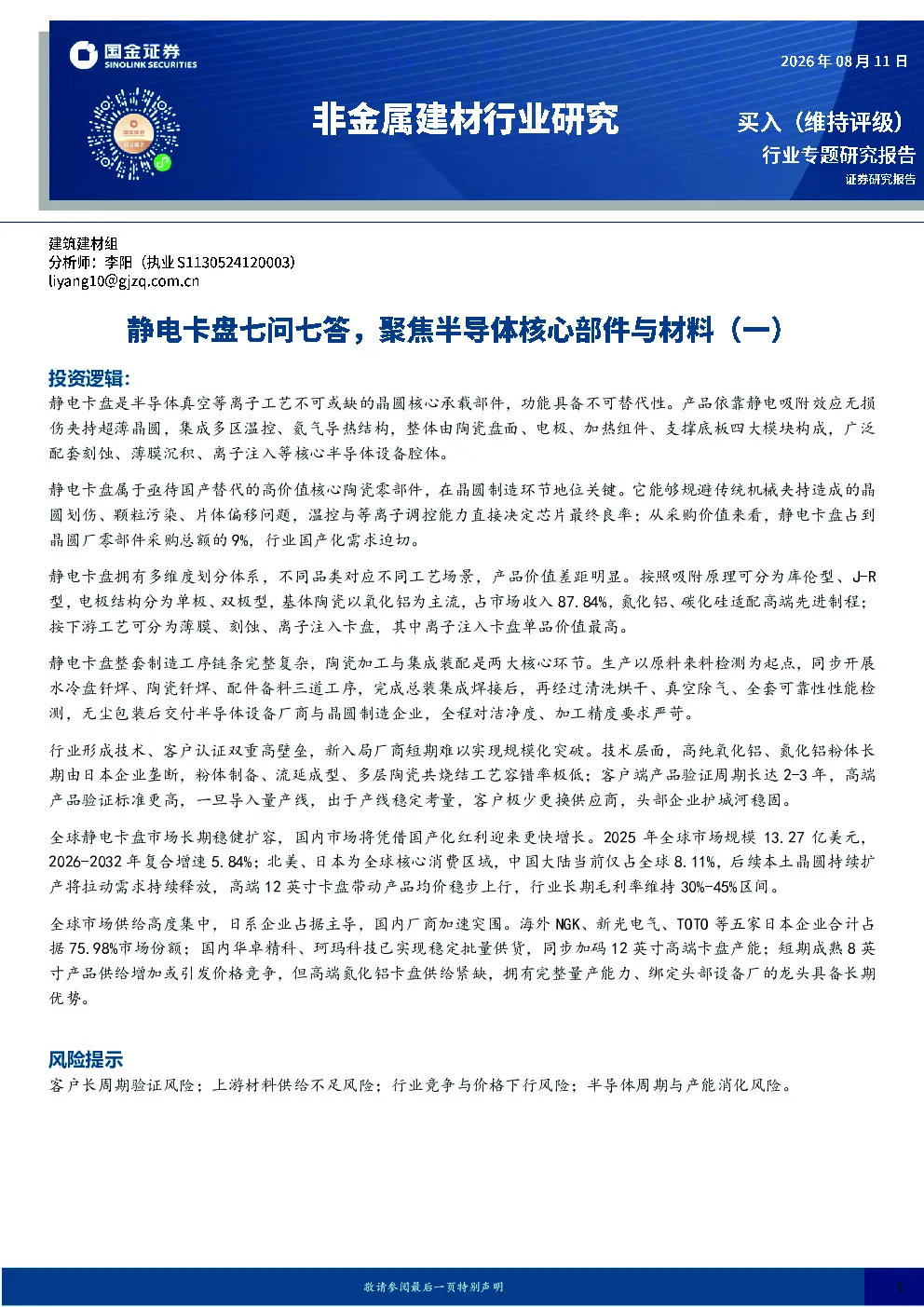

非金属建材行业研究：静电卡盘七问七答，聚焦半导体核心部件与材料（一）

投资逻辑： 静电卡盘是半导体真空等离子工艺不可或缺的晶圆核心承载部件，功能具备不可替代性。产品依靠静电吸附效应无损伤夹持超薄晶圆，集成多区温控、氦气导热结构，整体由陶瓷盘面、电极、加热组件、支撑底板四大模块构成，广泛配套刻蚀、薄膜沉积、离子注入等核心半导体设备腔体。 静电卡盘属于亟待国产替代的高价值核心陶瓷零部件，在晶圆制造环节地位关键。它能够规避传统机械夹持造成的晶圆划伤、颗粒污染、片体偏移问题，温控与等离子调控能力直接决定芯片最终良率；从采购价值来看，静电卡盘占到晶圆厂零部件采购总额的9%，行业国产化需求迫切。 静电卡盘拥有多维度划分体系，不同品类对应不同工艺场景，产品价值差距明显。按照吸附原理可分为库伦型、J-R型，电极结构分为单极、双极型，基体陶瓷以氧化铝为主流，占市场收入87.84%，氮化铝、碳化硅适配高端先进制程；按下游工艺可分为薄膜、刻蚀、离子注入卡盘，其中离子注入卡盘单品价值最高。 静电卡盘整套制造工序链条完整复杂，陶瓷加工与集成装配是两大核心环节。生产以原料来料检测为起点，同步开展水冷盘钎焊、陶瓷钎焊、配件备料三道工序，完成总装集成焊接后，再经过清洗烘干、真空除气、全套可靠性性能检测，无尘包装后交付半导体设备厂商与晶圆制造企业，全程对洁净度、加工精度要求严苛。 行业形成技术、客户认证双重高壁垒，新入局厂商短期难以实现规模化突破。技术层面，高纯氧化铝、氮化铝粉体长期由日本企业垄断，粉体制备、流延成型、多层陶瓷共烧结工艺容错率极低；客户端产品验证周期长达2-3年，高端产品验证标准更高，一旦导入量产线，出于产线稳定考量，客户极少更换供应商，头部企业护城河稳固。 全球静电卡盘市场长期稳健扩容，国内市场将凭借国产化红利迎来更快增长。2025年全球市场规模13.27亿美元，2026-2032年复合增速5.84%；北美、日本为全球核心消费区域，中国大陆当前仅占全球8.11%，后续本土晶圆持续扩产将拉动需求持续释放，高端12英寸卡盘带动产品均价稳步上行，行业长期毛利率维持30%-45%区间。 全球市场供给高度集中，日系企业占据主导，国内厂商加速突围。海外NGK、新光电气、TOTO等五家日本企业合计占据75.98%市场份额；国内华卓精科、珂玛科技已实现稳定批量供货，同步加码12英寸高端卡盘产能；短期成熟8英寸产品供给增加或引发价格竞争，但高端氮化铝卡盘供给紧缺，拥有完整量产能力、绑定头部设备厂的龙头具备长期优势。 风险提示 客户长周期验证风险；上游材料供给不足风险；行业竞争与价格下行风险；半导体周期与产能消化风险。 内容目录 1静电卡盘是什么？.............................................................................32静电卡盘的重要性？...........................................................................33静电卡盘的分类及用途？.......................................................................44静电卡盘的生产流程？.........................................................................55静电卡盘的核心壁垒？.........................................................................55.1技术壁垒...............................................................................55.2客户认证壁垒...........................................................................66静电卡盘的行业规模？.........................................................................67静电卡盘的市场竞争格局？.....................................................................7风险提示.......................................................................................9 图表目录 图表1：半导体设备工艺腔体及静电卡盘工作原理..................................................3图表2：静电卡盘产品结构......................................................................3图表3：静电卡盘在晶圆厂零部件采购金额中占比9%................................................3图表4：库伦型（上）/J-R型（下）静电卡盘工作原理..............................................4图表5：分材料类型静电卡盘2025年收入份额.....................................................4图表6：单极型(左)/双极型（右）静电卡盘工作原理...............................................4图表7：华卓精科静电卡盘产品类型..............................................................5图表8：静电卡盘产业链........................................................................5图表9：静电卡盘组装流程......................................................................5图表10：陶瓷盘制作流程.......................................................................6图表11：日本厂商长期垄断高性能粉体市场.......................................................6图表12：2025年静电卡盘市场按区域划分占比情况.................................................7图表13：静电卡盘核心市场指标.................................................................7图表14：全球静电卡盘市场供给高度集中.........................................................8图表15：静电卡盘行业主要企业.................................................................8 1静电卡盘是什么？ 静电卡盘是（ESC）是一种适用于真空及等离子体工况环境的超洁净晶圆片承载体，利用静电吸附原理实现超薄晶圆片的平整均匀夹持。在半导体领域，静电卡盘是半导体设备的核心零部件，核心工作原理是基于静电吸附效应，通过库仑力或约翰森—拉别克力的作用，在真空环境下实现对晶圆的无接触式夹持，避免物理损伤与颗粒污染。同时，静电卡盘通过背面预设的氦气通道，向晶圆与卡盘的间隙施加高压氦气作为传热介质，大幅降低两者间的热阻，配合内置的多区独立温控回路，实现-100℃至600℃范围内的精准控温，能够实时补偿晶圆的翘曲变形，确保晶圆表面始终保持纳米级平整度。 静电卡盘核心组成包含陶瓷盘面、电极、温控加热组件与支撑底板四大模块：①陶瓷盘面：设备核心承载工作面，晶圆直接贴合放置并完成吸附固定。②电极层：施加电压后构建静电场，依靠电场作用力吸附固定晶圆片。③加热组件：承担整机温度调节职能，是各类半导体工艺制程不可或缺的温控部件。④支撑底板：为整套静电卡盘提供机械支撑，保障各功能部件装配对位、结构稳固。 来源：华卓精科招股说明书，国金证券研究所 来源：SHINKO官网，国金证券研究所 2静电卡盘的重要性？ 静电卡盘是亟需国产替代的关键陶瓷零部件。功能上，静电卡盘是半导体设备核心零部件，解决机械夹持带来的划伤、颗粒污染与晶圆偏移问题，同时集成精密温控、氦气导热与射频偏压功能，精准调控晶圆温度和等离子轰击状态，直接决定加工均匀度与芯片良率。价值量上，静电卡盘在晶圆厂零部件采购金额中占比较高。据芯谋研究统计，2020年我国晶圆厂采购的静电卡盘金额占所有采购零部件产品的9%。 来源：粉体网，国金证券研究所 3静电卡盘的分类及用途？ 静电卡盘主要分类标准包括静电吸附原理、内部电极结构、基体陶瓷材质和半导体工艺场景： 静电吸附原理分类：可分为库伦型（Coulomb型）和J-R型（Johnsen-Rahbek型）。库伦型依靠介质极化电荷产生吸附力，吸附力偏弱，工作电压3000V-4000V，优点在于断电后残电荷少、脱片快、无漏电流；通常用于离子注入、薄膜沉积等场景。J-R型陶瓷内部掺杂导电填料，介电层弱半导体特性，存在微量自由电荷，吸附力是库伦型数倍，工作电压500V-800V，优点在于夹持力大、温控导热好、适配高温等离子刻蚀；通常用于刻蚀环节。 内部电极结构分类：可分为单极型和双极型。单极型静电卡盘只有在腔室产生等离子时，才能实现吸附晶圆的作用，可能会使晶圆的位置发生移动。双极型的两极可以形成吸附回路吸附晶圆，腔室没有等离子时仍具备吸附晶圆功能，工艺稳定性强于单极型，是多数半导体设备所应用的静电卡盘类型。 基体陶瓷材质分类：可分为氧化铝、氮化铝、氮化硅和薄膜型（聚酰亚胺PI、硅橡胶）。氧化铝型是目前主流，优点是成本低、绝缘性好；氮化铝型导电系数高，温控均匀，一般用于高端刻蚀/薄膜沉积；碳化硅耐高温、耐强等离子腐蚀，多用于第三代半导体晶圆；薄膜型适用于柔性超薄工件、实验室小设备使用。 来源：艾邦陶瓷展公众号，国金证券研究所 来源：QYResearch，国金证券研究所 来源：艾邦陶瓷展公众号，国金证券研究所 半导体工艺场景分类：目前主流的分类标准，分别对应晶圆制造的薄膜沉积（物理气相沉积、化学气相沉积、原子层沉积）、刻蚀、离子注入环节。按照价值量划分，离子注入卡盘>刻蚀卡盘>原子层沉积（ALD）卡盘>等离子增强化学气相沉积（PECVD）卡盘>物理沉积（PVD）卡盘。 4静电卡盘的生产流程？ 静电卡盘的原料包含氮化铝/氧化铝陶瓷、水冷铝基座和集成配套配件（电极接线端子、密封垫圈、顶针组件、隔热件、紧固件等）。中游组装厂商以基座、陶瓷及配套集成配件来料检测为起始，检测完成后同步推进水冷盘钎焊、陶瓷钎焊、集成配件备料三道并行工序，待各前置工序全部完成后开展总装集成焊接，完成整机结构与接口一体化装配，之后对产品进行清洗烘干处理，去除加工杂质并真空除气，再实施全套性能可靠性检测，各项指标合格后进行无尘包装，最终发货给下游晶圆厂/半导体设备厂等客户。 来源：华卓精科招股说明书，国金证券研究所 5静电卡盘的核心壁垒？ 5.1技术壁垒 静电卡盘技术壁垒在于氧化铝/氮化铝陶瓷基体的制备。现有的静电卡盘通常使用多层陶瓷封装工艺进行制备，一般需经过粉体制备-混料-造粒-生胚成型-流延成型-生胚加工-印刷-叠片-烧结-共烧-精加工-产品质量检测-表面处理环节，在这之中的
