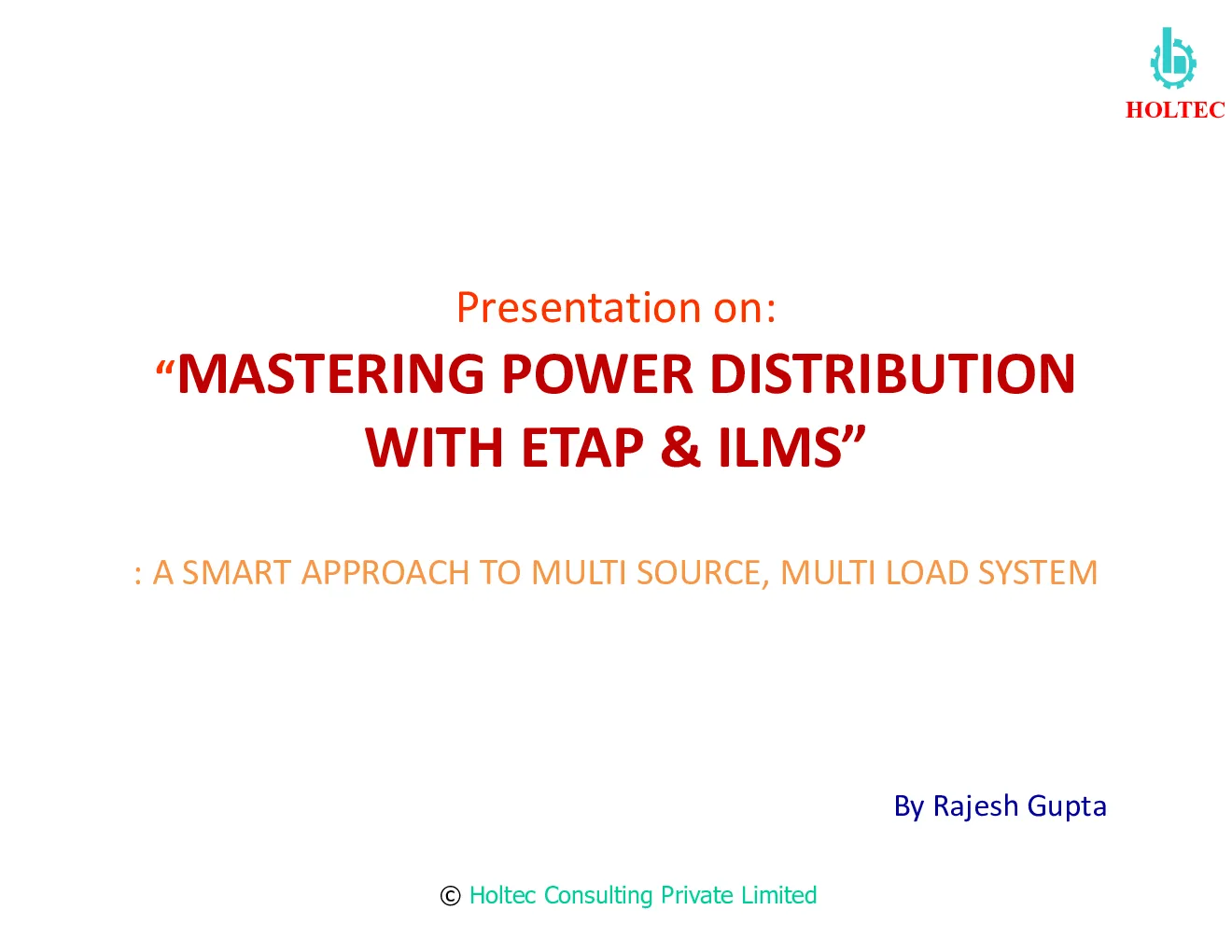

掌握电力分配与ETAP及ILMS技术

智能多源、多负载系统解决方案 由拉杰什·古普塔 © Holtec Consulting Private Limited ETAP 软件 专门用于电力系统建模、设计和分析的软件工具。 离线模拟器 可用于优化项目工程、工厂运营以及新电源和负载的集成. 在Holtec公司，我们拥有最新版本 24.0，适用于 500 辆公交车。 霍尔特克公司中的ETAP研究 ••••••暂态稳定/电动机加速短路潮流分布中继协调电弧闪络谐波分析 ETAP研究报告——何时？ 建议在项目阶段进行。 若不可用/完成，建议执行。运行中的工厂. 确定安全运行模式在所有可用之中。 有计划增加新电源或主要负荷。 进行保护协调研究 短路研究 对确定电流流量的电气系统进行分析。在电气故障期间. 比较计算值与设备额定值确保电力系统安全保护的第一步。 短路研究——结果！ 检查并确保“所有公交车及其相关设备”短路额定值适用于所有预定义的操作场景。 识别安全操作场景在所有之中可能的。 验证添加安排的安排新型电源或主要负荷（保持系统SC级别在额定限值内）。 短路示例 短路示例 短路示例 负荷流量研究 一个分析的一种电力系统在稳态情况下（正常运作条件）以及各种(操作场景。负载流研究是决定/实现所需的经济运营电力系统中的该部分因此在对电力系统的研究中扮演着非常关键的角色。 负荷流动研究——结果！ 核实并确保“充分性”持续对各种设备和分支进行评级（电缆）在所有预定义操作场景。 观察功率流动模式（包括有功和无功功率）。 核对 &优化电压分布在系统的不同公交车道上。 确定和优化功率因数发电机、电网以及各个总线。 为了确定与最小化分销损耗&优化设备效率. 负荷流动研究示例 负荷流动研究示例 负荷流动研究示例 负荷流动研究示例 负荷流动研究示例 电力系统保护 目标 识别系统故障并自动启动动作以隔离故障设备或电力网络的某部分，同时确保对系统正常部分的干扰最小化。 通过快速识别故障和迅速断开故障设备或电气安装部分，以减少电弧能量来防止或最小化设备损坏。 故障清除阶段 • 故障发生 故障发生。 • 仪表互感器测量 • 采用保护继电器进行的启动选择性跳闸分析 • 开关设备清除故障 配电设备清除故障。 中继特性 ––– 最大化功率传输和系统稳定性速度（快速决策）最小化当前损害安全（故障）中继器不应在正常条件下导致CB打开。 - 在异常操作期间，中继器应导致断路器打开。可靠性（可靠性） 敏感性（拾取值） – 能够检测所有异常和故障状态选择性 –能够区分其预定保护区域内外的故障 主要和备用保护 设备离故障点最近者提供主要保护。 设备是下一个提供备份保护的设备。 如果主保护装置未能清除故障，备用保护应启动以清除故障。 熔断器FU1的功能· 一级F1故障 为什么中继协调 研究继电保护协调的目标是确定保护装置的特性、额定值和设置。 实现保护的良好和可靠选择性，以将供应中断限制在尽可能小的区域内。 为了明确表示网络故障的部分。这使得能够将纠正措施直接导向网络故障部分，并尽可能快速地恢复供应。 当中继协调 在项目规划阶段的新系统。 在案例，其中现有系统进行修改并且新负荷和/或电源已安装或者当现有主要设备被更高额定值的设备所替换时。 协调曲线 中继协调示例 - 曲线 中继协调示例 - 设置 中继协调建议 © Holtec Consulting Private Limited 电力系统稳定性 电力系统中包含02或更多机器的财产。 在遭受某种形式的干扰后，恢复到正常或稳定运行的能力。 03 稳定性的类型 瞬时的-对大扰动引起的转子速度、功率角和功率传输的较大变化作出响应。这是一种快速现象，通常在几秒钟内就能明显体现。.动态-系统对小扰动发生的响应产生振荡。动态稳定意味着这些振荡不会.获得超过一定振幅后迅速死亡。稳定状态–对逐渐增加的负载的响应。定义在负载增加时，不失同步的负载上限。.逐渐增加 © Holtec Consulting Private Limited transient stability study 该研究关于大型扰动下电力系统动力学的：（三相故障发生在发电机终端或电网).侧边，发电或负荷损失等 本研究结果表明首先是初次角摆动，随后...角度摇摆关于发电机转子的关键故障清除时间通过隔离系统中的哪个故障或故障部件，才能保持/维持平衡系统的同步。 在这样扰动期间，所有并联连接的源/发电机将倾向于向故障馈电。在扰动中的故障清除后，这些受到扰动的发电机参数将尝试在最短的时间内恢复其原始值/位置。 transient stability study - With ETAP 该研究在多种运行和故障条件下进行。 通过ETAP对故障及其持续时间（故障清除时间）进行仿真，建立关键故障清除时间并运行程序。 研究结果产生了各种曲线，如功率角、发电机电气和机械功率、速度等。 第一次监测所有发电源转子（功率角）之间的相对运动。在每个案例研究中，该运动应低于100度，后续摆动应逐步减小，以确保扰动得到抑制。 将保护继电器设置在低于临界故障清除时间的故障清除位置。©霍尔特克咨询私人有限公司 暂态稳定性曲线 瞬态稳定性示例 瞬态稳定性示例 暂态稳定性曲线 暂态稳定性曲线 电力分配水泥厂中的重要性？ 水泥厂是动力水泥厂能耗高，大约占30%。密集生产，约30%的生产成本为电力。生产成本是电力成本。成本。 为了提高竞争力，为了具备竞争力，功耗与成本电力消耗和成本需要优化需要优化. . 电力分配为什么水泥厂复杂?成为如此 采取的措施以解决各种电力问题 这些改进的决定是在稍晚的阶段做出的，从而导致了水泥厂电力分配复杂性。 挑战与复杂电力分配！ 集成负荷管理系统 高速处理电网故障/其他关键故障 基于优先级的快速（<100毫秒）通过对所有电源和负载的持续电力监测进行负荷削减 备份数据流微分与手动负荷削减功能 发电机间的均衡与不均衡负载共享。 所有源/负载母线的有功功率和无功功率管理 电网功率控制 & 电网电力出口控制 快速公交转乘 - 在不同来源之间转乘公交车 ILMS 示例 - SLD ILMS示例 - 架构 ILMS示例 – IO计数 ILMS例子 – 屏幕 ILMS例子 – 屏幕 ILMS例子 – 屏幕 ILMS例子 – 屏幕 电力分配 电力分配对每个工厂都是独特的，因此问题及其补救措施也是如此。 结论 在增加多个来源的情况下，强烈推荐进行暂态稳定性研究以确保可靠运行。 •在拥有多个来源和/或多个线路的情况下，需要设计一个有效的集成实验室管理系统（ILMS），该系统应与操作线路和电源的最佳运行要求相一致。 终于 对策措施的有效性只有在对电力分配系统进行全面研究之后才能得到体现。一家机构，不仅精通电气系统，而且具备水泥厂系统设计和运营的专业知识。. 作为Holtec，我们非常乐意提供任何帮助，以研究并给出行业解决方案。 © Holtec Consulting Private Limited 谢谢 霍尔特科咨询私人有限公司 霍尔特克中心A区，苏尚洛克-I，古尔冈，印度 info@holtecnet.com +91 124 4047900www.holtecnet.com
