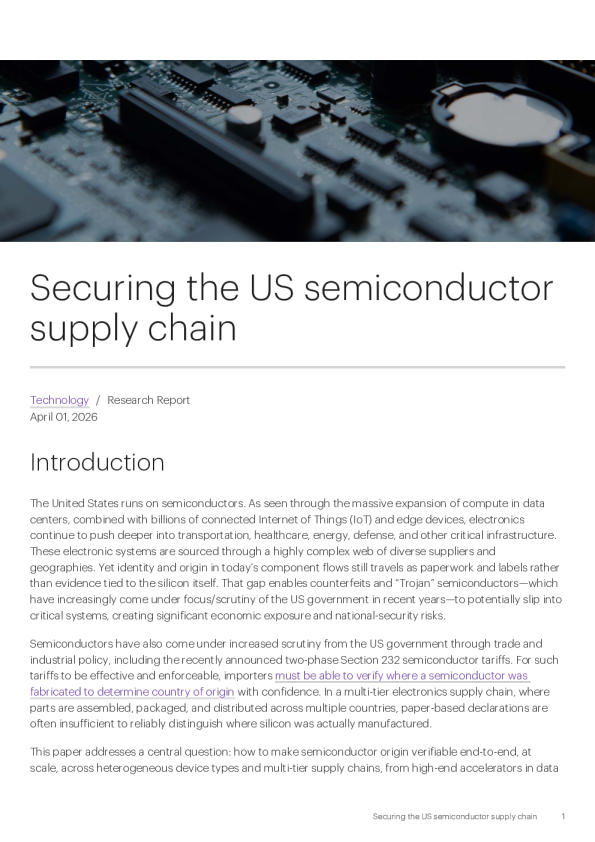

2026美国半导体供应链安全保障研究报告

科技研究报告 2026年4月1日 简介 美国依赖半导体。从数据中心计算能力的巨大扩张，以及数十亿连接的物联网(IoT)和边缘设备来看，电子产品正不断深入到交通、医疗保健、能源、国防和其他关键基础设施。这些电子系统来源于一个高度复杂的多元供应商和地理网络。然而，在今天的产品流中，身份和来源仍然以文件和标签的形式存在，而不是与硅本身相关的证据。这一差距使得假冒和“特洛伊木马”式半导体——近年来越来越受到美国政府关注/审查——有可能渗透到关键系统中，造成重大经济暴露和国家安全风险。 半导体也受到了美国政府通过贸易和工业政策加强审查，包括最近宣布的两阶段232条款半导体关税。为了使这些关税有效并得到执行，进口商必须能够验证半导体制造地点以确定原产国在多层电子产品供应链中，零部件在这里组装、包装，并在多个国家间分销，基于纸张的声明往往不足以可靠地确定硅片实际的生产地点。 本文探讨一个核心问题：如何实现半导体来源从端到端的可验证性，在大规模、跨异构设备类型和多层供应链中，从高端加速器到数据处理 从中心到边缘的低成本传感器。在芯片小芯片封装、常规多源采购和全球分布式制造的时代，传统的生产测试和质量文档是必要的，但不足以应对。所需要的，是设备级来源验证，这种验证可以在每个交接点进行检查，并与提供半导体采购真正透明度的保管链实践相结合。 这篇论文涵盖了： 为什么半导体是现代社会的基础支柱易受攻击场景和可追溯性挑战提高可追溯性的技术解决方案针对美国政府的政策建议 目标是突出半导体组件被篡改的风险，并提供一份实用的蓝图，通过将源头保证作为端到端价值链的常规操作来降低系统性风险。 第1节：为什么半导体是现代社会的支柱 基础构建模块 半导体是现代系统的基石，它悄然运行着从手机和数据中心到汽车、电网、医院、工厂、卫星以及军事平台等一切设备。虽然短期价格波动反映了供需失衡以及随着新工艺节点的推出而进行的定价重置，但趋势是清晰的：随着社会数字化、电气化以及越来越多的设备和机器的连接，世界正持续进行半导体扩张。 半导体技术的进步是当今最大经济和军事突破背后的引擎。设计节点和工艺流程的持续迭代改进，在过去几十年里带来了更高的性能功耗比、更紧密的集成、更快的内存和互连，生产出了几乎令人难以置信的性能组件。半导体技术的进步催生了现代经济驱动力：人工智能和大型语言模型、自主和软件定义的车辆、高级机器人、智能制造和智能基础设施。同样的技术也支撑着下一代军事能力：电子战、无人机集群和人工智能驱动的数据分析，仅举几例。当芯片进步时，经济和国家安全的前沿也随之移动。 随着计算变得更加便宜和节能，全新的工作负载和商业模式出现，包括传统的“非数字化”行业如农业、建筑和公用事业，这些行业推动了整个价值链的持续需求。 但这不仅仅是逻辑和高级记忆。模拟和混合信号组件构成了物理世界与数字世界之间的桥梁；它们捕捉现实世界的信号并将它们转换为数字数据。这些芯片使得自动驾驶汽车、工业自动化、医疗设备和航空航天系统中的最尖端功能成为可能。正如在COVID时代半导体供应链中所见的那样。 崩溃，小型、低成本零件可以闲置高价值资产，如福特F-150。许多这些基础半导体替代品有限，且资格认证周期长，使得它们在单一产品生命周期中无法替代。 随着半导体渗透现代经济和防御生态系统的各个层面，可追溯和可验证的供应链变得至关重要。端到端的可追溯性将防止假冒或篡改的部件，从而确保电子系统中的安全、安全和连续性。 没有健全的可追溯性，单个被破坏的芯片设计可能会引发不成比例的系统风险。（见图1）。 第二章：脆弱性场景和可追溯性挑战 现实世界中的木马半导体组件漏洞场景 随着电子产品及其半导体组件日益复杂，并进一步渗透到社会中，有意受损组件的潜在风险也在增加。本节以简明、现实的小故事展示了故意受损的“特洛伊木马”半导体如何造成超出预期的运营和国家安全影响。接着，它定义了硬件特洛伊木马，概述了常见的故障模式，并解释了为什么现代验证技术将 奋力捕捉复杂的设计修改。最后，本节确定了妥协的芯片如何进入价值链。 风险场景1：电动汽车热事件 在一场由美国一家大型汽车制造商推出的新电动汽车（EV）型号的空中升级活动后的几天里，服务中心报告了电池管理警告和意外充电中断激增，涉及多个版本和年份的车型。一股热浪袭击了几个地区，在高速公路快充站点，大量车辆出现了局部电池热事件，包括烟雾、警报和紧急关闭，这些事件严重到足以成为多家新闻媒体的头条。这种模式令人不安：事件跨越工厂，没有明显的批次或地域共性可以隔离。 确定确切的根本原因证明很困难。数周来，工程师们追逐相互竞争的假设，直到跨职能法医调查指向一块电源管理模拟芯片。这块芯片不是由汽车制造商采购的，而是来自一个二级行业供应商，在先前的一次分配周期中，该供应商进行了一项经批准的“形式-适配-功能等效”替换。该设备在其嵌入式控制逻辑中故意插入了一种行为，该行为在资格认证过程中保持休眠状态，仅在合法的寄存器写入序列与高环境温度和直流快充条件一致时才会显现。 汽车制造商被迫对其整个电子元器件采购策略进行从头到尾的评估。全公司范围的“白板”审查要求对所有与安全相关的电子控制单元（ECU）的半导体物料清单和设计/IP传承进行审查，重新引入关键模拟/混合信号组件的双源采购和分批采购，并加强供应商资质审核以要求可信的制造流程。新的奖项暂停，待供应商审计完成，短期内的生产指导也进行了修改，以反映零部件重新认证和可控重建。即时的财务影响包括数千万元的召回和维修费用、提升的保修储备和暂时的生产放缓，汽车制造商的股票遭遇大幅抛售。 脆弱性场景2：受损害的服务器 在常规管理固件升级后的一周内，为准备新的安全协作项目，政府云区域的奇怪信号开始堆积。客服台收到一系列需要重新认证的提示，涉及一小批部级和高级职员账户。安全团队发现，位置和设备注册警报集中在夜间维护窗口附近。没有迹象表明消息内容被泄露，但模式令人不安：时间戳和访问路径足以描绘出日常活动和互动，这正是外国情报机构所重视的生活模式数据。 这条小径缓缓通向服务器的基板管理控制器（BMC），这些小型组件位于主中央处理器（CPU）旁边，负责电力、传感器和远程控制台。一种广泛使用的BMC模块，通过二级供应商采购，其嵌入式固件中存在一种休眠行为，仅在合法维护任务期间唤醒。当高价值账户出现在活动策略列表中时，控制器静静地复制其范围内的信息片段——身份验证和 控制台日志、运行工作负载清单以及偶尔的崩溃捕获片段——将它们整合成看似常规的健康数据。这些微小的流水最终汇入海外“支持”端点，与正常基础设施融为一体。 机构暂停或调整暴露于危险的环境下的简报和旅行，防护团队重新规划路线和日程，几个谈判和跨机构会议移至“不得携带设备”的的安全区。反间谍队伍启动正式调查并开始通知可能受影响的国外合作伙伴，而网络安全机构则下达管理平面隔离和按设备认证的强制性指令。云端区间的可信度临时下调，启动了关键功能的持续性计划，政府必须重新评估其关于云端服务提供商的规则。 脆弱性场景3：美国轰炸机上的制导武器时间偏差 在常规训练任务之后的几天里，轰炸机组人员开始注意到一些不符合范围简报的异常情况。在对一组远程武器进行提前检查时，偶尔会出现导航对准警告；在两次出击中，火力控制系统完全阻止了弹药释放。当释放继续进行时，任务总结数据表明精度出现偏差。这种模式不均匀，工程团队最初怀疑是GPS干扰。 经重新评估，一组人员根据特定的卫星几何条件以及标准内置测试序列，将问题缩小至武器的导航模块。该模块内的一个定时/时钟芯片，在过去物料紧张时通过二级行业供应商采购，显示出罕见的状态相关偏差。这种偏差仅在某些地点进行合法的预飞测试时出现。没有出现严重故障，但是微小的定时错误足以削弱导航功能，从而在远程距离上扩大错过目标距离。 空军停放可疑配置，将敏感目标转移到其他弹药和平台上，并重新规划航线以限制在争议空域中的时间。项目办公室开始从硅源采购的端到端审查。盟友得到简报，机组人员根据调整后的发布规则重新培训，直到导航模块更换并重新认证，应急储备物资才被移动。 故意受损的半导体：硬件木马 什么是半导体硬件木马？ 半导体硬件木马是一种故意植入芯片的修改，在正常使用时保持隐藏，仅在特定条件下激活。与软件恶意软件不同，它被嵌入到设备本身，可以通过普通测试，并且通常在重启或重装镜像后仍然存在，使得检测更加困难。 如上所述，恶意的半导体设计可能会带来灾难性的实际影响，但要想发生这些事件，受损的半导体可能会通过以下三种关键机制之一显现出来： 失败A：功能故障或性能下降 特洛伊木马可以通过提高故障率或触发罕见崩溃来微妙地降低可靠性。它还可以充当“杀手开关”，永久性地“砖化”芯片，如果该组件是关键任务，可能会损害或完全禁用父系统。 B：安全漏洞 特洛伊木马创建或放大泄漏或削弱保护的路径，通过管理遥测传输日志/凭证，偏置硬件随机数生成器（RNG），绕过安全启动检查，或降低安全措施。 失败C：输出变化 故意损坏的设计可以通过微妙的方式操纵芯片的输出。明显的输出偏差会被现代的制程后测试捕获，因此攻击者追求的效果只在罕见输入序列或操作条件下显现，这些效果源于复杂的内部相互作用，并允许它通过资格检验。当触发器在现场发生时，芯片会产生看似合理但实际错误的结果，迫使母系统采取与设计者意图不同的行动。 半导体验证如何工作以及为什么木马可以潜入 现代芯片在纳米尺度上制造，公差严格，制造周期长，因此制造商依靠严格的分阶段测试来控制工艺漂移并确认成品在实地中表现符合规格。即便如此，今天的设备密度如此之高，功能如此丰富，完全验证每个内部条件是不可能的（以比例为例：苹果A17处理器（用于iPhone 15 Pro）大约有190亿个晶体管）。行业不是测试每个内部节点，而是在几个点上使用结构和功能采样，以验证代表性行为是否落在定义的极限范围内。 测试1：参数测试（晶圆验收测试）。完成制造后，半导体制造商测量位于晶圆上功能生产晶圆片之间区域（通常称为刻线）的专用测试结构，以确认晶圆工艺在已知良好参数范围内。这些测试结构旨在测量芯片设计各种功能方面的特定已知故障模式（例如，晶体管阈值、线路电阻、通孔完整性；这些测试不涉及实际产品晶圆片）（见图2）。 测试2：晶圆探针（晶圆分类）。经过前端处理，自动测试设备（ATE）使用探针针与每个晶圆进行接触，并自动生成图案以测试晶圆功能。对于某些类别，此步骤根据速度/泄漏对晶圆进行分类，并筛选出明显的逻辑故障。它是一种强大的验证工具，但仍仅采样一组特定的正常芯片行为。某些内部序列、多周期边缘情况或仅在特定配置后发生的交互可能未被访问。 测试3：包装级测试（最终测试）。一旦封装，设备将进行最终电气测试，与数据表（I/O、时序、电源、接口）进行对照。在高度可靠的市场上，可以使用老化测试（高温筛选）来诱发早期寿命故障。这些步骤强调端到端输出和环境压力，而不是深度、状态空间探索，因此在名义矢量下看似正常的微妙的基于触发的操作仍然可以通过。 为什么特洛伊木马能够躲避检测。一个故意妥协的设计不需要改变明显的输出。它可以隐藏在罕见的触发器（特定的配置写入、计时器值、协议序列）之后，仅在狭窄的条件下（电压/温度）出现，或在长时间运行后暴露出来。同样重要的是，生产测试是商业权衡：每个额外的测试都会为每个晶圆增加几秒钟，在高产量下这会转化为实际成本和降低的产量。因此，测试程序优化以在可接受的时间内实现高结构覆盖率，筛选常见的故障模型和已知的边缘情况，而不是探索昂贵的多子系统交互。因此，特洛伊木马可能会通过参数测试、晶圆探测和最终测试，显示为“良好”，然后在罕见的触发器发生时仅在野外激活。 制造硬件特洛伊木马 路径至被损害的芯片 存在两个关键的半导体制造工艺领域，不良分子可能在这些领域插入恶意半导体芯片到电子产品供应链中（见图3）。 脆弱性1：设计 特洛伊木马可能是在设计公司有意制造的——内部团队或被迫的合作伙伴对设计进行微小修改，使其仅在罕
