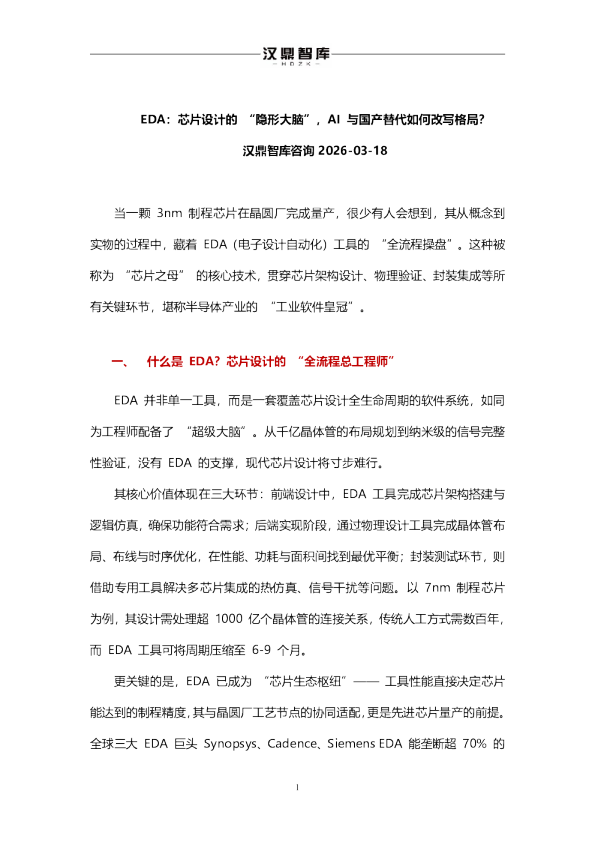

EDA：芯片设计的“隐形大脑”，AI与国产替代如何改写格局？

汉鼎智库咨询2026-03-18 当一颗3nm制程芯片在晶圆厂完成量产，很少有人会想到，其从概念到实物的过程中，藏着EDA（电子设计自动化）工具的“全流程操盘”。这种被称为“芯片之母”的核心技术，贯穿芯片架构设计、物理验证、封装集成等所有关键环节，堪称半导体产业的“工业软件皇冠”。 一、什么是EDA？芯片设计的“全流程总工程师” EDA并非单一工具，而是一套覆盖芯片设计全生命周期的软件系统，如同为工程师配备了“超级大脑”。从千亿晶体管的布局规划到纳米级的信号完整性验证，没有EDA的支撑，现代芯片设计将寸步难行。 其核心价值体现在三大环节：前端设计中，EDA工具完成芯片架构搭建与逻辑仿真，确保功能符合需求；后端实现阶段，通过物理设计工具完成晶体管布局、布线与时序优化，在性能、功耗与面积间找到最优平衡；封装测试环节，则借助专用工具解决多芯片集成的热仿真、信号干扰等问题。以7nm制程芯片为例，其设计需处理超1000亿个晶体管的连接关系，传统人工方式需数百年，而EDA工具可将周期压缩至6-9个月。 更关键的是，EDA已成为“芯片生态枢纽”——工具性能直接决定芯片能达到的制程精度，其与晶圆厂工艺节点的协同适配，更是先进芯片量产的前提。全球三大EDA巨头Synopsys、Cadence、SiemensEDA能垄断超70%的 市场份额，核心就在于其工具与台积电、三星等顶尖晶圆厂的工艺深度绑定。 二、技术浪潮：AI重构EDA，Chiplet打开新空间 后摩尔时代的技术变革，正推动EDA行业迎来“二次革命”，AI与先进封装成为最核心的进化动力。 AI技术的渗透已从辅助工具升级为“核心引擎”。传统芯片设计中，仅物理验证环节就需工程师反复调整参数，耗时数周甚至数月，而AI算法可通过学习历史数据自动完成优化。Synopsys推出的AI驱动工具能实现从架构定义到制造的全流程自动化，将设计周期缩短40%；西门子EDA则构建了“可验证AI平台”，其Calibre工具借助AI优化光刻建模，使良率分析效率提升3倍。生成式AI的加入更带来新突破，不仅能快速提取数百页设计文档的关键信息，还能协助完成代码优化与验证约束提取，大幅降低工程师认知负担。 Chiplet（芯粒）技术的兴起，则催生了EDA工具的“架构重构”。传统EDA聚焦单颗芯片设计，而Chiplet需将大型SoC拆解为多个小芯片再集成，要求工具支持跨芯片互连设计、封装级热仿真等全新能力。Synopsys的3DICCompiler、Cadence的Integrity3D-IC平台等专用工具应运而生，需解决硅中介层布线、微凸点阵列优化等难题。 2024年 全 球EDA市 场 规 模 约157.1亿 美 元 ， 同 比 增 加8.1%，2017-2024年复合增长率达7.8%。该机构预计2026年或将增加至183.3亿美元，2024-2026年复合增长率为8.0%。据TrendForce数据，2024年Synopsys、Cadence、SiemensEDA分别占据全球EDA市场的32％、29％、13％，前三大企业市占率达到74%。 三、国产突围：从单点突破到生态构建 尽管全球市场被三巨头主导，但国内EDA产业正凭借政策扶持与技术攻坚，走出“从0到1”的突破之路。 当前国产EDA已实现“单点工具突破”，在部分细分领域形成竞争力。华大九天的模拟电路设计工具、概伦电子的良率分析工具已进入中芯国际、华虹等晶圆厂供应链；广立微的测试芯片设计工具打破国外垄断，在先进制程验证中发挥关键作用。政策层面，“十四五”规划明确将EDA列为“卡脖子”技术攻关重点，各地纷纷设立专项基金，仅上海就推出EDA产业专项扶持政策，覆盖研发补贴与生态建设。 但挑战依然严峻。首先是“全流程工具缺失”，国内企业多聚焦单一环节，尚未形成覆盖芯片设计全周期的工具链，而三巨头的核心优势正在于工具间的协同优化。其次是“生态协同薄弱”，EDA工具需与晶圆厂工艺、IP核供应商 深度适配，国际巨头已与顶尖晶圆厂形成数十年合作，国内企业仍在追赶适配进度。 值得期待的是，国产EDA正探索“差异化突围”路径：一方面聚焦成熟制程与特色工艺，在汽车芯片、物联网芯片等领域打造定制化工具；另一方面借力AI技术实现“换道超车”，国内企业已启动生成式AI与Chiplet设计工具的研发，试图在新技术浪潮中缩小差距。 四、未来展望：谁能握住芯片设计的“钥匙”？ EDA的竞争本质是“技术、生态与人才的综合较量”，未来格局将由三大趋势决定： AI与EDA的融合将走向“深度协同”。从当前的任务自动化升级为“设计决策辅助”，AI不仅能完成布线、验证等重复性工作，还能基于市场需求与工艺限制，为芯片架构提供优化建议。可验证、可追溯的AI模型将成为行业标准，确保设计结果的安全性与一致性。 先进封装与Chiplet将重塑EDA市场格局。随着3DIC、Chiplet技术普及，封装设计工具将从“辅助环节”升级为“核心赛道”，掌握异构集成设计能力的企业有望实现弯道超车。同时，Chiplet带来的“模块化设计”趋势，可能降低芯片设计对全流程EDA工具的依赖，为专注细分领域的国产企业创造机会。 国产EDA需构建“协同生态”。这既需要企业间打破壁垒，联合开发全流程工具链；也需要与晶圆厂、IP供应商建立常态化合作机制，加快工具与工艺的适配迭代。更重要的是建立人才培养体系，通过高校与企业联合办学、职业 培训等方式，缓解人才短缺困境。 结语：EDA里的“芯片自主密码” EDA看似是“小众软件”，实则是半导体产业的“底层命脉”——没有自主可控的EDA工具，芯片设计就如同“在别人的地基上盖房子”。2024年全球EDA行业的稳健增长，既反映出半导体产业的复苏活力，也提醒着我们：这场“隐形战争”从未停歇。 从国际巨头的AI工具迭代，到国产企业的单点突破，EDA的每一次技术进步，都在改写芯片设计的边界。当AI让设计效率倍增，当Chiplet打开性能新空间，国产EDA正迎来最好的追赶时机。或许在不久的将来，我们能看到中国自主研发的EDA工具，支撑起万亿晶体管芯片的诞生，为半导体产业的自主可控筑牢根基。
