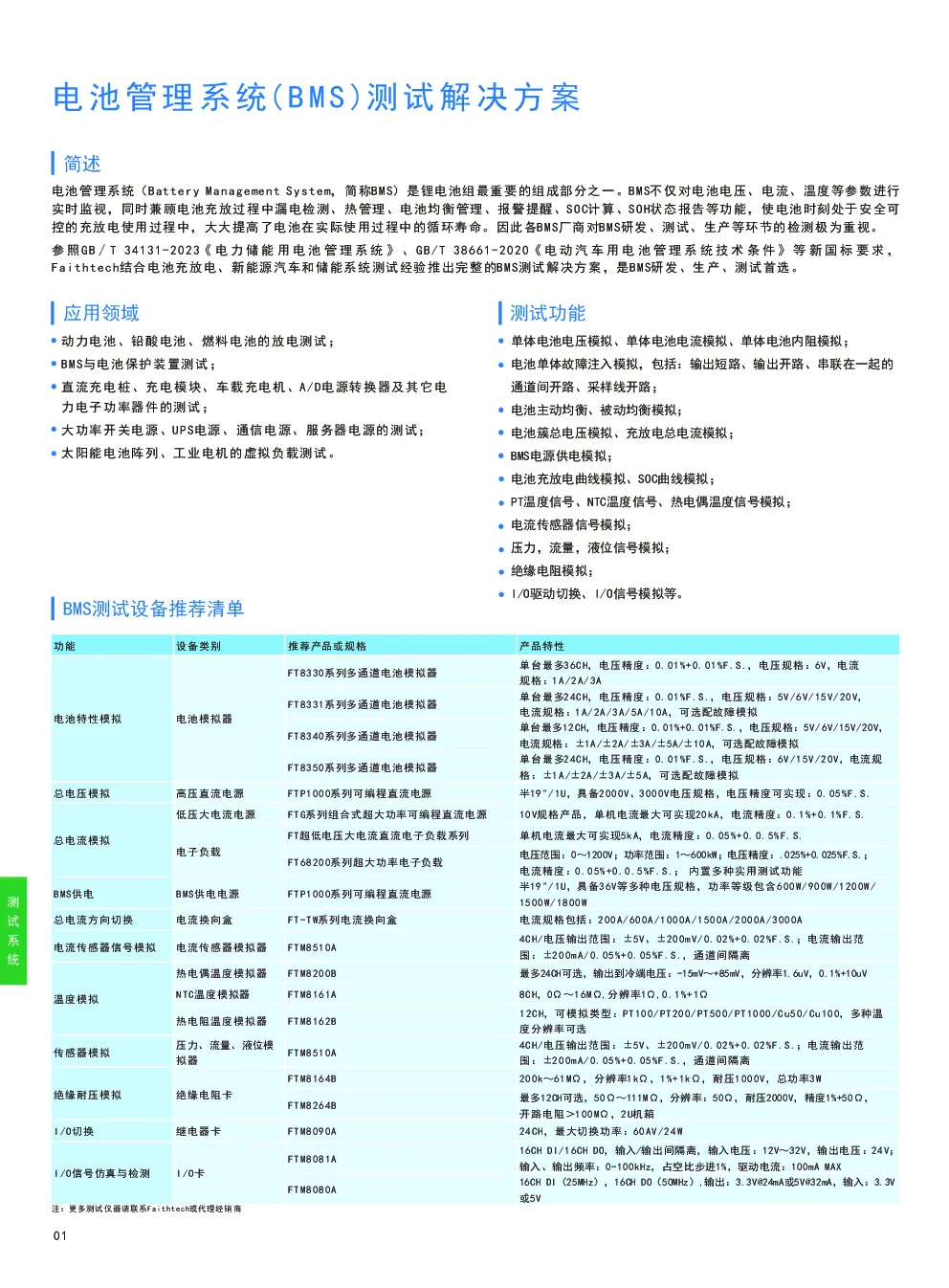

费思电池管理系统(BMS)测试解决方案

简述 电池管理系统（Battery Management System，简称BMS）是锂电池组最重要的组成部分之一。BMS不仅对电池电压、电流、温度等参数进行实时监视，同时兼顾电池充放过程中漏电检测、热管理、电池均衡管理、报警提醒、SOC计算、SOH状态报告等功能，使电池时刻处于安全可控的充放电使用过程中，大大提高了电池在实际使用过程中的循环寿命。因此各BMS厂商对BMS研发、测试、生产等环节的检测极为重视。 参 照 GB∕ T34131-2023《 电 力 储 能 用 电 池 管 理 系 统 》 、 GB/T 38661-2020《 电 动 汽 车 用 电 池 管 理 系 统 技 术 条 件 》 等 新 国 标 要 求 ，Faithtech结合电池充放电、新能源汽车和储能系统测试经验推出完整的BMS测试解决方案，是BMS研发、生产、测试首选。 测试功能 应用领域 单体电池电压模拟、单体电池电流模拟、单体电池内阻模拟；电池单体故障注入模拟，包括：输出短路、输出开路、串联在一起的通道间开路、采样线开路；电池主动均衡、被动均衡模拟；电池簇总电压模拟、充放电总电流模拟；BMS电源供电模拟；电池充放电曲线模拟、SOC曲线模拟；PT温度信号、NTC温度信号、热电偶温度信号模拟；电流传感器信号模拟；压力，流量，液位信号模拟；绝缘电阻模拟；I/O驱动切换、I/O信号模拟等。 动力电池、铅酸电池、燃料电池的放电测试；BMS与电池保护装置测试；直 流 充 电 桩 、 充 电 模 块 、 车 载 充 电 机 、A/D电 源 转 换 器 及 其 它 电力电子功率器件的测试；大功率开关电源、UPS电源、通信电源、服务器电源的测试；太阳能电池阵列、工业电机的虚拟负载测试。 测试系统架构 软件功能 电 池 模 型 编 辑 界 面 主 要 满 足 客 户 编 辑 需 要 模 拟 的 电 池 模 型 ， 包 括电池单体模型，电池组模型编辑，温度模型编辑。 测 试 方 案 配 置 界 面 用 于 配 置 电 池 模 拟 器 输 出 电 池 模 型 ， 同 时 可 设置各通道温度模拟信息。 设备规格及特性 电池模拟器 FT8330系列电池模拟器特性： 电压精度，分辨率高达万分之一；四线制接线，可消除导线带来的测量影响；单台通道数可达36个；各通道间隔离，可任意并联和串联；RS485和以太网控制接口；支持SCPI及Modbus协议；标准19英寸，可安装于机架。 FT8331系列电池模拟器特性： 电压精度高达0.01%F.S.；电流双量程，uA级测量，可进行静态功耗测试；体积小，高集成度，2U/12CH、3U/24CH；通道间隔离，可多通道串联、并联使用；具备充电测试，电池模拟，SOC模拟，脉冲功能等多种功能；独特的故障模拟功能，模拟电池掉线，短路，反接等（仅A系列）；具备LAN、RS485及CAN控制接口；支持SCPI及Modbus协议；USB接口支持文件导入、导出及截屏功能；4.3寸高清液晶屏，支持本地/远程控制。 FT8340系列电池模拟器特性： 电压范围：±5V/±6V/±15V/±20V（正负电压仅A系列）；两个电流量程，uA级测量，可进行静态功耗测试；具备独立的DVM通道，可进行高精度测量（仅A系列）；源、载无缝切换，强大的电池特性模拟功能；独特的故障模拟功能，模拟电池掉线，短路，反接等（仅A系列）；具备电池模拟功能；通道间隔离，可多通道串联使用；RS485和双以太网控制接口；标准19英寸，2U机箱设计，便于机架安装。 FT8350系列电池模拟器特性： 电压范围：6V/15V/20V；电流范围：±1A/±2A/±3A/±5A；电压精度高达0.01%F.S.；电流双量程，uA级测量，可进行静态功耗测试；体积小，高集成度，3U/24CH；独特的故障模拟功能，模拟电池掉线，短路，反接等（仅A系列）；具备充放电测试，电池模拟，SOC模拟，脉冲功能等多种功能；通道间隔离，可多通道串联使用；具备LAN、RS485及CAN控制接口；支持SCPI及Modbus协议；USB接口支持文件导入、导出及截屏功能；4.3寸高清液晶屏，支持本地/远程控制。 可编程直流电源 FTP1000系列可编程直流电源特性： 单机功率输出范围：600W/900W/1500W/1200W/1800W；电压输出范围：0～3000V；单机电流输出范围：0～120A；体积小，1U/½19”或全19”；输入高功率因数，低谐波；支持电压远端补偿；标配RS232，LAN，RS485；支持标准SCPI及Modbus-RTU通讯协议。 FTG系列组合式超大功率可编程直流电源特性: 单机范围： 电压：0~1500V，电流：0~20000A，功率：4~600kW；高精度的电压电流控制与测量；恒压、恒流、恒功率输出功能；具备电压远端补偿及保护功能，远端近端自动切换，使用方便；提供RS232、LAN、RS485（选）、CAN（选）多种远程通信接口；标准SCPI及Modbus-RTU指令，方便组建智能化测试平台和进行二次开发；模块堆叠组合，标准机架式设计，便于安装，维护；TFT彩色液晶显示屏，支持简体中文/繁体中文与英文显示；方便、实用的序列功能，可实现各种电压电流波形输出；复杂的波形编辑功能，可实现各种复杂的电压电流波形输出。电 子 负 载测 试 系 统 可编程直流电子负载 FT68200系列大功率可编程直流电子负载特性： 功率密度6kW/3U，单机功率：4kW～60kW；通过主/从并联，最大功率可扩展至600kW；电压范围：150V、600V、1200V；高精度，电压精度为(0.025%+0.025%F.S.)，电流精度为(0.05%+0.05%F.S.)；时间测量，(Vpk+/-)测量功能；自动测试功能，正弦波带载功能，序列功能；外部模拟编程输入与电流监视输出，且具备高压隔离能力；瞬时过功率带载功能，瞬间过载能力超过额定功率的两倍以上；配备多种通信接口：RS232、RS485、LAN、USB，GPIB（选配）、CAN（选配）；支持SCPI与ModBus通讯协议。 电流换向盒 FT-TW系列电流换向盒特性： 具备电流自动换向功能；吸合/断开时间：≤30ms；导通压降小，最小为50mV；控制接口类型：继电器；切换电流等级：200A、600A、800A、1000A、1500A、2000A、3000A；标准19英寸，4U机箱设计，可安装于机架。 电流、压力、流量、液位传感器模拟 FTM8000系列中的FTM8510A具备高精度模拟量输出能力。其特性如下所示。 温度模拟 FTM8000系列中提供了热电阻，热电偶及NTC电阻等多种类型温度传感器模拟。其部分型号及特性如下所示。 绝缘耐压模拟 FTM8000系列中提供了多种类型绝缘电阻模拟。其部分型号及特性如下所示。 I/O切换 BMS中存在多路需继电器驱动的I/O端口信号。FTM8000系列提供了专门的继电器切换卡，具体特性如下。 I/O信号仿真与检测 BMS系统中有多个IO接口和外部相连，如高压互锁(HVIL)检测、交直流充电检测、车辆碰撞信号等，此部分测试需要模拟外部对BMS输入信号查看BMS是否正常，BMS向外部输出信号是否正常。FTM8000系列提供了数字I/O仿真与检测卡，具体特性如下。
