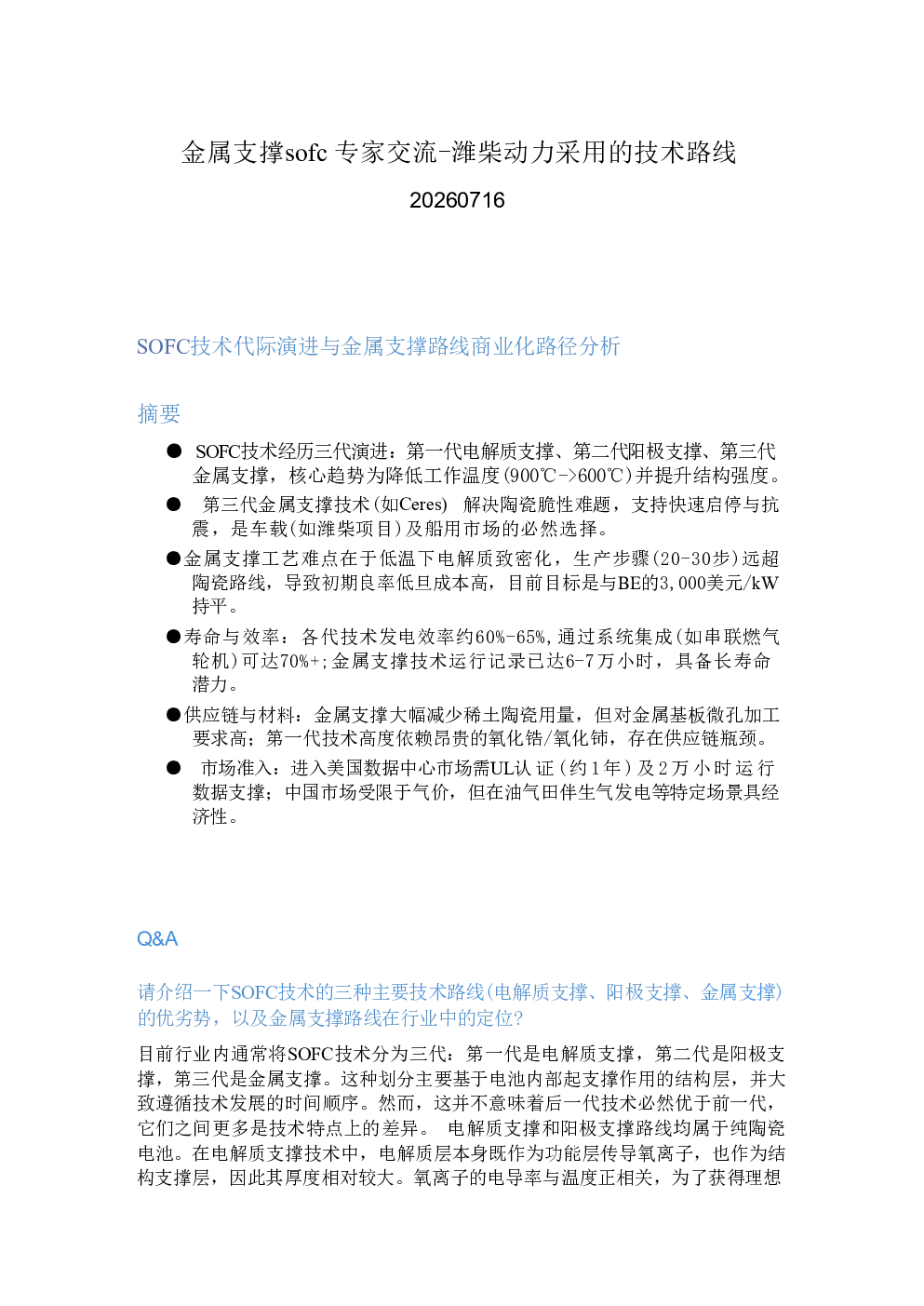

金属支撑sofc专家交流潍柴动力采用的技术路线20260716

SOFC技术代际演进与金属支撑路线商业化路径分析 摘要 ●SOFC技术经历三代演进：第一代电解质支撑、第二代阳极支撑、第三代金属支撑，核心趋势为降低工作温度(900℃->600℃)并提升结构强度。●第三代金属支撑技术(如Ceres)解决陶瓷脆性难题，支持快速启停与抗震，是车载(如潍柴项目)及船用市场的必然选择。●金属支撑工艺难点在于低温下电解质致密化，生产步骤(20-30步)远超陶瓷路线，导致初期良率低旦成本高，目前目标是与BE的3,000美元/kW持平。●寿命与效率：各代技术发电效率约60%-65%,通过系统集成(如串联燃气轮机)可达70%+;金属支撑技术运行记录已达6-7万小时，具备长寿命潜力。●供应链与材料：金属支撑大幅减少稀土陶瓷用量，但对金属基板微孔加工要求高；第一代技术高度依赖昂贵的氧化锆/氧化铈，存在供应链瓶颈。●市场准入：进入美国数据中心市场需UL认 证(约1年)及2万 小 时 运 行数据支撑；中国市场受限于气价，但在油气田伴生气发电等特定场景具经济性。 Q&A 请介绍一下SOFC技术的三种主要技术路线(电解质支撑、阳极支撑、金属支撑)的优劣势，以及金属支撑路线在行业中的定位? 目前行业内通常将SOFC技术分为三代：第一代是电解质支撑，第二代是阳极支撑，第三代是金属支撑。这种划分主要基于电池内部起支撑作用的结构层，并大致遵循技术发展的时间顺序。然而，这并不意味着后一代技术必然优于前一代，它们之间更多是技术特点上的差异。电解质支撑和阳极支撑路线均属于纯陶瓷电池。在电解质支撑技术中，电解质层本身既作为功能层传导氧离子，也作为结构支撑层，因此其厚度相对较大。氧离子的电导率与温度正相关，为了获得理想 的电流和功率输出，电解质支撑的SOFC工作温度通常需要达到800至850摄氏度，甚至接近900摄氏度。如此高的工作温度对整个电堆系统提出了严苛要求。首先，对密封材料的耐温性要求极高。如果正常工作温度为800至900摄氏度，那么电堆在封接过程中的温度至少要高出100多度，达到1,000摄氏度，这对材料是巨大的挑战。其次，对金属流道板(或称连接体)的要求也更高。在800至900摄氏度的高温下，一侧接触空气、一侧接触氢气的环境中，常规不锈钢或耐高温不锈钢难以实现长期稳定运行。为此，需要开发特殊的金属材料，例如美国BloomEnergy公司就专门开发了铬含量超过90%的高铬材料，以满足其高温下的性能要求，但这无疑也增加了成本。此外，从室温升至八九百摄氏度，温差跨度大，导致升温时间相对较长。 SOFC技术从第一代发展至今，经历了怎样的技术迭代和演进过程?各代技术在结构、材料和工作温度上有何差异，以及推动这些技术变革背后的主要原因是什么? SOFC技术的发展历程主要围绕降低工作温度、提升结构稳定性和适应商业化应用需求展开，共经历了三代演进。第一代是电解质支撑(Electrolyte-Supported)技术。其核心特征是电解质层兼具支撑结构与功能层的双重作用，因此厚度较大。为保证足够的氧离子电导率，其工作温度必须维持在800至900摄氏度的高温区间。这种高温对配套材料提出了极高的要求，例如需要采用含锗量高达90%以上的特种不锈钢，导致成本非常高昂，限制了其大规模商业化和产品化的潜力。第二代是阳极支撑(Anode-Supported)技术。为了降低工作温度和材料成本，研发思路转向减薄电解质层。由于薄化的电解质无法起到支撑作用，因此选择强度相对较好的阳极作为新的支撑层，将其做厚，而电解质层则可以减至约10微米。这一结构优化使得氧离子在更低温度下也能达到与第一代技术在800摄氏度时相当的电导率水平，从而将工作温度成功降至700至750摄氏度区间。温度的降低放宽了对材料选择的限制，使得密封材料(如玻璃密封)和连接体材料(如430或441等400系商用不锈钢)的应用成为可能，显著降低了材料成本。第三代是金属支撑(Metal-Supported)技术。前两代技术均基于陶瓷结构，存在固有的脆性、难以大面积化制造以及无法快速升降温等问题。为解决这些缺陷，第三代技术采用不锈钢作为支撑体，将阴极、阳极、电解质等功能层以几十微米的薄层形式制作在金属基板上。这种设计从根本上解决了陶瓷部件的机械强度、抗震性和热管理难题，尤其适用于对抗震动和快速启停有严格要求的车载应用场景，例如潍柴的商用车项目。尽管电化学反应原理与前两代完全一致，但结构和材料组合的创新使其更具应用潜力。选择金属支撑路线主要是由车载等特定应用端的需求驱动的。 以BloomEnergy、Ceres或相关公司的产品为例，不同代际SOFC系统的具体性能参数表现如何，例如工作温度、寿命、发电效率以及单电池的功率和电压?这些关键指标未来是否存在提升空间? 不同代际SOFC系统的性能参数因其结构和材料体系而异，但部分核心电化学性能具有共性。工作温度方面，三代技术差异显著。第一代电解质支撑技术(如Bloom Energy)因电解质层较厚，工作温度需在800摄氏度以上。第二代阳极支撑技术将电解质减薄，工作温度降至700摄氏度左右，部分先进产品可达到600至700摄氏度区间。第三代金属支撑技术(如Ceres)不仅优化了电解质厚度，还采用了氧化钇基新材料体系，取代了前两代普遍使用的氧化锆体系，使其工作温度进一步降低至600至650摄氏度。使用寿命方面，各代技术均有验证数据。Bloom Energy的商业化电站运营策略是大约每五年更换一次电堆，对应寿命约为4万小时。阳极支撑技术的商业化应用尚不成熟，目前已知的最长运行时间约2万小时，但预期寿命可接近电解质支撑的水平。金属支撑技术方面，Ceres在2018至2021年间，其独立电堆在测试中已能达到4万小时寿命；近期公开信息显示，最长运行记录已达到6至7万小时。寿命的延长是当前重要的研发方向，若能将更换周期从五年延长至十年，将大幅降低运营成本。发电效率方面，由于三代技术的核心电化学原理和材料体系基本一致，其发电效率被锁定在相似水平，通常在60%左右，表现优异者可达65%。提升效率的潜在路径并非来自SOFC本身，而是通过系统集成。例如，三菱公司在SOFC系统后端串联一个微型燃气轮机进行二级发电，通过两次能源利用，将系统总效率提升至70%以上，理论上甚至可达80%。单电池功率与电压方面，这些参数也具有共性。在使用天然气作为燃料时，单片电池的工作电压通常在0.8至0.9伏之间。单片功率则与面积相关，在100x100毫米的尺寸范围内，第一代电解质支撑电池单片功率约25瓦，而阳极支撑技术可提升至30瓦以上。电堆的总功率和电压取决于电池片的串并联数量。例如，一个包含30片30瓦电池的电堆功率约为900至1,000瓦，电压约20多伏；而包含100片的电堆则可达3,000瓦，电压八九十伏。以Ceres早期供货给潍柴的电堆为例，其采用2并250串的结构，共计500片电池，单堆功率可达5,000瓦。 目前SOFC产品的成本与售价大概处于什么水平? 现阶段值得参考的主要是BloomEnergy的价格。国内市场尚未实现商业化买卖，项目多以国家课题或公司间横向合作的形式存在，其价格不具普遍参考意义且差异较大。BloomEnergy对外公布或行业内较常用的价格区间约为3,000美元/千瓦。这个价格已成为市场准入的一个门槛，后续进入者若无法达到相近水平，将难以参与市场竞争。因此，国内企业的目标普遍设定在3,000美元/千瓦左右或更低，以期能与Bloom Energy在同一市场竞争。作为国内参考，潮州三环此前曾有一次招标，项目规模约1兆瓦，总价约两三千万元人民币，折合下来单价约为2-3万元人民币/千瓦。 CeresPower或潍柴斯维特(Weichai-CeresPower)产品的成本情况如何?考虑到CeresPower的技术授权模式，其授权方(如斗山、台达)的产品定价策略是怎样的? Ceres Power自身的成本不具参考性，因为它是一家技术授权公司，而非大规模制造商。其自有实验线(一条较早建成的CPOne和一条2018-2019年间新建的CPTwo)总产能不足4兆瓦，主要用于技术迭代和为授权方提供前期验证样品，因此其产品价格非常高昂。潍柴于2025年底获得授权，目前尚在建线阶段，未有产品价格信息。Ceres Power的其他授权方，如台湾的台达和韩国的斗山，产线建设进度较快。斗山在2026年已有部分销售，台达预计在2027年也会有销售。根据咨询了解，尽管金属支撑技术在制备工艺上比纯陶瓷路线更复杂，理论上成本可能更高，但斗山和台达的目标仍是将其系统总价控制在与Bloom Energy相当的水平，即约3,000美元/千瓦。他们不会因为采用了金属支撑技术而提高售价，因为在商业应用端，客户关注的是用电成本，而非内部技术路线。面对非大陆市场的直接竞争压力，他们必须将价格维持在与BloomEnergy同等的水平才具备竞争力。 金属支撑SOFC的技术路线在工艺上存在哪些难点?这些难点如何解决，以及高成本问题是否能通过规模化生产得到缓解? 金属支撑路线最大的难点在于无法直接借鉴传统纯陶瓷工艺(如电解质支撑和阳极支撑)的成熟经验。传统陶瓷工艺的核心是通过高温烧结使电解质层致密化，这包含两个过程：一是宏观上陶瓷素胚在烧结后会发生10%-20%的收缩，从而提高致密度；二是微观上陶瓷晶粒会生长变大，进一步填充孔隙。然而，在金属支撑路线上，由于陶瓷功能层是制作在不锈钢基板上的，该金属基板在高温下不会收缩，导致宏观收缩致密化的路径失效。同时，烧结温度受到不锈钢熔点(约1,200℃)的限制，必须控制在1,000℃左右，远低于纯陶瓷1,300-1,500℃的烧结温度，这限制了微观晶粒的生长，使得电解质层难以达到理想的致密状态。因此，从零到一制备出合格的金属支撑电池是极具挑战性的。为解决这一难题，核心攻关方向是在烧结前尽可能提高陶瓷粉体在不锈钢基板上的初始堆积密度。具体解决方式包括：第一，优化粉体形貌，使其更接近球形以改善流动性和堆积效果：第二，采用不同粒径的粉体进行级配，让小颗粒填充大颗粒间的空隙，类似大小石子混合堆积的原理；第三，通过施加外力等方式将粉体压得更紧实；第四，在粉体中添加特定物质以填充剩余的微小孔隙。通过这些方法，可以在较低的烧结温度下，依靠有限的晶粒生长来填补更少的初始孔隙，最终实现电解质层的致密化。这些工艺难点是当前成本较高的主要原因之一，未来随着工艺成熟和规模化生产，成本有望显著降低。 Sirius提供的金属支撑SCFC方案是否已经解决了开裂、持久性等技术难点，并能实现五万小时的可靠运行，还是其可靠性目前尚无法验证? 目前只能从侧面信息进行评估。根据其公开的专利和论文，Sirius的工艺在很大程度上解决了关键技术问题，尤其是在低温条件下将致密的电解质膜制备在金属支撑体上。然而，根据台达和韩国斗山的反馈，该工艺流程相对复杂。相较于传统的阳极支撑或陶瓷支撑技术大约十个步骤的生产流程，金属支撑技术可能需要二十到三十个步骤才能完成单电池的生产。这种复杂性导致在工艺放大过程中，产品的良率可能会相对较低。 斗山目前在阳极支撑和金属支撑两种技术路线中，更倾向于推进哪一种，其背后的战略考量是什么? 斗山针对不同的应用场景对两种技术路线都进行了储备。其金属支撑技术的初期市场目标并非固定式发电，而是船用市场。由于船上环境存在震动，陶瓷基的SOFC难以适应，因此金属支撑是必然选择，因其能承受船体的波动而不易碎裂。此外，船上空间有限，对发电装置的体积功率密度有较高要求。对于数据中心等大功率固定式发电场景，斗山可能倾向于使用阳极支撑技术。不过，从目前的进展来看，其金属支撑技术的推进速度似乎更快，工厂已经建成并进入批量化生产阶段，并且已经发布了基于该技术的百千瓦级系统。相比之下，阳极支撑技术尚未有专门的工厂进行批量化生产。最终路线选择可能取决于哪种技术能更快成熟。 在SOFC技术中，铬挥发并渗透至阴极的问题是否严重，以及不同技术路线如何应对这一挑战? 铬挥发问题在不同技术路线中
