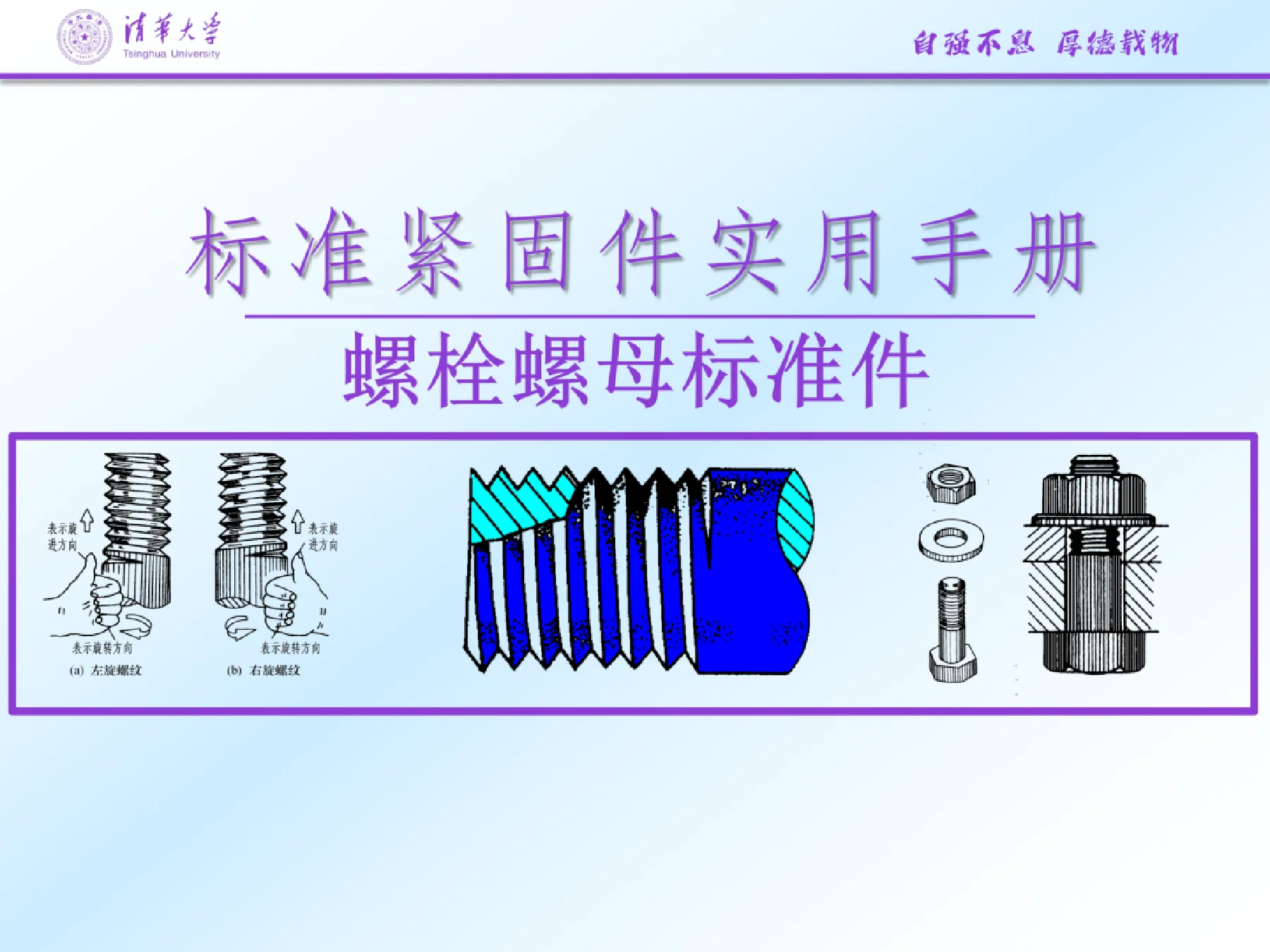

标准紧固件实用手册

螺栓螺母标准件 概述： 机器上的标准件和常用件很多，有螺栓、螺柱、螺钉、螺母、垫圈、键、销、齿轮、弹簧、滚动轴承等。为利于设计、制造和使用，国家标准对这些零（组）件的结构、尺寸或某些结构的参数、技术要求等作了统一规定，学习这些规定，为以后学习零件图和装配图打下基础。 s7-1 螺 纹 S7-2螺纹紧固件 s7-4 齿轮 $7-3键和销连接 s7-5滚动轴承 s7-6弹簧 螺纹$7-15 螺纹的基本知识 （一）螺纹的形成、结构要素 1.螺纹的形成螺旋线- 一动点在一圆柱体的表面上，，一边绕轴线等速旋转，同时沿轴向作等速移动的轨迹螺纹----一平面图形沿螺旋线运动，运动时保持该图形通过圆柱体的轴线，就得到螺纹。 螺纹的加工方法很多，常见力！工螺纹的方法如图所示 (c）套扣外螺纹 2.螺纹的要素 (1)牙型 在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙型。『它有三角形、梯形、锯齿形和矩形等.不同的螺纹牙型，有不同的用途。 (2)公称直径 一般指螺纹的大径 大径（d、D）、小径（d、D）、中径（d²、D2）。 (3)线数n 螺纹有单线和多线之分。沿一条螺纹线形成的螺纹称为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹为习多线螺纹。 (a）单线螺纹 （b）双线螺纹 (4)螺距P和导程Ph 螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距P。 同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程Ph。 (5)螺纹的旋向 螺纹的旋向分右旋和左旋 注意： 内、外螺纹连接时，螺纹的上述五项要素必须一致。 (二)虫螺纹的结构 1.螺纹的末端为了便于装配和防止螺纹起始圈破坏常在螺纹的起始处加工成一定的形式，如倒角、倒圆等。 车削螺纹时，刀具接近螺纹未2.螺纹的收尾和退刀槽尾处要逐渐离开工作，因此，螺纹收尾部分的牙型是不完整的，称为螺尾。为了避免产生螺尾，可以预先在螺纹末尾处加工出退刀槽，然后再车削螺纹。 螺纹的规定画法 2.内螺纹 3.内螺纹和外螺纹连接 注意：1.旋合部分按外螺纹的画法绘制。其余部分按个自画法绘制。2.表示大、小径的粗细实线要对齐，与倒角大小无关。 (2)不穿通螺纹孔的画法 三、螺纹的种类和规定标注 1.螺纹的种类按用途可分 连接螺纹：普通螺纹(粗牙普通螺纹、细牙普通螺纹管螺纹 传动螺纹：梯形螺纹锯齿形螺纹矩形螺纹 2.螺纹的规定标注 (1）普通螺纹（粗牙普通螺纹、细牙普通螺纹） 公称直径为10mm,螺距1mm的单线左旋细牙普通外螺纹;公差带代为5g6g，我短旋合长度。 公称直径为8mm，单线右旋粗牙普通内螺纹;公差带代为6H，长旋合长度。 公称直径为20mm，螺距1.5mm单线右旋细牙普通外螺纹；公差带代为6g，中旋合长度。 (2)梯形螺纹 Tr40X14 (P7) LH -Te公称直径为40mm,螺距7mm的双线左旋梯形外螺纹;公差带代为7e，中等旋合长度Tr32 X6 -7H公称直径为32mm,螺距6mm的单线右旋梯形内螺纹；公差带代为7，中等旋合长度。 (3)管螺纹 螺纹特征代号尺寸代号公差等级代号旋向 G1A - LH管螺纹外螺纹，A级，左旋，尺寸代号为1。G1管螺纹内螺纹，，右旋，尺寸代号为1。Rc2锥管螺纹内螺纹，右旋，尺寸代号为2。R2锥管螺纹外螺纹，右旋，尺寸代号为2。Rp3 - LH圆柱内螺纹，左旋，尺寸代号为3。 $7-2螺纹紧固件 一、常用螺纹紧固件及其标记 名称标准编号规格尺寸 例:螺栓GB/T 5782-2000M12×80 普通粗牙螺纹，公称直径为12，公称长度为80六角头螺栓。 螺母 GB/T 6170-2000 普通粗牙螺纹，公称直径为12，六角头螺母。 普通粗牙螺纹，公称直径为12，公称长度为60，双头螺柱。 二、单个螺纹紧固件的近似画法 三、 d螺纹紧固件的连接画法 根据被连接零件的使用情况应受为下壁厚等的不同螺癣按为条线，不接触表面应画两条线 螺栓连接接螺柱连接牛的螺连接尊相反，或者方向一致、间隔相反。 3.对于紧固件和实心零件（如螺钉、螺栓、螺母、垫圈、键、销、球及轴等），若部剖切平面通过它们的轴线时则这些零件都按不部切绘制，仍画外形；雲需要时，可采用局部 (一)螺栓连接 螺栓用于两人或两个以上不太厚并能钻成通孔的零件之间的连接。为了便于装配，通孔直径比螺纹直径略大 装配图中，螺栓连接通常采用比例画法 螺栓连接的画法 螺栓的公称长度按下式计算： L=$,+$,+h+m+aa=0.3d 查标准，选取与接近的标准长度值为螺栓标记中的公称长度。 (二)螺柱连接 螺柱用于被连接件之一较厚或不允许钻成通孔的情况。用于旋入被连接零件螺纹孔内的一端称为旋入端，与螺母连接的一端则称为紧固端。 装配图中，螺柱连接通常采用比例画法 螺柱连接的画法 螺柱的公称长度按下式计算：w+++'=1a=0.3d查标准，选取与接近的标准长度值为螺柱标记中的公称长度。旋入端的长度bm与被旋入零件的材料有关: 旋入端螺纹终止线与被连接的两零件的结合面平齐 (三)螺钉连接 螺钉连接不用螺母，它一般用于受力不大而又不需经常拆卸的地方。被连接零件中一人加工出螺孔，另一零件加工出通孔 装配图中，螺钉连接通常采用比例画法。 螺钉连接的画法 螺钉的公称长度按下式计算： L=s+bm 查标准，这选取与接近的标准长度值为螺柱标记中的公称长度。 旋入端的长度bm与被旋入零件的材料有关: $7-3键连接和销连接 键连接一、 键是标准件。键连接是一种可拆连接它用来联结轴及轴上的传动件（如齿轮、带轮等)，以便于轴一起转动传递扭矩和旋转运动。 (一)键的种类和标记 (二)键联接的画法 键联接的画法 销连接二、 销是连接件，通常用于零件间的连接与定位。 开口销 圆柱销 圆锥销 (一)销的种类和标记 (二)销连接的画法 齿轮$7-4 齿轮的作用及分类 齿轮的主要作用是传递动力改变运动的速度和方向。两轴的相对位置,齿轮可分为以下三类圆柱齿轮-----用于两平行轴之间的传动圆锥齿轮-----用于两相交轴之间的传动蜗轮蜗杆-----用于两垂直交叉轴之间的传动 根据 二、直齿圆柱齿轮一）直齿圆柱齿轮各部分的名称 1.齿顶圆(直径da)通过齿顶部的圆。2.齿根圆(直径d）通过齿根部的圆。3.分度圆(直径d）齿轮的齿槽宽e(相邻两齿廓在某圆周上的弧长与齿厚s(一个齿两侧齿廓在某圆周上的弧长)相等的圆称为分度圆,它是设计制造齿轮时计算各部分尺寸的基准圆。 4.齿距(p）分度圆上,相邻两齿对应点的弧长 5.齿高(h)齿顶圆与齿根圆之间的径相距离 齿顶高(ha):齿顶圆与分度圆之间的径相距离 齿根高(hf):齿根圆与分度圆之间的径相距离 6.中心距(a）两啮合齿轮轴线之间的距离。 (二)直齿圆柱齿轮的基本参数 1.齿数Z齿轮上轮齿的个数 2.模数m由于d=pz,比值p/称为齿轮的模数，即 m=pz,所以d= mz. 注：选用模数时，优先选用第系列，其次选用第二系列；尽量不用括号内模数 3.压力角α两齿轮传动时，相齿合的齿廓接触点处的公法线与两分度圆公切线的夹角，我国标准齿轮分度圆上的压力角为20。两标准直齿圆柱齿轮正确齿合传动的条件是模数和压力角都相等 (三）直齿圆柱齿轮各部分的计算公式 (四）直直齿圆柱齿轮的画法 1.单个齿轮的画法 2.圆柱齿轮的齿合画法 (1)剖视图画法 (2)外形画法 3.齿轮和齿条齿合的画法 当齿轮直径无限大时,它的齿顶圆、齿根圆、分度圆和齿廓都变成了直线,齿轮变成为齿条。齿轮齿条齿合时,可由齿轮的旋转带动齿条直线移动,或反之。齿条和齿轮齿合的画法于齿轮齿合画法基本相同 三、[圆锥齿轮简介 直齿圆锥齿轮主要用于垂直相交的两轴之间的传动。由于锥齿轮的轮齿分布在圆锥面上，所以轮齿一端大，一端小，沿齿宽方向轮齿大小均不同。故轮齿全长上的模数、齿高、齿厚等都不相同。国家规定以大端的模数和分度圆为标准值。因此一般所说的直齿锥齿轮的齿顶圆直径da、分度圆直径d、齿顶高ha、齿根高h等都是指大端而言。仅增加了三个模数1.125，1.375,30 (不分第一、第二系列)。 滚动轴承$7-5 轴承分为滑动轴承和滚动轴承，用于支撑旋转的轴滚动轴承的摩擦阻力小，结构紧、车转动灵活，拆装方便，在机械设备中应用广泛。 、滚动轴承的结构及分类一、 向心推力轴承 推力轴承 滚动轴承的标记 滚动轴承的标记由名称代号和标准编号三部分组成。轴承的代号有基本代号和补充基本代号表示轴承的基本结构、尺寸、公差等级、技术性能等特征。滚动轴承的基本代号(滚针轴承除外）由轴承类型代号、尺寸系列代号、内径代号三部分组成 例如：轴承代号6206。9 类型代号，表示深沟球轴承 2一尺寸系列代号，原为02，对此种轴承首位0省略 06一内径代号(内径尺寸=6×5=30mm 滚动轴承的画法三、 深沟球轴承60000型GB/T 276-1994 圆锥滚子轴承30000型GB/T 276-1994 推力球轴承50000型GB/T 301-1995 弹簧$7-6 弹簧的作用主要是减震复位、夹紧、测力和储能等。 弹簧的种类很多，常用的有：螺旋弹单簧、涡卷弹簧和板弹簧等 压缩弹簧 圆柱螺旋压缩弹簧的各部分名称及尺寸关系 1.簧丝直径d制作弹簧的簧丝直径2.弹簧中径D弹簧的平均直径按标准选取。 3.弹簧内径D1 4.展开长度L L=niV(πD)² + t?~ πDn弹簧制造时坏料的长度 圆柱螺旋压缩弹单簧的规定画法(GB/T44594-2003) 2.圆柱螺旋压缩弹簧在装配图中的画法 (1)在装配图中，弹簧中间各圈采取省略画法后，弹簧后面的结构按不可见处理。可见轮廓线只画到弹簧钢丝的断面轮廓线或中心线上。 (2)簧丝直径d≤2mm的断面，允许用涂黑表示。 键连接时，须在轴上加工出键槽。迪油传动轴的轴径查GB/T1095一1979确定，键槽宽b与键的宽度一致 键连接时，须在轮毂上加工出键槽。t,由传动轴的轴径查GB/T1095一1979确定，键槽宽b与键的宽度一致 键 8×30 GB/T 1096 - 1979 表示圆头普通平键（A型），宽度b=8mm，长度L=30mm 半圆键 键6×25GB/T 1099-79 表示半圆头键，宽度b=8mm，直径d=25mm 钩头锲键 键 8×30 GB/T 1565-1979表示钩头锲键，宽度b=8mm，长度L=30mm 大有了知识，就会具备各种分析能力，明瓣是非的能力。所以我们要勤愿读书，广泛阅读古人说“书中自有黄金屋通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力：通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣;通过阅读报刊，我们能增长见识，扩大自已的知识面有许多书籍还能培养我们的道德情操给我们巨大的精神力量鼓舞我们前进
