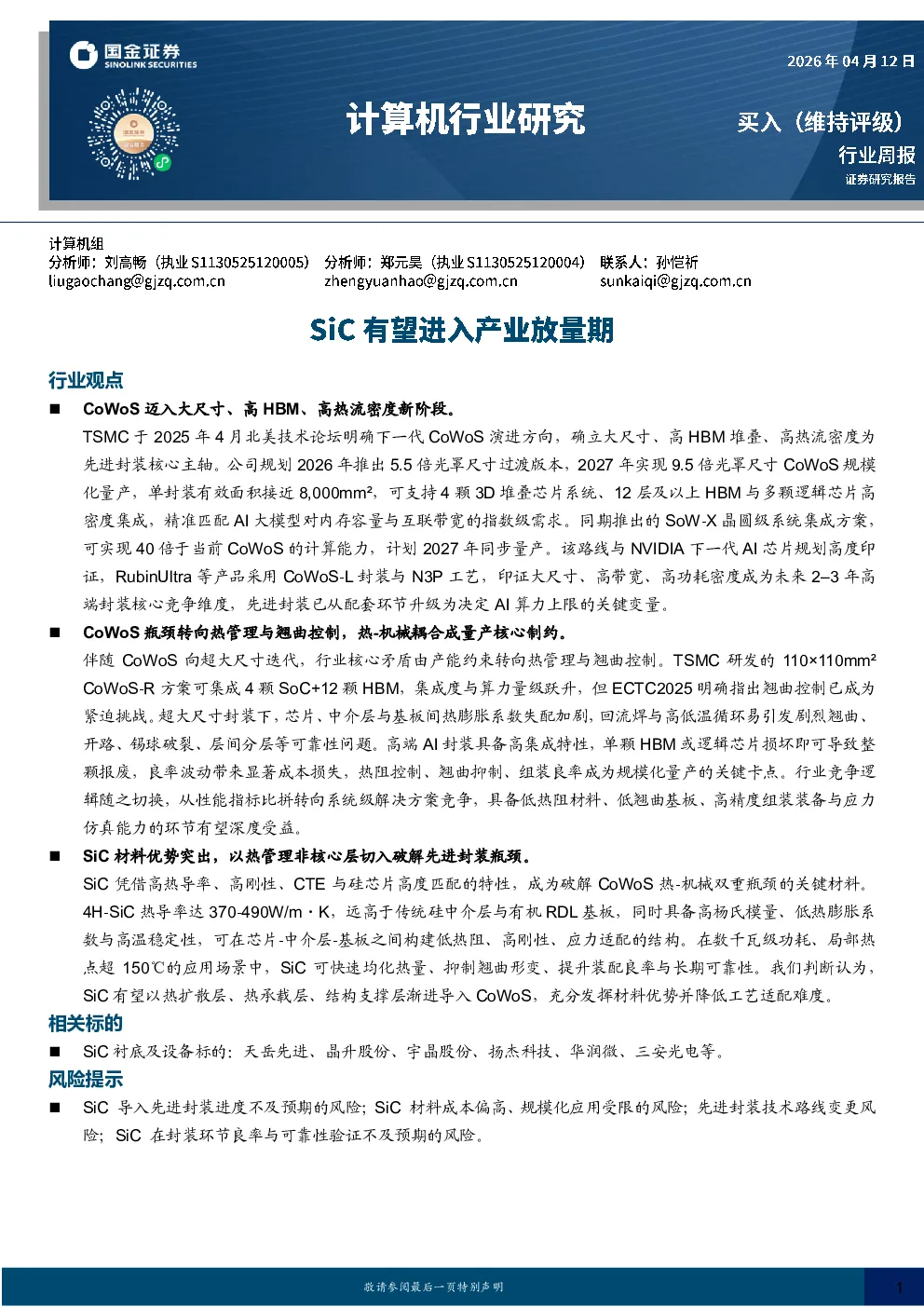

计算机行业研究：SiC有望进入产业放量期

行业观点 CoWoS迈入大尺寸、高HBM、高热流密度新阶段。 TSMC于2025年4月北美技术论坛明确下一代CoWoS演进方向，确立大尺寸、高HBM堆叠、高热流密度为先进封装核心主轴。公司规划2026年推出5.5倍光罩尺寸过渡版本，2027年实现9.5倍光罩尺寸CoWoS规模化量产，单封装有效面积接近8,000mm²，可支持4颗3D堆叠芯片系统、12层及以上HBM与多颗逻辑芯片高密度集成，精准匹配AI大模型对内存容量与互联带宽的指数级需求。同期推出的SoW‑X晶圆级系统集成方案，可实现40倍于当前CoWoS的计算能力，计划2027年同步量产。该路线与NVIDIA下一代AI芯片规划高度印证，RubinUltra等产品采用CoWoS‑L封装与N3P工艺，印证大尺寸、高带宽、高功耗密度成为未来2–3年高端封装核心竞争维度，先进封装已从配套环节升级为决定AI算力上限的关键变量。 CoWoS瓶颈转向热管理与翘曲控制，热‑机械耦合成量产核心制约。 伴随CoWoS向超大尺寸迭代，行业核心矛盾由产能约束转向热管理与翘曲控制。TSMC研发的110×110mm²CoWoS‑R方案可集成4颗SoC+12颗HBM，集成度与算力量级跃升，但ECTC2025明确指出翘曲控制已成为紧迫挑战。超大尺寸封装下，芯片、中介层与基板间热膨胀系数失配加剧，回流焊与高低温循环易引发剧烈翘曲、开路、锡球破裂、层间分层等可靠性问题。高端AI封装具备高集成特性，单颗HBM或逻辑芯片损坏即可导致整颗报废，良率波动带来显著成本损失，热阻控制、翘曲抑制、组装良率成为规模化量产的关键卡点。行业竞争逻辑随之切换，从性能指标比拼转向系统级解决方案竞争，具备低热阻材料、低翘曲基板、高精度组装装备与应力仿真能力的环节有望深度受益。 SiC材料优势突出，以热管理非核心层切入破解先进封装瓶颈。 SiC凭借高热导率、高刚性、CTE与硅芯片高度匹配的特性，成为破解CoWoS热‑机械双重瓶颈的关键材料。4H‑SiC热导率达370‑490W/m・K，远高于传统硅中介层与有机RDL基板，同时具备高杨氏模量、低热膨胀系数与高温稳定性，可在芯片‑中介层‑基板之间构建低热阻、高刚性、应力适配的结构。在数千瓦级功耗、局部热点超150℃的应用场景中，SiC可快速均化热量、抑制翘曲形变、提升装配良率与长期可靠性。我们判断认为，SiC有望以热扩散层、热承载层、结构支撑层渐进导入CoWoS，充分发挥材料优势并降低工艺适配难度。 相关标的 SiC衬底及设备标的：天岳先进、晶升股份、宇晶股份、扬杰科技、华润微、三安光电等。 风险提示 SiC导入先进封装进度不及预期的风险；SiC材料成本偏高、规模化应用受限的风险；先进封装技术路线变更风险；SiC在封装环节良率与可靠性验证不及预期的风险。 内容目录 一、CoWoS热管理问题凸显，SiC衬底或为下一阶段方案.................................................................................31.1 CoWoS正在进入大尺寸、高HBM、高热流密度阶段.............................................................................31.2 CoWoS的瓶颈正在从产能转向热管理+翘曲控制...................................................................................41.3 SiC具备材料优势，有望从热管理层切入................................................................................................6二、相关标的.........................................................................................................................................................8三、风险提示.........................................................................................................................................................8 图表目录 图表1：TSMC CoWoS持续扩容，2027年9.5倍光罩版将赋能下一代AI算力........................3图表2：TSMC同步推出SoW-X晶圆级系统集成方案，进一步强化大尺寸、高HBM、高热流密度技术主轴4图表3：TSMC路线与NVIDIA规划高度契合，锚定先进封装核心方向.................................4图表4：CoWoS-R封装面临翘曲挑战，热-机械耦合成量产核心瓶颈..................................5图表5：随着先进封装向更大尺寸持续迭代，热阻控制、翘曲抑制、组装良率与板级可靠性已成为新阶段关键“卡脖子”环节.................................................................................6图表6：SiC导热率高、刚性强，CTE适配硅芯，能够有效抑制翘曲、降低热应力。....................7图表7：当前TSMC CoWoS系列已形成清晰的技术分层架构........................................7 一、CoWoS热管理问题凸显，SiC衬底或为下一阶段方案 1.1 CoWoS正在进入大尺寸、高HBM、高热流密度阶段 TSMC在2025年4月北美技术论坛正式披露下一代CoWoS演进路线，确立大尺寸、高HBM堆叠、高热流密度为先进封装核心演进方向。公司规划2026年率先推出5.5倍光罩尺寸过渡版本，2027年实现9.5倍光罩尺寸CoWoS规模化量产，单封装有效面积接近8,000mm²，可容纳四个3D堆叠集成芯片系统、支持12层及以上HBM与多颗逻辑芯片的高密度异构集成，直接匹配AI大模型对内存容量与互联带宽的指数级需求。这一官方路线清晰定义了下一代AI/HPC芯片封装的核心演进方向：更大的中介层面积允许单封装集成更多计算裸片与HBM堆栈，更高带宽直接缓解AI芯片"内存墙"瓶颈，更高功耗密度则支撑下一代AI加速器的算力密度跃升，三者共同构成高性能计算芯片的必由之路。 在大尺寸CoWoS基础上，TSMC同步推出SoW-X晶圆级系统集成方案，进一步强化大尺寸、高HBM、高热流密度技术主轴。继2024年发布TSMC-SoW技术后，公司基于CoWoS架构推出SoW-X，可构建计算能力达当前CoWoS解决方案40倍的晶圆级系统，计划2027年同步量产。为支撑下一代AI算力需求，TSMC同步配套多项高性能集成方案：包括与COUPE™紧凑型通用光引擎的硅光子集成、面向HBM4的N12/N3逻辑基础芯片，以及垂直功率密度达传统电源管理芯片5倍的AI专用集成电压调节器（IVR）。上述技术组合与大尺寸CoWoS形成协同，持续提升封装集成度、带宽与散热能力，进一步夯实大尺寸、高HBM、高热流密度为先进封装确定性演进方向。 TSMC官方技术路线与NVIDIA等头部客户下一代产品规划高度印证，进一步夯实大尺寸、高带宽、高功耗密度为先进封装的确定性主轴。市场流传的NVIDIA2027封装演进图，本质是对9.5倍光罩CoWoS路线的落地演绎，其Rubin Ultra等下一代AI芯片采用TSMC N3P工艺节点，结合CoWoS-L先进封装技术实现多颗加速器与12层HBM的高效集成，与TSMC2027年量产规划完全一致。这一路径清晰表明，先进封装已从芯片配套环节升级为决定AI算力上限的核心变量，大尺寸、高HBM堆叠、高热流密度将成为未来2–3年高端封装的核心竞争维度，封装技术迭代直接决定AI芯片性能天花板。 来源：IT之家，国金证券研究所 1.2 CoWoS的瓶颈正在从产能转向热管理+翘曲控制 ECTC 2025官方Tipsheet披露，TSMC正面向下一代AI算力平台研发110×110mm²超大尺寸CoWoS-R封装方案，可实现4颗高性能SoC+12颗HBM堆栈的高密度异构集成，单封装集成度与算力规模较当前主流方案实现量级跃升，与公司5.5倍/9.5倍光罩尺寸CoWoS演进路线形成技术衔接与前瞻验证。该方案以有机RDL中介层为核心载体，旨在突破传统硅中介层在尺寸、成本与良率上的约束，适配多芯粒、高HBM堆叠、高热流密度的下一代AI训练与推理芯片需求。但会议官方明确强调，warpage control is becoming an urgent challenge， 标志超大尺寸封装的力学可靠性已从次要约束上升为必须优先解决的系统性难题，热与机械应力的耦合作用成为制约技术落地与规模化量产的核心矛盾。 伴随CoWoS加速向大尺寸、高HBM堆叠、高热流密度方向演进，封装内部材料体系趋于多元、功耗密度快速提升、结构尺寸持续逼近物理极限，传统封装工艺正面临前所未有的可靠性挑战。超大尺寸CoWoS-R在集成4颗SoC与12颗HBM后，芯片、中介层与基板之间的热膨胀系数（CTE）失配显著加剧，在回流焊与高低温循环过程中易产生剧烈翘曲形变，不仅影响装配精度，更易引发开路风险；在持续热循环作用下，金属疲劳、锡球破裂与层间分层等失效模式频发，直接导致元件功能丧失。从产业实践来看，高端AI封装模组具备高度集成特性，任一HBM或逻辑芯片损坏均会造成整颗封装报废，以单颗高端GPU搭配8颗HBM3E的组合为例，封装环节良率每下降1%，即对应数万美元级硬件成本损失，“沉没成本放大效应”已成为侵蚀芯片设计厂商毛利率的核心因素。随着先进封装向更大尺寸持续迭代，热阻控制、翘曲抑制、组装良率与板级可靠性已成为新阶段关键“卡脖子”环节，直接决定超大尺寸CoWoS能否从技术验证走向规模化量产商用。 超大尺寸CoWoS-R所面临的翘曲与热阻双重约束，本质是先进封装由“尺寸扩张”迈向“系统级集成”所必须跨越的技术鸿沟，也标志行业竞争逻辑发生根本性切换。此前阶段，封装竞争聚焦于中介层面积、HBM堆叠层数、互连带宽等性能指标；下一阶段，竞争核心将转向翘曲控制、低热阻界面、高精度组装、高可靠性加固等系统级解决方案能力。对产业链而言，能够提供低热阻材料、低翘曲基板、高精度组装装备与应力仿真方案的环节，将直接受益于先进封装技术瓶颈的价值重估，成为支撑大尺寸、高HBM、高热流密度封装落地的关键支柱，具备先发技术卡位的厂商有望获得显著超额收益。 1.3 SiC具备材料优势，有望从热管理层切入 从材料科学维度审视，碳化硅（SiC）的物理特性与超大尺寸CoWoS-R所面临的热-机械耦合约束形成高度精准的战略匹配。Wolfspeed官方材料手册数据显示，4H-SiC热导率可达3.9–4.9W/cm·K（约370-490W/m·K），较传统硅中介层（约150W/m·K）及有机RDL基板（约0.2-0.5W/m·K）实现量级跨越，同时兼具高硬度（莫氏硬度9.0+）、低热膨胀系数（CTE约4.0×10⁻ ⁶/K，与硅芯片匹配度显著优于有机材料）、宽禁带（3.26eV）及优异的高温化学稳定性。这意味着，在110×110mm²封装尺度下，SiC并非以"替代硅互连"的逻辑切入，而是作为热扩散层、热承载结构或应力缓冲层，在芯片-中介层-基板的复杂热路径中构建低热阻、高刚性、CTE适配的功能梯度结构。我们判断，这种"热-机
