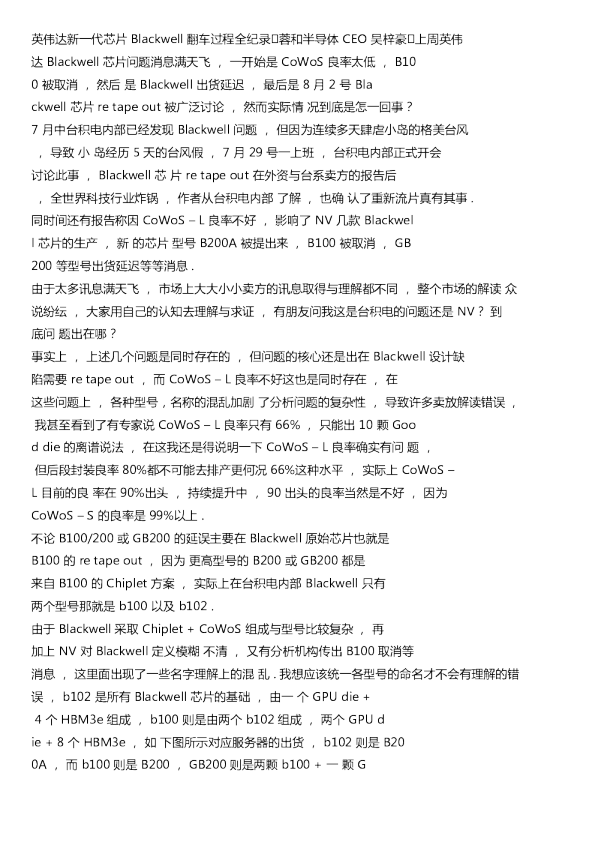

英伟达新一代芯片Blackwell翻车过程全纪录20240805

由于太多讯息满天飞 ， 市场上大大小小卖方的讯息取得与理解都不同 ， 整个市场的解读 众说纷纭 ， 大家用自己的认知去理解与求证 ， 有朋友问我这是台积电的问题还是 NV？ 到底问 题出在哪？ 事实上 ， 上述几个问题是同时存在的 ， 但问题的核心还是出在 Blackwell 设计缺陷需要 re tape out ， 而 CoWoS – L 良率不好这也是同时存在 ， 在这些问题上 ， 各种型号，名称的混乱加剧 了分析问题的复杂性 ， 导致许多卖放解读错误 ，我甚至看到了有专家说 CoWoS – L 良率只有 66% ， 只能出 10 颗 Good die 的离谱说法 ， 在这我还是得说明一下 CoWoS – L 良率确实有问 题 ，但后段封装良率 80%都不可能去排产更何况 66%这种水平 ， 实际上 CoWoS –L 目前的良 率在 90%出头 ， 持续提升中 ， 90 出头的良率当然是不好 ， 因为CoWoS – S 的良率是 99%以上 . 不论 B100/200 或 GB200 的延误主要在 Blackwell 原始芯片也就是B100 的 re tape out ， 因为 更高型号的 B200 或 GB200 都是来自 B100 的 Chiplet 方案 ， 实际上在台积电内部 Blackwell 只有两个型号那就是 b100 以及 b102 . 由于 Blackwell 采取 Chiplet + CoWoS 组成与型号比较复杂 ， 再加上 NV 对 Blackwell 定义模糊 不清 ， 又有分析机构传出 B100 取消等消息 ， 这里面出现了一些名字理解上的混 乱 . 我想应该统一各型号的命名才不会有理解的错误 ， b102 是所有 Blackwell 芯片的基础 ， 由一 个 GPU die +4 个 HBM3e 组成 ， b100 则是由两个 b102 组成 ， 两个 GPU die + 8 个 HBM3e ， 如 下图所示对应服务器的出货 ， b102 则是 B200A ， 而 b100 则是 B200 ， GB200 则是两颗 b100 + 一 颗 G race CPU 放在一块主版上 ， GB200 并不是一颗芯片而是一块版 ， 不应该与芯片来同 比较 ， 如下图所示目前针对 Blackwell 架构的基础芯片只有两款 b102 与 b100 ， 但对应服务器的话则有三款 主 板(B200A/B200/GB200)， 很多人好奇 ， 这时候 B100 跑哪去了？ 说实在的 NV 定义本 身就不 清楚， 而针对不同应用的服务器则可组合出更多款式(HGX B200A / HGX B200/NVL36/72 甚 至是 NVL8 或 GB210A 的气冷版本)看了许多卖方报告 ，除了一小部分出现离谱的错误以外 ， 比如缺乏行业常识的 CoWoS-L 良 率 ， 目前整个市场各式各样的解读 ， 除了 Blackwell 同时出现多个问题以外 ， 还有一 个很重 要的因素就是命名的混乱 ， 每个人理解认知不同 ， 统一一下说法很有必要 ， 大家更不要针 对所谓名字去做无谓的争执 ， 以免乱上加乱 ， 大摩 8/2 的报告也注意到了这一 点 ， 另外也看 到了一个现象 ， 那就是外资卖方研究以芯片源头为依据 ， 内资卖方往往缺 少芯片端的基础 讯息 ， 而以服务器整体分析为着重点 . 四季更大规模的生 产可以追回 ， 这样的阐述确实避重就轻 ， 显得不那么专业 ， 也造成不少人误 解 ， 误以为问题 小到两周就可以搞定 . 事实上当然不是如此 ， 但结果在第四季追回是合理的 ， 作者 8/2 号再星球更新的文章中就 提到 re tape out 的过程 ， 这次出问题的是底层 standard cell ， 也就是说确实必须针对 性的重 新设计 ， 目前问题都已发现并解决 ， 需要重新开几个 mask ， 整体来说 wafer in / wafer out 时 间没有办法能缩短 ， 但 2024 年本来就不是 Blackwell 服务器出货的主要时 间 ， 只有小批量 出货 ， 今年底扩大产能把之前缺少的补回来 ， 这对于在 Fab 厂待过的作 者来说， 我认为并不 是啥困难的事. 不知道读者们还记得 7 月中 ， 路透传出中国特供板 B20 的消息 ， 我想很大概率路透以为 的 B20 就是只有 b100 一半的 b102(一颗 GPU die + 4 颗HBM3e) ， 当时作者也分析在这 一代中 国特供板 H20 可能被禁止的情况下推出下一代特供板 B20 可能性相对较小 ， 如今 看来之前 的分析还是合理的 .除了芯片本身的设计缺陷 ， 我们再来看看其他制造问题 ， Blackwell 的 GPUdie 采用台积 电 N4P 制程 ， 跟 AMD， 高通， 苹果采用的一样 ， 在台积电属于运行成熟的工艺 ， 所以芯 片前段 制程并没有值得担心的点 . 而 Blackwell 采用的 CoWoS-L 封装技术是首次大规模应用 ， 良率没有达到预期 ， 这一点 被国 内卖方理解错误而夸大其影响 ， 导致许多人来问我 ， 台积电怎会出这种低级失误 ， 影响了 NV 出货 ， 良率的问题 ， 文章前已经说了 ， CoWoS-L 良率是 90%+ ， 这对先进封 装来说确实不 高 ， 也不如台积电年初的预期 95%， 对于一个新工艺来说 ， 勉强能接受 ， Fabless 采用全新工 艺本来就是要同时开几个方案 ， 不可能全部压注在新方案上 ， 这样风 险太大， 如果新技术方案有问题 ，那整代产品就废了 ， Fabless 在下单时一定会有备选方案同时 开 案 ， 比如苹果明年想采用全新的 2nm 新工艺 ， 但同时还会有 N3P 的方案在 run ， 以确 保赚 无一失 ， 台积电不保证新工艺良率在什么时间点一定能到多少 ， 最多就是在商务合 同上有 一个保底良率 ， 但可以肯定这保底良率并不会太高 ， 最终的风险 Fabless 客户在下 单时必须 自行充分考虑 ， 所以出了这么大问题 ， 我们看到台积电几乎没有什么责任需要 承担 ， 更多 的是如何帮客户擦屁股 ， 提出各种的紧急解决方案 .目前的问题是没有前段的 GPU die ， CoWoS-L 产能会有一段时间的停摆 ， NV 服务器出货 会造成延迟 . 针对 CoWoS – L 的良率问 题 ， 作者也与公认跟台积电 CoWoS最靠普的野 村团队 Donnie 确认过 ， 获得的数据跟我原 本了解是一致的.在出现 re tape out 这个变化之前 ， NV 已经计划推出搭载 b102 芯片的HGX B200A 及 GB210A(或 NVL8)服务器 ， 并因为 CoWoS –L 良率没达到 95%的预期 ， 做出生产的调 整 ， 也就 是 B200A 从原本的 CoWoS – L 改用 CoWoS – S ， 这样一来可以分担 CoWoS – L 的生产压力 ， 并 在 2025 年可以有更多的 Blackwell 产出 ， 原本 Blackwell 全系列有采 用 CoWoS – L ， 如今把 B200A 改为 CoWoS– S， 很显然 ， 这将很好的追回 2024 年因为 re tape out 而减少的出货量 ， 而且 2025 年 Blackwell 总出货量也能因为 CoWoS – S 的加入而有所提升 . 许多卖方把 B200A 改为 CoWoS – S 归咎于 CoWoS – L 良率低 ，甚至把 Blackwell 出货 延迟误 解为 CoWoS – L 良率只有 10 颗 Good die 造成的 ， 大摩 8/2 号的报告则把 B200A 因不需要高 性能所以采用 CoWoS – S ， 这些说法很显然都是错误的 . 对于其他可能造成出货延误的选项 ， 我们来看一下零部件也就是供应链环节 ， 较为紧张 的零部件有 HBM 以及液冷 QCD ， 紧俏的零部件供给并不会造成出货延迟 ， 最多只是出货 量减 少 ， 毕竟这些紧缺的零部件或芯片还是有一定的供货能力 . 更何况如 HBM 下半年也 已经明 确会加入新的大供应商三星 目前进入生产阶段的不止芯片，还有板卡组件、新的交换设备、新设计的机架、新制冷方 案等等，从 8 卡 Pod 扩容到 72 卡 Pod 需要考虑的问题很多，尤其是包括网络带宽的收敛、以及各种并行策略（模型数据切分、分段计算、拷贝和重组）在整个 Pod 中的最佳工况。 Rack 也需要重新设计，毕竟 tray 变得更多、更高密、更紧凑，机架内的布线数量、高速交换、散热也就更复杂，相信这种 Rack 还没有正式量产 ， 正紧锣密鼓的进行各种测试中。 服务器所有子系统与集成 ， 由于 NVL36/72 是一项全新的技术方案 ， 所有子系统与最终 的集 成是否完善这一点确实会有风险 ， 因为除了性能以外 ， 整个系统的高成熟度与高可 靠性同 样是一个商业产品好坏的依据 .除了服务器个子系统产品本身的问题以外 ， 水冷散热的 GB 系列服务器，目前还有漏液的 问题，即使该产品已经通过认证，漏夜问题让服务器厂家挺 头大。 水冷散热主要零件：水冷板、分歧管、CDU 及快接头（QCD）当中，以快接头处是最容易 发生漏液之处，漏夜最大的问题就是责任归属。 水冷散热服务器最重要的不是价格，而是质量，所以 NV 这类客户选择的条件不是会不会 做，而是能不能信赖，一个 AI 服务器的 Rack 动辄数百万美元，但漏液的赔偿可能会让一 家小型企业破产，如果漏液，NV 自己需向客户先行赔偿 ， 再向鸿海广达这类系统厂作为 责任归属与索赔对象。 目前 NV 与系统厂进行水冷散热的合作、测试，然尚无真正大量导入，都纯粹属于沙盘推 演，水冷散热的 RACK 价格高、配置高，系统厂趋之若鹜 ， 但是导入后的责任归属，才是 最大问题，不论是芯片厂、系统厂或散热厂，没有哪一家厂商愿意承担此风险 ， 这需要实 际导入后，有了「白老鼠」才更明朗。 我们把所有情况都分析一遍之后 ， 芯片端的部分 ， 设计缺陷的问题是明确了 ， 制造问题上 CoWoS-L 良率或许不完美 ， 但这一点并不会造成出货延迟 . 再来就是全新的服务器技 术方 案 ， 各式各样采用新技术的子系统可靠度还有提升空间 ， 也就是说不论芯片设计还 是服务 器方案都是问题点 .对 NV 来说 Blackwell 出现技术失误以及业绩受影响 ， 目前看来是跑不掉 ， 但影响到底几 何 ？ 要知道 Blackwell 在台积电的芯片生产中第三季本来就是小批量排产 ， Q4 才会上 量 ， 这是台积电芯片的排产节奏， 并非 NV 服务器出货， 业绩落地节奏 ， GPU die 生产 完 到后段 CoWoS 然后才会出货至 Bumping 厂 ， 最终给工业富联或者纬创做服务器的系统 组装 .也就是说 Blackwell 原本计划是 2024 第三季在台积电小量排产 ， 第四季才大量生产芯片， 2025 年第一季正式大量出货服务器 ， 英伟达明年第一季度才会实现 Blackwell 较大的新 业 务增量 . 对于 Blackwell 这个明年才会大量贡献营收的产品 ， 在今年第三季度发现了文章前面所说 的 诸多技术问题 ， 或许还有一些转圜余地 ， 既然现在发现了问题 ， 也正在进行解决方案 ， 在台 积电跑个 super hot run 对应时间还是在今年 Q4 的中后期， 也就是 11 跟 12 月份 ， 这些产能 与备料原本 NV 都早已预订 ， 所以只要问题能发现 ， 3 个月的时间基本就可以继 续排产 ， 再 来是年底台积电不论前段 N4P 或者 CoWoS – S/L 产能都比现在充足 ， 把稼动 率拉到 120%来 应对原本 Q3 要小量出货而因出问题无法出货的芯片 ， 基本上没有太大困 难 ， 也就是说以年度来计算 ， 今年
