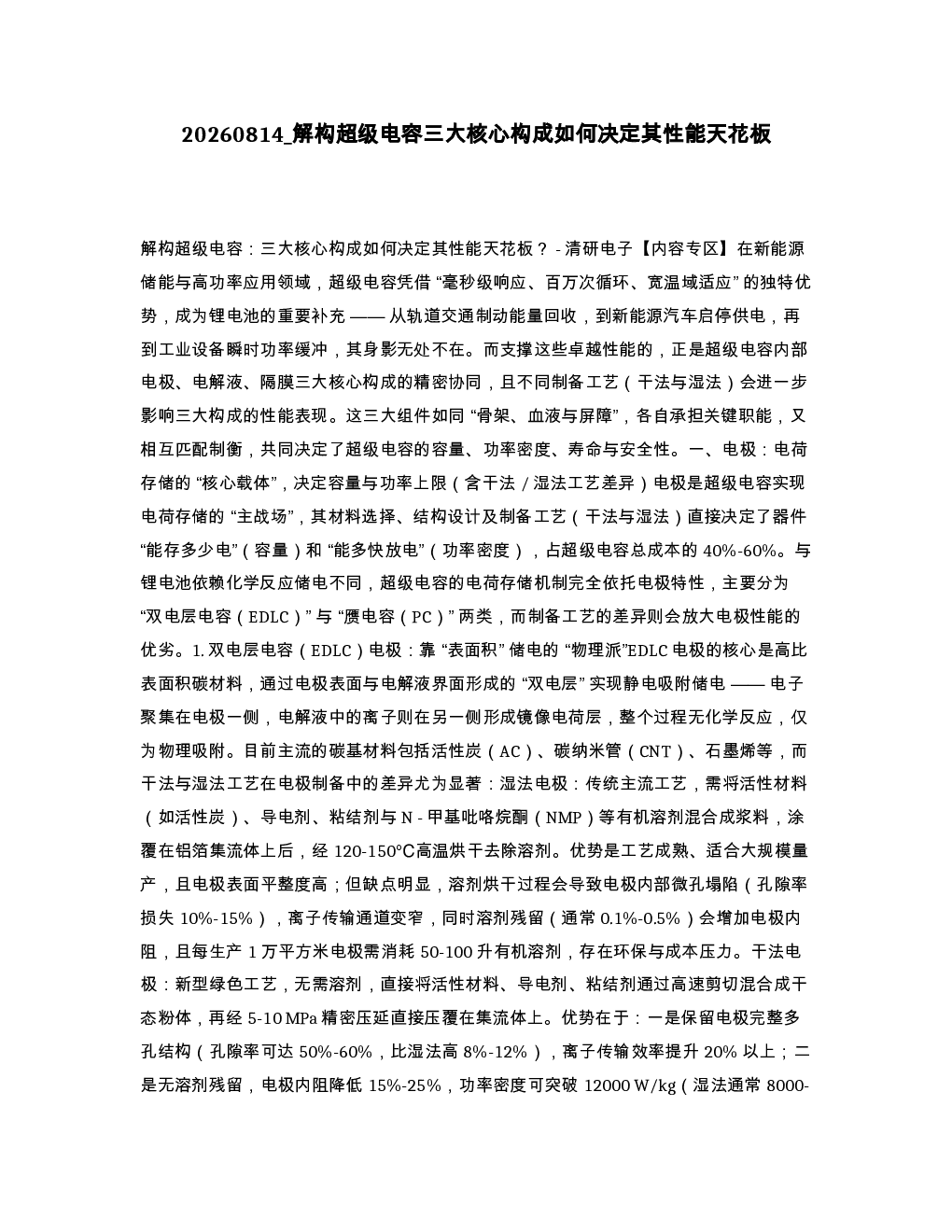

解构超级电容三大核心构成如何决定其性能天花板

解构超级电容：三大核心构成如何决定其性能天花板？-清研电子【内容专区】在新能源储能与高功率应用领域，超级电容凭借 “毫秒级响应、百万次循环、宽温域适应” 的独特优势，成为锂电池的重要补充 —— 从轨道交通制动能量回收，到新能源汽车启停供电，再到工业设备瞬时功率缓冲，其身影无处不在。而支撑这些卓越性能的，正是超级电容内部电极、电解液、隔膜三大核心构成的精密协同，且不同制备工艺（干法与湿法）会进一步影响三大构成的性能表现。这三大组件如同 “骨架、血液与屏障”，各自承担关键职能，又相互匹配制衡，共同决定了超级电容的容量、功率密度、寿命与安全性。一、电极：电荷存储的 “核心载体”，决定容量与功率上限（含干法/湿法工艺差异）电极是超级电容实现电荷存储的 “主战场”，其材料选择、结构设计及制备工艺（干法与湿法）直接决定了器件“能存多少电”（容量）和 “能多快放电”（功率密度），占超级电容总成本的40%-60%。与锂电池依赖化学反应储电不同，超级电容的电荷存储机制完全依托电极特性，主要分为“双电层电容（EDLC）” 与 “赝电容（PC）” 两类，而制备工艺的差异则会放大电极性能的优劣。1.双电层电容（EDLC）电极：靠 “表面积” 储电的 “物理派”EDLC电极的核心是高比表面积碳材料，通过电极表面与电解液界面形成的 “双电层” 实现静电吸附储电 —— 电子聚集在电极一侧，电解液中的离子则在另一侧形成镜像电荷层，整个过程无化学反应，仅为物理吸附。目前主流的碳基材料包括活性炭（AC）、碳纳米管（CNT）、石墨烯等，而干法与湿法工艺在电极制备中的差异尤为显著：湿法电极：传统主流工艺，需将活性材料（如活性炭）、导电剂、粘结剂与N -甲基吡咯烷酮（NMP）等有机溶剂混合成浆料，涂覆在铝箔集流体上后，经120-150℃高温烘干去除溶剂。优势是工艺成熟、适合大规模量产，且电极表面平整度高；但缺点明显，溶剂烘干过程会导致电极内部微孔塌陷（孔隙率损失10%-15%），离子传输通道变窄，同时溶剂残留（通常0.1%-0.5%）会增加电极内阻，且每生产1万平方米电极需消耗50-100升有机溶剂，存在环保与成本压力。干法电极：新型绿色工艺，无需溶剂，直接将活性材料、导电剂、粘结剂通过高速剪切混合成干态粉体，再经5-10 MPa精密压延直接压覆在集流体上。优势在于：一是保留电极完整多孔结构（孔隙率可达50%-60%，比湿法高8%-12%），离子传输效率提升20%以上；二是无溶剂残留，电极内阻降低15%-25%，功率密度可突破12000 W/kg（湿法通常8000- 10000 W/kg）；三是省去烘干与溶剂回收环节，能耗降低40%，且无污染物排放，契合“双碳”需求。不过，干法工艺对粉体混合均匀性要求高（误差需控制在3%以内），目前设备投资比湿法高15%-20%，更适合高端高功率场景（如航空航天、极速快充设备）。为确保电荷高效传输与结构稳定，无论干法还是湿法，电极均由“活性材料（80%-90%）+导电剂（5%-10%）+粘结剂（3%-5%）” 组成：导电剂（如炭黑、石墨）负责降低电子传输阻力，粘结剂（湿法常用PVDF，干法多用水溶性CMC）则将活性材料固定在集流体上，避免充放电过程中材料脱落。2.赝电容（PC）电极：靠 “反应” 储电的 “化学派”若想突破碳材料的容量瓶颈，就需要依赖赝电容电极 —— 这类电极材料能与电解液发生快速可逆的氧化还原反应（法拉第反应），在电极表面产生额外电荷存储，容量可达EDLC的5-10倍，介于超级电容与锂电池之间。主流赝电容材料分为两类：金属氧化物：如RuO₂、MnO₂，其中RuO₂的赝电容性能最优，但成本极高（每公斤数万元），仅用于军用或精密仪器；MnO₂成本仅为RuO₂的1/50，且环境友好，通过与活性炭复合（形成 “EDLC+PC”混合电极），可在提升容量的同时保持高功率，适合微型储能、传感器等场景；导电聚合物：如聚苯胺（PANI）、聚吡咯（PPy），具有柔韧性好、可溶液加工的特点，能制成柔性电极，适配可穿戴设备、柔性电子等新兴领域，但循环稳定性较差（通常1万次后容量衰减30%），需通过掺杂改性提升寿命。在制备工艺上，赝电容电极目前仍以湿法为主（因金属氧化物与导电聚合物需溶剂分散以保证均匀性），但干法工艺正逐步突破——例如，通过静电纺丝干法将MnO₂与碳纳米管制成复合纳米纤维电极，比表面积提升至3000 m²/g以上，容量较湿法MnO₂电极提高30%，且循环寿命延长至5万次（湿法约2万次）。二、电解液：离子传输的 “血液”，串联电荷循环的关键如果说电极是 “电荷仓库”，那电解液就是 “运输卡车”——它负责在正负极之间传输离子，其离子电导率、稳定性、耐温范围直接影响超级电容的功率密度（离子传输越快，功率越高）、工作电压（电解液不分解的电压上限）与寿命（避免腐蚀电极/隔膜）。没有优质的电解液，再大的电极表面积也无法发挥作用。根据形态与离子体系，电解液主要分为三类，技术特性差异显著，直接决定超级电容的应用场景：1.水系电解液：安全廉价的 “入门款”以硫酸（H SO₂₄）、氢氧化钾（KOH）水溶液为代表，离子电导率极高（100-500 mS/cm，是有 机电解液的5-10倍），成本仅为有机电解液的1/10，且不燃不爆，安全性拉满。但致命短板是电压窗口窄（仅0.8-1.2 V）—— 超过这个电压，水会分解为氢气和氧气，导致器件失效，因此容量较低，仅适用于低压、低能量需求场景，如玩具、小型传感器、水系超级电容模组。2.有机电解液：高电压的 “主力款”以四乙基四氟硼酸铵（TEABF₄）溶解于乙 腈、碳酸酯等有机溶剂为代表，电压窗口宽（2.5-3.0 V），是水系电解液的2-3倍，因此容量更高，且化学稳定性好，能与碳基电极兼容，是目前商业化超级电容的主流选择（占市场份额80%以上），广泛用于工业储能、轨道交通、汽车启停等场景。但其缺点也明显：有机溶剂（如乙腈）易燃，低温下黏度升高导致离子电导率下降（-20℃时电导率仅为常温的1/3），且成本较高，需搭配防爆外壳使用。3.离子液体电解液：极端环境的“高端款”由阴阳离子组成（如1 -乙基- 3 -甲基咪唑四氟硼酸盐EMIMBF₄），没有中性分子，因此具有宽电压窗口（3.0-4.0 V）、宽温域（-50~150℃℃）、不燃不爆三大优势，是解决极端环境应用的 “利器”—— 在-40℃的高原轨道交通中，容量衰减率低于10%；在85℃的沙漠光伏储能中，循环寿命仍可达50万次以上。不过，离子液体黏度高（常温下是有机电解液的5-10倍），导致离子电导率较低（5-30 mS/cm），且成本是有机电解液的3-5倍，目前主要用于军工、航空航天、特种工业等对性能要求极高的领域。值得注意的是，电解液与电极工艺需匹配：干法电极因孔隙率高，更适配高电导率电解液（如高浓度有机电解液、离子液体），可进一步降低内阻；而湿法电极因存在微量溶剂残留，需选择与残留溶剂兼容的电解液（如乙腈体系避免与水接触），否则会引发界面反应，缩短寿命。三、隔膜：安全与导通的 “智能屏障”，防短路的最后防线隔膜是夹在正负极之间的“多孔绝缘膜”，看似不起眼，却是保障超级电容安全的 “最后一道防线”——它既要隔绝正负极的电子（防止短路起火），又要让电解液中的离子自由通过（保证充放电正常进行），同时还要吸附电解液，维持离子传输的连续性。一旦隔膜破损或性能失效，超级电容会瞬间短路，甚至引发燃烧。1.主流隔膜类型：从单一功能到复合防护根据材料与结构，隔膜主要分为三类，适配不同电解液与应用场景，且其选择需与电极工艺协同：聚合物隔膜：以聚丙烯（PP）、聚乙烯（PE）为代表，通过拉伸制成微孔结构（孔径0.1-1mμ，孔隙率40%-60%），机械强度高（抗拉伸强度可达200 MPa），耐有机电解液腐蚀，成本仅为复合隔膜的1/5，是有机电解液超级电容的 “标配”，尤其适配湿法电极（湿法电极表面平整度高，与PP/PE隔膜贴合性好）。但耐高温性较差（PP隔膜在160℃会收缩，导致短路），且对干法电极的高孔隙结构适配性一般（需更高浸润性以填充孔隙）；纤维素隔膜：以植物纤维、再生纤维素为原料，亲水性好，能充分吸附水系电解液，且生物可降解，环保性突出，适合水系超级电容与湿法制备的水系电极（湿法水系电极含水分，与纤维素隔膜相容性好），但机械强度较低，需通过交联改性提升；复合隔膜：为解决单一材料的短板而生，常见的有“PP/PE/PP三层复合隔膜”（中间PE层熔点低，高温下先熔化封堵微孔，实现 “热关断”，防止热失控）、“陶瓷涂层隔膜”（在PP/PE 表面涂覆Al O₂₃、SiO₂陶瓷颗粒，提升耐高温性与耐穿刺性）。这类隔膜耐高温可达150℃以上，安全性大幅提升，且陶瓷涂层能增强电解液浸润性，更适配干法高孔隙电极（可快速填充电极微孔），适合新能源汽车、高温工业储能等高危场景，但成本较高。2.关键性能指标：平衡导通与安全隔膜的性能需在 “离子导通” 与 “安全防护”之间找到平衡：孔隙率：通常控制在40%-70%——孔隙率过低，离子传输受阻，功率密度下降；过高则机械强度不足，易破损；耐温性：根据应用场景不同，要求-40~150℃℃范围内不收缩、不破裂，尤其是汽车、工业场景，需耐受85℃以上长期工作；浸润性：能被电解液快速且充分浸润，否则会形成 “干区”，导致内阻升高、容量衰减。四、干法与湿法超级电容的整体对比及三大核心构成的协同1.干法与湿法超级电容的核心差异及优势对比维度湿法超级电容干法超级电容制备工艺依赖有机溶剂，需高温烘干无溶剂，干态压延电极性能孔隙率40%-50%，内阻较高孔隙率50%-60%，内阻低15%-25%功率密度8000-10000 W/kg10000-15000 W/kg环保与成本有机溶剂污染，能耗高，运营成本低零污染，能耗低40%，设备投资高15%-20%适用场景通用工业储能、消费电子（大规模量产）高端高功率场景（航空航天、极速快充）循环寿命100-200万次（有机电解液体系）200-300万次（无溶剂残留，电极更稳定）2.三大核心构成的协同：1+1+1>3的性能密码超级电容的卓越性能，并非单一组件或工艺的 “单打独斗”，而是三大构成与制备工艺的 “协同作战”——任何一个环节的短板，都会成为整体性能的瓶颈：若用干法高孔隙电极搭配低电导率的离子液体电解液，即使电极 “仓库” 再大，离子 “运输”太慢，功率密度也无法提升；若用湿法有机电解液超级电容搭配水系纤维素隔膜，隔膜会被有机电解液溶解，导致短路失效；若用干法赝电容电极（如MnO -₂碳纳米管复合电极）搭配水系电解液，可在提升容量的同时保持高功率，且循环寿命比湿法水系赝电容延长2-3倍。因此，三大核心构成与制备工艺的 “匹配性设计” 是超级电容技术研发的核心：通用型超级电容（工业储能、消费电子）：湿法活性炭电极+有机电解液+ PP/PE隔膜，平衡成本与大规模量产需求；高功率型超级电容（轨道交通、汽车启停）：干法碳纳米管/石墨烯复合电极+高电导率有机电解液+陶瓷涂层隔膜，提升功率与安全性；极端环境型超级电容（高原、沙漠）：干法耐温碳电极+离子液体电解液+三层复合隔膜，确保宽温域稳定工作；绿色低成本型超级电容（家用储能、小型设备）：湿法水系电极+水系电解液+纤维素隔膜，适配低压低能量场景。从电极材料的比表面积优化，到电解液的离子电导率提升，再到隔膜的热关断功能设计，每一项技术突破都围绕“三大构成+工艺协同”展开。未来，随着干法工艺设备成本下降、固态电解液与自修复隔膜技术成熟，超级电容的性能还将持续突破， 在更多高功率、高安全、极端环境场景中替代传统储能器件，成为新能源产业的重要支撑。
