2025-2030年中国PCB（印制电路板）行业深度调查与投资前景分析报告

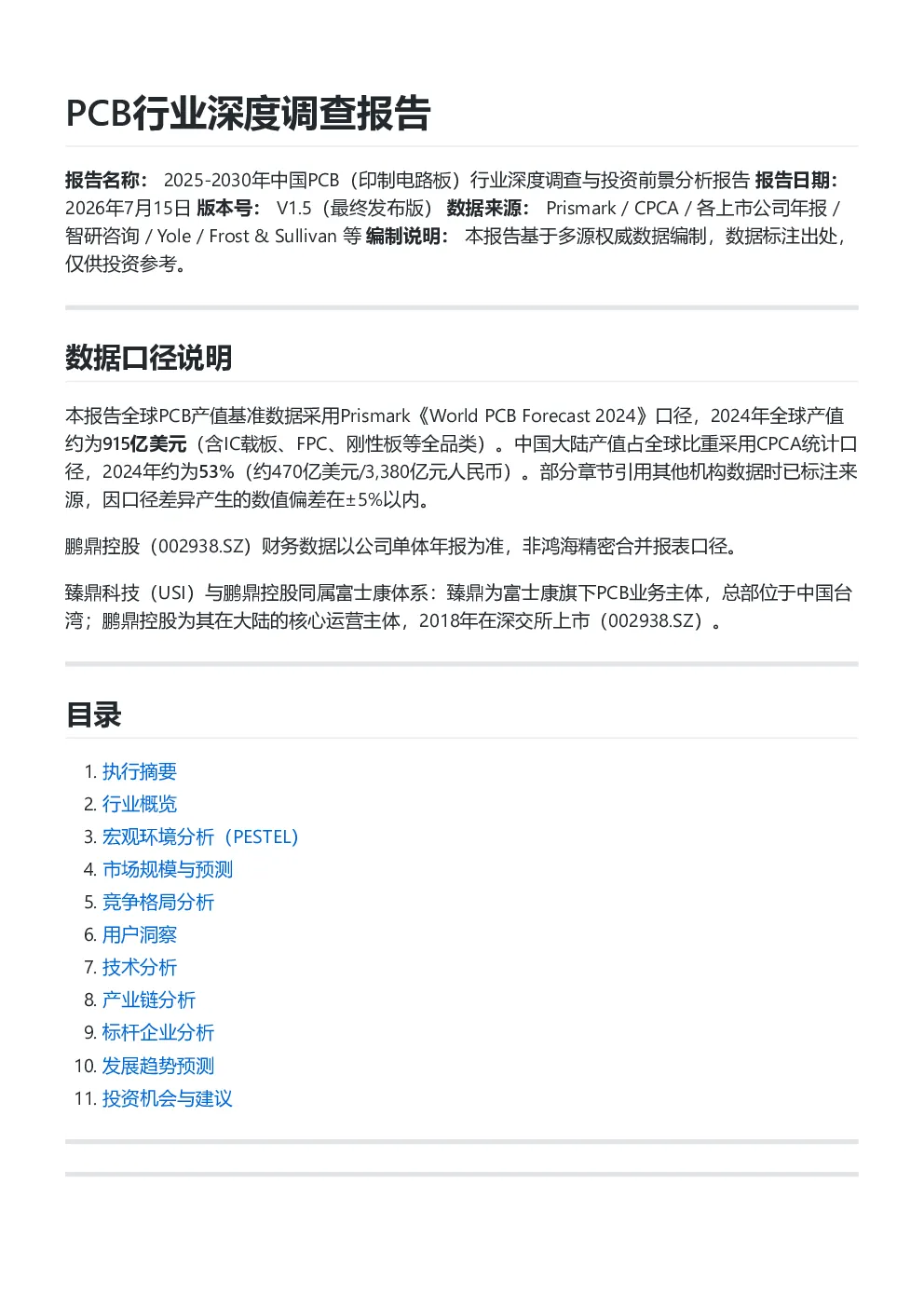

报告名称：2025-2030年中国PCB（印制电路板）行业深度调查与投资前景分析报告报告日期：2026年7月15日版本号：V1.5（最终发布版）数据来源：Prismark / CPCA /各上市公司年报/智研咨询/ Yole / Frost & Sullivan等编制说明：本报告基于多源权威数据编制，数据标注出处，仅供投资参考。 数据口径说明 本报告全球PCB产值基准数据采用Prismark《World PCB Forecast 2024》口径，2024年全球产值约为915亿美元（含IC载板、FPC、刚性板等全品类）。中国大陆产值占全球比重采用CPCA统计口径，2024年约为53%（约470亿美元/3,380亿元人民币）。部分章节引用其他机构数据时已标注来源，因口径差异产生的数值偏差在±5%以内。 鹏鼎控股（002938.SZ）财务数据以公司单体年报为准，非鸿海精密合并报表口径。 臻鼎科技（USI）与鹏鼎控股同属富士康体系：臻鼎为富士康旗下PCB业务主体，总部位于中国台湾；鹏鼎控股为其在大陆的核心运营主体，2018年在深交所上市（002938.SZ）。 目录 1.执行摘要2.行业概览3.宏观环境分析（PESTEL）4.市场规模与预测5.竞争格局分析6.用户洞察7.技术分析8.产业链分析9.标杆企业分析10.发展趋势预测11.投资机会与建议 执行摘要：PCB（印制电路板）行业深度研究报告 一、行业概述 PCB（印制电路板）被誉为"电子产品之母"，是电子元器件的支撑体和电气连接的提供者，所有电子产品都离不开PCB。2024年全球PCB产值约915亿美元，中国以约3,380亿元人民币产值稳居全球第一大市场，占全球比重约53%，连续22年位居世界第一。PCB产业是电子产业链中最基础、覆盖最广的环节，其景气度与全球宏观经济和电子产业周期高度相关，常被视为电子产业的"晴雨表"。 [来源：Prismark《World PCB Forecast 2024》；CPCA《2024年中国印制电路行业年度报告》；国家统计局] 二、行业核心结论 1. PCB是全球电子产业的基石，2024年全球市场规模约915亿美元，中国占比近半数，行业正处于从传统消费电子向高端化、新兴应用转型的关键阶段。[来源：Prismark 2024；CPCA 2024] 2. AI服务器、新能源汽车、5G通信三大新兴领域合计贡献超过35%的PCB增量需求，正逐步替代传统消费电子成为行业增长主引擎。[来源：CPCA行业趋势报告2025；中金公司2024] 3.高端PCB产品（HDI、IC载板、高频高速板）的技术壁垒和利润率显著高于传统PCB，IC载板毛利率约25%-40%（ABF载板头部企业可达35%-40%，BT载板约25%-30%），而传统FR-4 PCB毛利率仅15%-20%。[来源：智研咨询2024；各上市公司年报] 4.行业集中度持续提升，全球CR10约29.6%，中国CR10约42.1%，预计2027年将突破50%，行业进入"强者恒强"阶段。[来源：CPCA 2024；Prismark 2025] 5.中国大陆IC载板自给率不足20%，国产替代空间巨大，深南电路、兴森科技等企业已在FC-BGA量产领域取得突破。[来源：CPCA 2025；深南电路2024年报] 三、市场规模与增长预测 3.1历史规模（2019-2024） 2024年全球PCB市场同比增长约3.9%，首次突破900亿美元大关。中国市场增速持续领跑全球，2024年同比增长约4.6%。 [来源：Prismark 2024；CPCA 2024] 3.2未来预测（2025-2030） 预计2024-2030年全球PCB市场CAGR约5.0%，中国市场CAGR约6.0%，均高于全球GDP增速。 乐观情景下，AI和新能源双重爆发可能推动全球市场突破1,450亿美元。 [来源：Prismark长期预测；中金公司/招商证券/国泰君安2024] 3.3细分市场增长亮点 AI服务器PCB：2024-2030年CAGR超25%，是最确定的增量赛道汽车PCB：2024-2030年CAGR约9.5%，新能源车单车PCB用量是燃油车的3-5倍IC载板：2024-2030年CAGR约6.5%，ABF载板供需缺口持续至2027年高频高速PCB（5G）：2025年全球市场规模约85亿美元，CAGR约10.7% [来源：Prismark；Yole Développement；Frost & Sullivan 2024-2025] 四、竞争格局总结 全球PCB行业呈现"大市场、小企业"的分散竞争特征，TOP 10企业合计份额不足30%。区域格局为中国大陆（53%）、中国台湾（18%）、日本（10%）、韩国（5%）、东南亚（~8%）多极并存。 大陆企业快速崛起：深南电路、沪电股份、景旺电子等已进入全球TOP 10榜单，在通信PCB、AI服务器板、IC载板等领域形成差异化竞争优势。鹏鼎控股以约245亿元年产值蝉联全球产值冠军。 集中度加速提升：下游需求升级（AI服务器/汽车电子）、环保政策趋严、客户认证壁垒（12-36个月）共同推动行业洗牌，中小产能持续出清。 [来源：CPCA《2024年中国印制电路行业排行榜》；Prismark 2025] 五、投资机会Top 3 六、风险提示Top 3 1.技术替代风险：硅中介层（Silicon Interposer）、先进封装技术可能在中低端PCB领域形成替代威胁，传统多层板厂商需加速向高端产品转型。[来源：Prismark 2024] 2.产能过剩风险：2024-2025年大陆PCB企业集中扩产，若AI/新能源汽车需求不及预期，部分细分领域（如常规HDI、多层板）可能出现阶段性产能过剩。[来源：各上市公司公告] 3.地缘政治风险：中美科技博弈持续升级，美国对华出口管制和"友岸外包"策略可能影响大陆PCB企业的国际竞争力和海外订单。[来源：CPCA 2024年度报告] 七、投资价值一句话总结 （本章完·） 第一章行业概览 1.1 PCB行业定义与分类 1.1.1行业定义 印制电路板（Printed Circuit Board，简称PCB）被称为""电子产品之母""，是电子元器件的支撑体，也是电子元器件电气连接的提供者。PCB通过矿物绝缘印刷在基板上的导电图形，使各种电子零件按照设计图纸进行布线、焊接和固定，从而实现电路功能。 简而言之，任何含有电子或特殊电路负荷的组件，为了达到传输电流、维系信号的作用，都必须借助PCB来实现。从智能手机到卫星导航系统，从汽车电控单元到AI服务器，PCB无处不在，是现代电子信息产业的基石。 [来源：中国电子电路行业协会（CPCA），《中国印制电路板行业年鉴2024》；PracticalElectronics Handbook，Ian Scott，2018] 1.1.2主要分类方式 PCB可按多种维度进行分类，以下是行业中最常用的三种分类方法： （1）按基材分类 （2）按层数和结构分类 🔑关键结论 1. PCB是全球电子产业链最基础的环节之一，2024年全球PCB产值达到915亿美元，连续多年保持增长态势。中国是全球最大的PCB生产国，中国大陆PCB产值占全球比重约53%，稳居世界第一。[来源：Prismark，2024年4月；CPCA，2024年行业统计公报] 2.高端PCB产品（HDI、IC载板、高频高速板）的技术壁垒和利润率显著高于传统PCB，是行业升级的核心方向。以IC载板为例，其毛利率可达30%-40%，而传统FR-4 PCB毛利率通常仅为15%-20%。[来源：智研咨询，2024] 3.下游应用结构正在发生深刻变化：新能源汽车、AI服务器、5G通信三大新兴领域合计贡献了超过35%的PCB增量需求，正逐步替代传统消费电子成为行业增长的主引擎。[来源：CPCA行业趋势报告，2025] 1.2 PCB行业发展历程 PCB技术的发展史，本质上是一部电子产业微型化、集成化、高速化的演进史。 1.2.1发展阶段 第一阶段：萌芽期（1840s-1920s）——从手工布线到平面印刷 1840年代：最早的电路连接方式为手工布线，即用导线将各个电子元件逐一连接。1903年：美国工程师Albert Hanson提出将导线压入平板绝缘材料的概念，首次展示了层叠式电池用的薄铜箔片。1925年：美国工程师Charles Ducas发明了在绝缘基底上印刷导电油墨的方法，被公认为PCB技术的诞生标志。 [来源：Practical Electronics Handbook；IEEE History Center] 第二阶段：工业化期（1940s-1960s）——双面板和多层板的出现 1943年：二战期间，美国将PCB技术大规模应用于军用地对空无线电通讯设备，开创了PCB工业化应用的先河。1948年：PCB开始在美国商业领域应用。1950年代：多层PCB技术出现，解决了复杂电路中布线密度不足的问题。1955年：中国开始研究PCB技术，标志着中国PCB产业的萌芽。 [来源：《中国电子工业史》；CPCA行业白皮书] 第三阶段：高密度化期（1970s-1990s）—— HDI与SMT技术革命 1970年代：高密度互连（HDI）技术问世，采用激光钻孔和微孔技术，实现了更精细的线路间距，极大提升了单位面积的布线密度。1980年代：**表面贴装技术（SMT）**取代传统的通孔插装技术（THT），使元器件可以直接贴装在PCB表面，大幅缩小了电子产品体积。1990年代：随着PC和早期移动通信设备的普及，PCB产业进入高速增长期。 [来源：Prismark历史回顾；《Surface Mount Technology》，Gilmore，1999] 第四阶段：高速高端化期（2000s-2010s）——高频高速与IC载板崛起 2000年代：智能手机爆发式增长，推动HDI板和FPC需求激增。2008年后：IC封装基板（IC Substrate）技术快速发展，成为半导体先进封装的核心载体。2010年代：4G通信、云计算兴起，高频高速PCB成为新的增长点。 [来源：CIPC World PCB Report 2020] 第五阶段：智能化与AI驱动期（2020s至今）—— AI算力革命重塑PCB需求结构 2020年至今：AI大模型、数据中心、自动驾驶、新能源汽车三大趋势共同驱动PCB行业向更高密度、更高频、更高可靠性方向演进。AI服务器对高层数（20-30层以上）、低损耗（Low Loss / Ultra Low Loss）PCB的需求爆发。800G光模块和PCIe 5.0/6.0标准推动了超低损耗PCB材料的产业化。IC载板成为半导体国产替代的核心战场，中国大陆在ABF载板领域加速追赶。 [来源：CPCA《2025年中国PCB行业趋势展望》；Prismark 2024 Forecast] 🔑关键结论 1. PCB技术经历了""单面板→双面板→多层板→HDI→IC载板→高频高速""六个阶段的持续迭代，每一次技术跃迁都伴随着下游应用的重大变革。当前行业正处于从""高密度""向""超高频+超高可靠性""转型的新阶段。[来源：CPCA行业白皮书，2025] 2.过去十年，PCB行业的技术升级速度明显加快：HDI板渗透率从2015年的约15%提升至2024年的超过40%；IC载板市场规模年均复合增长率（CAGR）达8%-10%，远高于传统PCB的3%-4%增速。[来源：智研咨询，2024；Prismark Forecast] 3.中国PCB产业从2006年起超越日本成为全球最大生产基地，此后一直蝉联世界第一。2024年中国大陆PCB总产值约为470亿美元（约3,380亿元人民币），占全球53%。但高端产品（尤其是IC载板和高端HDI）的国产化率仍不足30%，存在巨大的国
