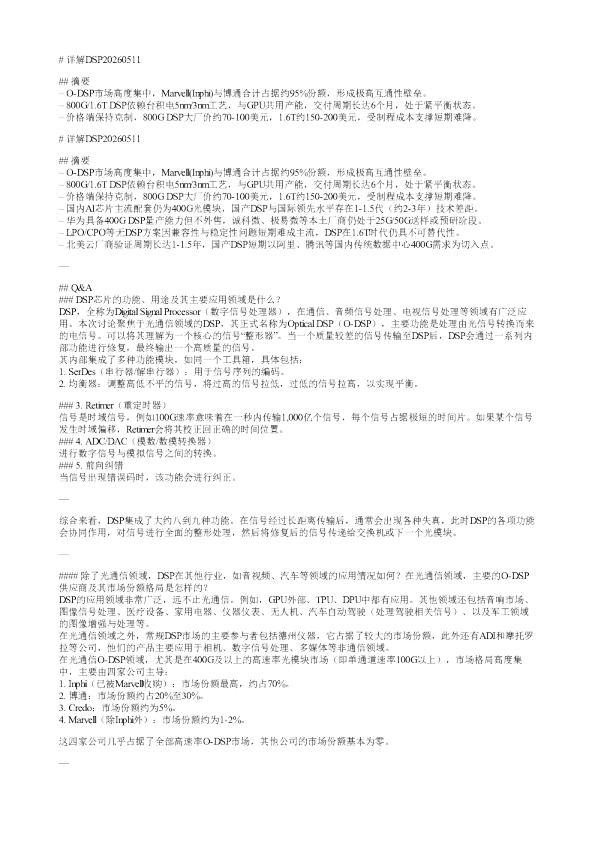

详解DSP20260511

##摘要–O-DSP市场高度集中，Marvell(Inphi)与博通合计占据约95% 份额，形成极高互通性壁垒。–800G/1.6T DSP依赖台积电5nm/3nm工艺，与GPU共用产能，交付周期长达6个月，处于紧平衡状态。–价格端保持克制，800G DSP大厂价约70-100美元，1.6T约150-200美元，受制程成本支撑短期难降。 #详解DSP20260511 ##摘要–O-DSP市场高度集中，Marvell(Inphi)与博通合计占据约95% 份额，形成极高互通性壁垒。–800G/1.6T DSP依赖台积电5nm/3nm工艺，与GPU共用产能，交付周期长达6个月，处于紧平衡状态。–价格端保持克制，800G DSP大厂价约70-100美元，1.6T约150-200美元，受制程成本支撑短期难降。–国内AI芯片主流配套仍为400G光模块，国产DSP与国际领先水平存在1-1.5代（约2-3年）技术差距。–华为具备400G DSP量产能力但不外售，诚科微、极易微等本土厂商仍处于25G/50G送样或预研阶段。–LPO/CPO等无DSP方案因兼容性与稳定性问题短期难成主流，DSP在1.6T时代仍具不可替代性。–北美云厂商验证周期长达1-1.5年，国产DSP短期以阿里、腾讯等国内传统数据中心400G需求为切入点。 ## Q&A### DSP 芯片的功能、用途及其主要应用领域是什么？DSP，全称为Digital Signal Processor （数字信号处理器），在通信、音频信号处理、电视信号处理等领域有广泛应用。本次讨论聚焦于光通信领域的DSP，其正式名称为Optical DSP（O-DSP），主要功能是处理由光信号转换而来的电信号。可以将其理解为一个核心的信号“整形器”。当一个质量较差的信号传输至DSP后，DSP会通过一系列内部功能进行修复，最终输出一个高质量的信号。其内部集成了多种功能模块，如同一个工具箱，具体包括： 1.SerDes（串行器/ 解串行器）：用于信号序列的编码。2. 均衡器：调整高低不平的信号，将过高的信号拉低，过低的信号拉高，以实现平衡。 ### 3.Retimer（重定时器）信号是时域信号，例如100G速率意味着在一秒内传输1,000 亿个信号，每个信号占据极短的时间片。如果某个信号发生时域偏移，Retimer会将其校正回正确的时间位置。### 4.ADC/DAC（模数/ 数模转换器）进行数字信号与模拟信号之间的转换。### 5.前向纠错当信号出现错误码时，该功能会进行纠正。 综合来看，DSP集成了大约八到九种功能。在信号经过长距离传输后，通常会出现各种失真，此时DSP的各项功能会协同作用，对信号进行全面的整形处理，然后将修复后的信号传递给交换机或下一个光模块。 — ####除了光通信领域，DSP在其他行业，如音视频、汽车等领域的应用情况如何？在光通信领域，主要的O-DSP供应商及其市场份额格局是怎样的？DSP的应用领域非常广泛，远不止光通信。例如，GPU外部、TPU、DPU 中都有应用。其他领域还包括音响市场、图像信号处理、医疗设备、家用电器、仪器仪表、无人机、汽车自动驾驶（处理驾驶相关信号）、以及军工领域的图像增强与处理等。在光通信领域之外，常规DSP市场的主要参与者包括德州仪器，它占据了较大的市场份额，此外还有ADI 和摩托罗拉等公司，他们的产品主要应用于相机、数字信号处理、多媒体等非通信领域。在光通信O-DSP领域，尤其是在400G及以上的高速率光模块市场（即单通道速率100G以上），市场格局高度集 中，主要由四家公司主导：1.Inphi（已被Marvell收购）：市场份额最高，约占70%。 2.博通：市场份额约占20%至30%。3.Credo：市场份额约为5%。4.Marvell（除Inphi外）：市场份额约为1-2%。 这四家公司几乎占据了全部高速率O-DSP市场，其他公司的市场份额基本为零。 ####光通信领域主流DSP供应商采用的工艺节点以及上游供应链情况是怎样的？在光通信DSP领域，市场份额领先的博通和Marvell（原Inphi）均在台积电进行流片。不同速率的DSP 产品采用了不同的工艺节点：400G DSP主要使用7nm产线，800G DSP使用5nm产线，而1.6T DSP也采用先进的3nm或5nm工艺。目前台积电的7nm产线产能相对有富余，但2nm、3nm和5nm产线则非常紧张，需要提前规划产能。因此，800G及以上速率的DSP生产都依赖于这些先进且紧张的制程。至于Credo和MaxLinear的流片地点，由于其合计市场份额不足10%，所以关注较少，具体情况不太了解。 #考虑到2026年800G和1.6T光模块正快速放量，其配套DSP的当前产能与需求关系如何，是否存在供应缺口？目前，DSP的供需基本平衡，市场可以买到货，但并非供应充裕。其主要挑战在于交付周期较长，通常需要六个月。与一些完全无法下单的其它光模块物料不同，DSP供应商接受订单，但客户需要等待较长的交付时间。这种状况背后存在一个深层原因：DSP的生产与GPU共用台积电的3nm、5nm等先进工艺产线。从整个产业链的角度看，产线的优先级会倾向于生产GPU。因为如果GPU产能不足，即使生产出再多的DSP和光模块也无法形成有效配套。相反，在保证GPU供应的前提下，可以灵活调配光模块的数量。因此，四大云服务厂商会与台积电进行密切沟通和协调，以确保GPU和DSP的产能能够配套生产。这种协调机制使得光模块厂商虽然面临较长的采购周期，但不必过分担心完全买不到DSP。最终，生产出的DSP总量会与GPU相匹配，并主要流向美国的AI数据中心。总体而言，DSP的供应状态既非绝对的“卡脖子”，也非随手可得，而是处于一种需要提前半年规划的紧平衡状态。 #鉴于台积电2nm、3nm、5nm等先进工艺节点在2026年出现价格上涨，这种上游成本压力是否已传导至DSP的终端用户？ 台积电的制程价格上涨，更多是一种筛选客户的策略，主要影响的是小客户。对于像英伟达、博通这样的大客户，并未听说有明确的价格上涨。虽然这些先进工艺的流片成本本身就非常高昂，一次流片费用可达一两千万美元级别，但目前并未观察到DSP本身出现明显的价格上涨。其供应端的主要压力体现在交付周期长，需要等待半年才能拿到货，而不是价格问题。与其他一些物料动辄上涨30%至50%的情况不同，DSP的价格保持了相对稳定。 #展望未来半年至一年，相同料号的DSP价格是否存在波动可能？另外，随着1.6T光模块的逐步上量，其配套DSP的单价与800G时代相比将有何变化？目前DSP 的制造成熟度较高，研发成本已基本摊销，因此涨价或降价的可能性均不大，价格预计将维持现有水平。当前，800G DSP的价格对于大厂约为70多美元，小厂则在100美元左右。1.6T DSP的价格大厂约为150美元，小厂则为200美元。预计在2026年和2027年，1.6T DSP的价格不会出现下跌，其价格走势完全取决于台积电的产能富裕程度。如果台积电产能不充裕，无论DSP由哪家公司设计，其价格下降的可能性基本不存在。 #目前国内主流国产AI芯片，如华为升腾、寒武纪及海光等，其配套光模块的速率水平是怎样的？由于国内缺乏高算力芯片，目前国产AI芯片的标准配置是400G光模块，其中包含一颗400G DSP。因为算力相对较 低，没有必要配置更高带宽的光模块。因此，国内市场目前没有批量的800G光模块出货。少量采购的800G光模块主要用于配 ###第一段套通过非正常渠道进入国内的H100、H200 等芯片，或由部分厂商用于其东南亚的数据中心。整体而言，国内市场的批量需求仍以400G光模块为主。 ###问题1：从国内市场来看，有哪些厂商正在研发O-DSP相关产品或具备相应的技术储备？他们的技术进展处于何种阶段？在O-DSP（光通信DSP ）领域，华为的技术实力最强，但其产品不对外销售。除华为外，国内目前没有其他公司能够量产400G O-DSP。其他几家公司，如诚科微、极易微和比特科技，尚处于研发或送样阶段。具体来说，这些公司的产品大多停留在单通道25G或50G的送样阶段，甚至部分仍未有样品产出。目前，仅有单通道25G的产品实现了定版，而单通道50G的定版产品几乎没有，单通道100G的产品则尚未问世。无论是采用8x50G还是4x100G方案的400G光模块，其所需的DSP在国内均未实现量产。这些公司与领先水平相比，大约存在一代到一代半的技术差距。 ###问题2：从IP层面来看，构成DSP需要哪些核心IP？国内DSP厂商在IP获取上通常采用何种策略？DSP所需的核心IP主要包括SerDes、ADC/DAC以及前向纠错这三类。其中，SerDes IP和ADC IP市场上存在第三方 供应商。对于DSP厂商而言，获取IP主要有两种途径。初创公司为了加快研发进程，可能会选择直接购买成熟的 IP。而像诚科微、极易微这类逐步发展起来的公司，由于有长期的技术积累，其IP基本以自研为主，较少外购。开发自有IP对初创企业也是一种商业模式，可以在研发DSP整芯的同时，通过出售IP获得部分收入，以支持高昂的研发投入。一颗DSP的完整研发周期通常需要3年左右，流片数次，总投入可达30亿人民币。因此，通过IP授权或销售可以缓解研发期间的资金压力。总而言之，一家成熟的DSP厂商，无论通过自研还是外购，都必须掌握所有必需的IP。 — ###问题3：在光通信领域，光模块厂商引入新的DSP供应商通常遵循怎样的流程？整个验证周期大约需要多长时间？光模块厂商引入新DSP供应商主要有两种方式。第一种是在产品设计阶段就将多款DSP 方案纳入考量，这种方式速度较快，但会增加研发费用和精力，且不同DSP间的互联互通性问题可能非常复杂。第二种是在某款DSP（如Marvell）已量产后，出于成本或供应安全的考虑，再引入新的供应商（如博通）。无论采用哪种方式，评估验证流程基本一致。首先需获得下游客户的同意，然后模块厂用新的DSP制作样品，进行内部性能测试。测试通过后，将样品送至客户处进行互通互联验证。客户验证通过后，模块厂再将搭载新DSP的光模块样品（通常为几十个）交付客户，供其在交换机上进行大规模使用测试，并同步开展环境可靠性验证。模块厂自身也需要对新DSP模块进行完整的环境可靠性与功能测试。当双方的验证均无问题后，模块厂会发布工程变更通知，正式将新DSP纳入合格供应商列表。整个流程中，最耗费精力的环节是功能和互通互联验证，因为DSP内部 逻辑复杂，可能在一个客户的交换机上运行正常，但在另一客户的设备上出现问题。整个验证周期，模块厂内部需要约半年，云厂商客户也需要约半年，因此总时长通常在一年左右，进度较慢的可能需要一年半。 #采用NPO或CPO这类光电合封方案，对DSP芯片厂商会产生什么影响？NPO/CPO与DSP属于不同的技术维度。由于NPO和CPO 方案将光电传输距离大幅缩短，电信号质量得到改善，因此当前这一两代的NPO和CPO方案不需要集成DSP。不过，随着未来速率的进一步提升，信号质量可能会再次下降，届时可能需要重新引入DSP。具体来看，下一代NPO基本就需要使用DSP，而CPO可能在更晚的阶段才需要。与此不同，LPO方案则完全不使用DSP，而TRO或LO方案只使用半个DSP（仅包含CDR功能），这些方案的出现确实会对DSP市场构成直接影响。 #国内DSP设计能力最强的华为，与其他本土厂商的技术差距具体有多大？追赶这样的差距大概需要多长时间？华为无疑是国内DSP技术最强的厂商，其基于单通道100G技术的400G DSP已经实现大规模应用，800G产品可能处于研发阶段但尚未公开。其他国内厂商中，比特科技由前华为DSP团队创立，选择直接从高端的400G DSP切入，目前仍处于研发状态。而诚科微、极易微等公司则采取从低端向高端逐步迭代的路径，目前25G单通道产品已量产，50G产品接近完成但尚未定版，
