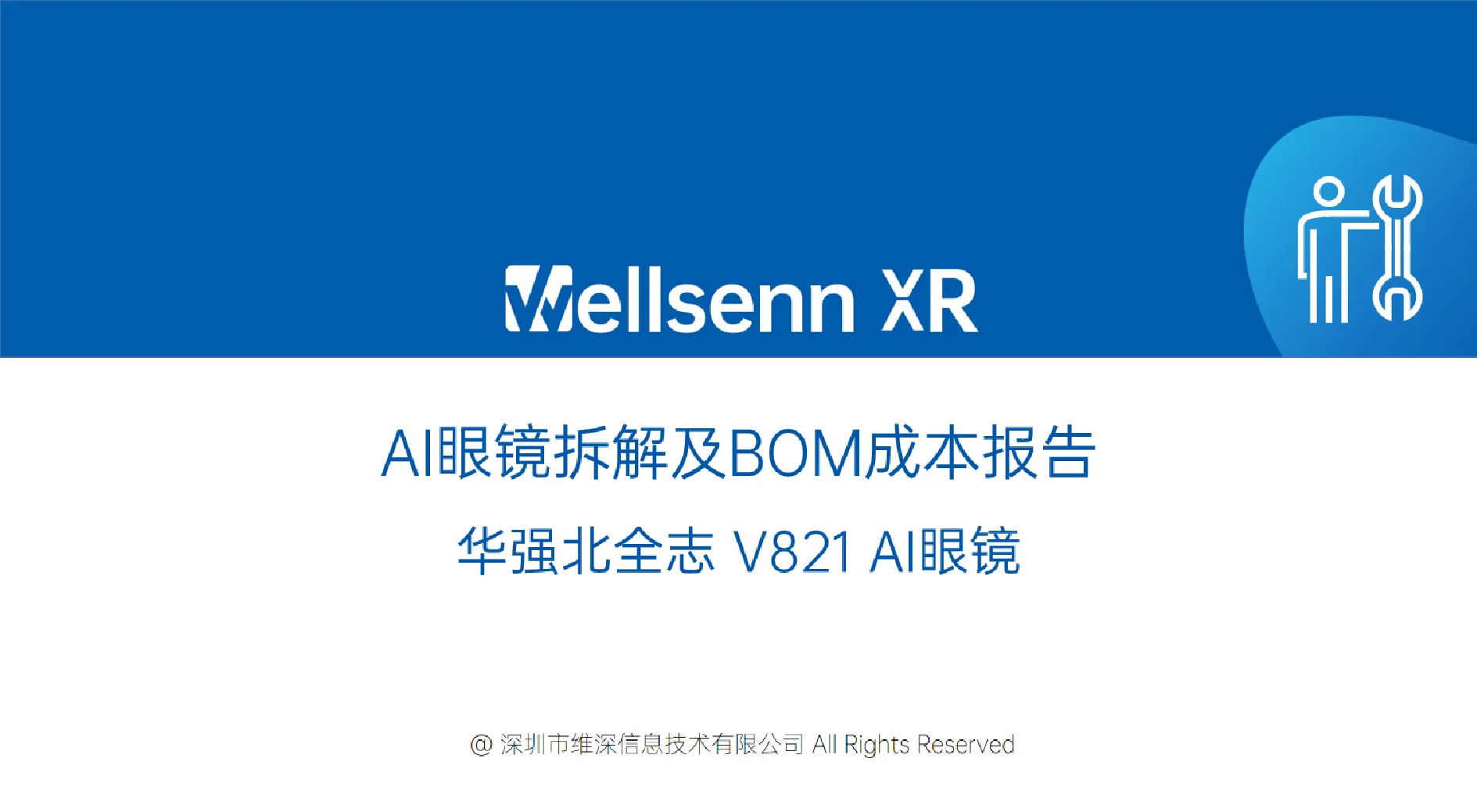

AI眼镜拆解及BOM成本报告：华强北全志V821 AI眼镜

Viellsenn XR AI眼镜拆解及BOM成本报告华强北全志V821AI眼镜 @深圳市维深信息技术有限公司ARightsReserved 前言 全志V821AI眼镜以低成本，低功耗实现了AI眼镜的音频、拍摄、语音交互等功能，满足了AI眼镜的基础功能需求。根据维深WelsenXR的拆解及基于当前时点的市场行情调研统计，全志V821AI眼镜的BOM成本约22.64美元，综合硬件成本19.14美元，按美元汇率7.2计算，全志V821AI眼镜的税后综合成本约184.20元（不含开模费、不良和运损等）。 综合硬件成本按种类划分，蓝牙音频SOC芯片杰理JL7018F6成本约1.2美元，占比约5.30%，多目IPCSOC芯片全志V821成本约1.6美元，占比约7.07%：ROM芯片成本约2.0美元，占比8.83%；摄像头成本约1.5美元，占比6.63%。总体来看，SOC、ROM、摄像头的合计核心成本达6.3美元，合计占比27.83%。 综合硬件成本按供应链厂商划分，青橙无线作为OEM/ODM供应商，价值量最高，约3.5美元，占比约15.46%：芯存科技作为ROM芯片供应商，价值量约2美元，占比8.83%：全志科技作为多目IPCSOC芯片供应商，价值量约1.6美元，占比约7.07%；杰理科技作为蓝牙音频SOC芯片供应商，价值量约1.2美元，占比5.30%；格科微作为摄像头CMOS供应商，价值量约0.9美元，占比3.98%。 综合硬件成本按品类来看，芯片成本最高，约为6.26美元，占比约27.65%：OEM/ODM成本约3.5美元，占比15.46%；结构件成本约3.1美元占比约13.69%。电源成本约2.01美元，占比8.88%。 综合硬件成本按供应链国别来着，全志V821AI眼镜的全部硬件都来自国产供应商，因此国产供应商价值量为22.64美元，占比100%。 目录 、全志V821AI眼镜参数配置二、全志V821AI眼镜逻辑框图三、全志V821AI眼镜拆解：眼镜拆解图四、全志V821AI眼镜主板分析（1）主板-正面芯片信息（2）主板-背面芯片信息-（3）主板-BOM清单表-五、全志V821AI眼镜拆解：左镜腿六、全志V821AI眼镜拆解：左镜腿组件七、全志V821AI眼镜拆解：右镜腿八、全志V821AI眼镜拆解：右镜腿组件九、全志V821AI眼镜拆解：镜框十、全志V821AI眼镜拆解：转轴十一、全志V821AI眼镜拆解：摄像头十二、全志V821AI眼镜拆解：眼镜BOM（除主板外）十三、全志V821AI眼镜综合成本十四、全志V821AI眼镜综合成本构成十六、全志V821AI眼镜综合重量构成- 全志V821AI眼镜逻辑框图 Viellsenn XR 全志V821AI眼镜拆解：眼镜拆解图 全志V821A眼镜拆解：主板 ●杰理科技JL7018F6 全志V821AI眼镜的SOC采用了杰理科技的蓝牙音频SOCJL7018F6，该芯片采用32位双核DSP，最高工作主频160MHz，集成640KB片上SRAM，内置32KBiCache和16KBDCache，还有IEEE754单精度FPU以及数学加速引擎，能高效处理各种复杂运算。支持多种音频格式解码，具备语音处理的丢包隐藏（PLC）、单/双麦克风环境噪声消除(ENC）、多频段DRC限制器以及多频段EO配置等功能，支持24位DAC（信噪比≥104dB），24位ADC（信噪比≥95dB）。符合BluetoothV5.3+BR+EDR+BLE规范，支持AoA/AoD方向寻找、LE音频BIS/CIS全功能，满足class2和class3发射功率要求，最大发射功率+9dbm，EDR接收器灵敏度最低-95dbm。内置锂电池充电管理器、LDO和BuckDC-DC转换器，充电电流最高20OmA，睡眠电流小于2uA。集成低功耗电容式触摸开关，内置多个低功耗触摸通道，支持实现触摸功能。采用了QFN40（5mm×5mm）封装。 在全志V821AI眼镜中，杰理JL7018F6主要用于充当智能眼镜控制中枢，支持底层系统运行，提供蓝牙连接、音频解码、双麦克风降噪、电源管理等功能。同时结合电容式触摸条，基于电容变化量判断实现触摸功能。 全志V821A眼镜拆解：主板 ●芯存科技XCSD32G-SA 全志V821AI眼镜采用了芯存科技的SDNAND芯片XCSD32G-SA，该芯片容量32Gb实际容量29.92Gb，读速率70MB/s，写速率15MB/s，待机电流70uA，工作电流6mA，擦写次数3000-4000次（MLC），平均无故障时间（MTBF）1.000.000小时，支持最高时钟频率50MHZ，支持SD模式与SPI模式，工作温度-10℃至85℃，采用LGA8封装，尺寸8×7.0mm。 在全志V821AI眼镜中，ROM芯片主要存储设备运行日志、文件以及运行过程中产生的数据等。 ●全志科技V821 全志V821AI眼镜采用了全志科技的低功耗多目IPCSOCV821，该芯片集成双RISC-V架构处理器、ISP和硬件编码单元，支持4MP摄像头接入、ISP处理和H.264编码，支持单、双、三目摄像头接入方案，集成WiFi、LDO、IRCUTDriver和AudioCodec等模块。ISP能力上最大支持3264×2448分辨率Sensor接入，支持3A算法和参数可调，最大支持2通道分时复用，支持像素坏点校正和镜头阴影校正，支持局部色调映射、空域降噪和时域降噪、色彩调节和色彩增强等。采用QFN88封装，封装尺寸9mmx9mm。 在全志V821AI眼镜中，多目IPCSOC芯片主要用于处理摄像头传感器的数据，实现图像拍摄、视频录制等功能，同时基于内置WiFi模块，实现与智能手机间的无线连接，进行数据传输。 全志V821A/眼镜拆解：主板 ●未知 丝印510R952。 维安WMR12P02T1 全志V821AI眼镜采用了维安的20VP沟道增强型功率MOSFETWMR12P02T1，该器件采用电源沟槽技术，最大限度地降低导通电阻，同时保持卓越的开关性能。漏极电压VDS20V，连续漏极电流ID-11.5A(25℃)，最大漏极电压VGS为-4.5V时，导通电阻<17mQVGS为-2.5V时，导通电阻<22mQ。采用DFN2020-6L封装。 在全志V821AI眼镜中，凭借MOSFET的高功率和电流处理能力，可实现开关控制、电流调节等功能，满足相关电路对功率管理的要求。 全志V821A眼镜拆解：主板 ●海栎创HAA9209 全志V821AI眼镜采用了海栎创FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的3.2W单声道音频功率放大器HAA9209，该芯片的差分输入架构和PSRR可有效提高对RF噪声的抑制，具有极低关断电流，OCP、OTP、UVLO保护功能增强系统的可靠性开启、关闭POP-click抑制功能改善系统的听觉感受，同时简化系统调试。采用DFN2x28L封装。 在全志V821AI眼镜中，音频功放芯片主要用于处理音频指令，实现音频播放功能。 ●微源LP4069PQVF-435 全志V821AI眼镜采用了微源半导体的单节锂离子电池完整恒流/恒压线性充电器LP4069P，该芯片内部集成MOSFET架构，不需要外部检测电阻，也不需要阻断二极管。集成热反馈调节充电电流，限制高功率工作或高环境温度期间的芯片温度。集成充电电流监控器、欠压锁定、自动充电、状态引脚等，当充电电流达到最终浮动电压后降至1/10设置电流值时，会自动终止充电周期。采用TDFN-8封装。 在全志V821AI眼镜中，锂电池充电器芯片主要用于锂电池的充电管理。 全志V821A眼镜拆解：主板 ●普冉PY25Q64HA-UXH-IR 全志V821AI眼镜采用了普冉的低功耗多1/OSPINORFIaSsh芯片PY25Q64HA-UXH-IR，该芯片容量8MB，支持X1、X2、X4MultiI/O、QPI及DTR模式，具备10万次编程/擦除循环和20年数据保留期。支持页编程（256字节）、扇区擦除（4K字节）、块擦除（32K/64K字节）及全芯片擦除，具有硬件软件保护机制、OTP安全寄存器和128位唯一ID，待机电流15uA，深度掉电电流0.2uA。工作电压2.3V至3.6V，工作温度-40℃至85℃，采用8-PadUSON封装，尺寸3×2x0.55mm。 在全志V821AI眼镜中，NORFlash芯片主要用于存储固件代码、配置文件、设备标识、启动程序等需要频繁读取和执行的数据。 ●海栎创HAA9209 全志V821AI眼镜采用了海栎创FM无干扰、带防破音AB/D类可切换、高效率，无滤波器的3.2W单声道音频功率放大器HAA9209，该芯片的差分输入架构和PSRR可有效提高对RF噪声的抑制，具有极低关断电流，OCP、OTP、UVLO保护功能增强系统的可靠性，开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。采用DFN2×28L封装。 在全志V821AI眼镜中，音频功放芯片主要用于处理音频指令，实现音频播放功能。 全志V821A/眼镜拆解：主板 摄像头接口 ●丝印P15DFG02丝印P15DFG02 ●麦克风 全志V821AI眼镜主板上集成了两颗底进音麦克风，拾音孔开孔位于主板上，并通过镜腿结构件上的软胶结构将拾音孔方向分别导向镜腿顶部与底部，形成双麦克风阵列，面向环境与人脸拾音，实现双麦克风降噪。其中朝向镜腿底部拾音的麦克风位于主板上的开孔旁有两颗LED灯用于电源状态提醒，与镜腿结构件的底部开孔共用，即镜腿底部的开孔既用于麦克风拾音，也用于状态LED灯提示，位于镜腿顶部的开孔则只用于麦克风拾音。 全志V821A/眼镜主板BOM 全志V821AI眼镜拆解：左镜腿 ●左镜腿内壳 全志V821AI眼镜左镜腿内壳为靠近人脸侧结构件，用于保护镜腿内部组件。内壳表面采用磨砂工艺，内侧贴有胶水黏合的异形FPC天线，FPC天线通过触点与主板上的金属探针连接。 左镜腿结构件 全志V821AI眼镜左镜腿结构件上集成了主板、电池、扬声器、相机按键、充电触点等组件，其中主板上集成了麦克风、蓝牙音频SOC、电源管理芯片等电子元件，通过B2B连接器与镜框FPC、摄像头模组连接。同时镜腿外表面采用了长条突起作为触摸反馈补偿，在交互上可以实现更精准的定位。 全志V821AI眼镜拆解：左镜腿组件 ●主板 全志V821AI眼镜的主板位于眼镜的左镜腿上，通过与镜框FPC上的B2B连接器连接实现对整副眼镜的电气控制。主板的ROM以及多目IPCSOC上覆盖有硅脂进行辅助散热。 触摸条 全志V821AI眼镜的触摸条上集成了相机按键按钮，由胶水黏合于镜腿外壳上，通过B2B连接器与主板连接。触摸条背部有未使用的双面胶。 ●扬声器 全志V821Al眼镜采用了开放式扬声器，模组尺寸约18.20×14.20x5.0mm，采用了13.0×8.0mm跑道形振膜。出音口朝向镜腿底部开孔，顶部并没有出音口。 ●电池 全志V821AI眼镜采用了三节锂电池，其中一节锂电池位于左镜腿，与主板、充电触点连接，还有两节锂电池位于右镜腿。每节锂电池典型容量100mAh，充电限制电压3.8V. 全志V821AI眼镜拆解：右镜腿 右镜腿结构件 全志V821AI眼镜右镜腿结构件上集成了转接PCBA、两节电池、扬声器以及开关滑块等组件，转接PCBA用于连接电池、扬声器组件与镜框FPC，转接PCBA上集成的开关滑块可实现AI眼镜的电源开关管理。 全志V821AI眼镜拆解：右镜腿组件 ●转接PCBA 全志V821AI眼镜的转接PCBA位于右镜腿上，其上集成了B2B连接器、FPC连接器、开关按键等组件，以及电阻和电感，并没有集成过流保护、过压保护、电池电量计等电源管理芯片，主要作用是连接电池、扬声器组件，以及与镜框FPC连接，与左镜腿的主板、扬声器、电池等组件形成完整的电气回路，实现AI眼镜的功能，并提供
