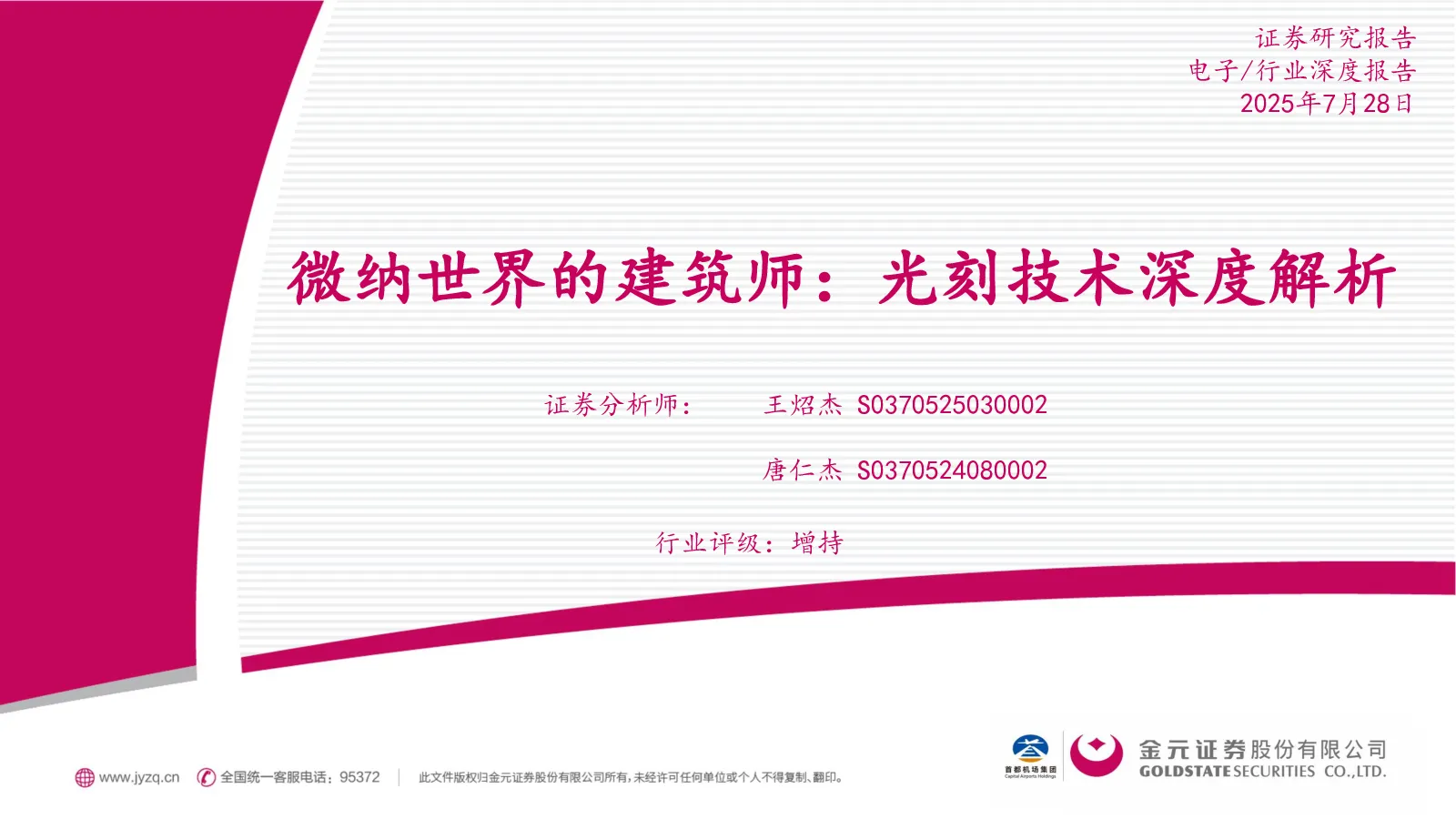

电子行业深度报告：微纳世界的建筑师：光刻技术深度解析

微纳世界的建筑师：光刻技术深度解析 行业评级：增持 摘要 •光刻工艺是半导体制造技术中重要组成部分，每个掩模层均需要光刻作为起始工艺点。一个具有4个金属层、0.13μm的CMOS（互补型金属氧化物半导体）集成电路制造工艺中，有474个工艺步骤，使用了超过30个掩模层，其中212个步骤与光刻曝光相关，105个步骤与使用光刻胶图像的图案转移相关。光刻的重要性不仅因掩模层的需求，更重要的是它通常决定了下一个技术节点的限制因素。对于每一个节点，最小特征尺寸（线宽/栅长）以及线距都会降低至上一个技术节点的1/√2（约70%），电路密度的降低系数为2。 •逻辑芯片金属互连层较为复杂，而存储芯片（DRAM和NAND)的核心存储阵列由高度规则的线/间隔结构组成，其线宽和间距通常都被压到极限且非常均一。对于DRAM，存储单元的字线和位线通常采用最小可能的线宽以取得最大电容和最小占用面积。在逻辑和存储中，pitch的挑战有所不同。逻辑电路中最小pitch往往出现在第一层金属互连和晶体管层。例如7nm逻辑的M1线/槽pitch约为40nm。相比之下，存储阵列的pitch基本固定在单一最小值，例如DRAM字线pitch整个阵列内恒定（除了边缘过渡区），NAND平面栅极pitch也是固定值。 •光刻工艺的基本流程包含旋涂光刻胶->预烘烤（前烘）->曝光->显影。但是，器件光刻工艺的前提是完成掩模版的设计及制造。光刻技术基于掩模可划分为有掩模光刻和无掩模光刻。无掩模版光刻（直写光刻技术）受限于生产效率与光刻精度等方面因素，目前还无法满足半导体产业大规模制造的需求。半导体掩模版作为集成电路生产的“母板”，其生产同样需要光刻。掩模版的制造可大体分为三块：CAM版图处理、光刻以及检测环节。掩模图形通常不是通过光罩复制得到的，而是采用直写光刻方式直接在空白掩模基板上生成图形。根据工艺节点和所需精度，直写设备包括高精度激光直写机或电子束直写机。对于较“大”的线宽（通常≥130nm的掩模最小线宽），可采用激光直写；而先进节点（130nm及以下甚至到几十纳米尺寸）由于激光衍射带来的分辨率限制，一般采用电子束直写光刻，以确保图形精度。 •匀胶显影机（Track)主要实现除曝光以外的其他光刻工艺，包括光刻材料的涂布（光刻胶）、烘烤、显影、晶圆背面的清洗等功能。对于浸没式工艺的晶圆还需要增添晶圆表面的去离子水冲洗等。工艺处理部分是Track的主体，其包括增粘模块（adhesionenhancement）、热盘（hotplate）、冷盘（chillplate)（温控单元，分别负责晶圆在涂胶（Coating）和显影（Developing）工艺前后的热处理与冷却，实现烘干及冷却）、旋涂、显影等主要工艺模块。 •光源是决定光刻机波长（λ）的核心要素。从I线（365nm波长）及以上波长光刻机一般使用的光源是高压汞灯。高压汞灯提供254-579nm波长的光，随后通过滤波器可以选择性的使用I线（365nm）、H线（405nm）或者G线（436nm）为光刻机提供照明光源。KrF（248nm波长）和ArF（193nm波长，包括浸没式）使用准分子激光器（excimer）作为光源。EUV光刻采用13.5nm波长的极紫外光，这种短波长的光无法由传统激光介质直接产生。当前业界采用激光等离子体光源（LPP）方案，用高功率CO₂激光脉冲反复击打高速抛射的微小锡金属液滴，在微小体积内产生高温等离子体，从中发射EUV光子。国内EUV光源发展线路包括：激光等离子体LPP路线、放电等离子体DPP路线、同步辐射/自由电子激光路线。 •光刻机的成像系统是半导体光刻技术的核心，其透镜（或反射镜）决定了光刻分辨率和成像质量。193nm波段的AR膜一般采用氟化物材料体系（如MgF₂、LaF₃等）以保证低吸收和高激光损伤阈值。典型双层或多层AR镀膜可将193nm垂直入射残余反射降至0.1%以下。总之，DUV物镜以高纯石英和CaF₂透镜结合AR镀膜实现高透过率；EUV物镜则以低热膨胀镜基配合Mo/Si多层膜实现高反射，两者材料体系截然不同。 •2024年，晶圆曝光设备、光刻处理设备、掩模版制造设备合计市场规模约293.67亿美元。随着2nm工艺导入，EUV光刻需求提升，2025年光刻工艺相关设备预计达312.74亿美元。随着AI、大数据、云计算等应用爆发性增长，服务器、数据中心及存储（Servers,Datacenters&Storage）市场在2025–2030年预计将以9%的年复合增长率攀升，同时半导体总销售规模有望突破1万亿美元大关。这一趋势直接拉动DRAM制程的晶圆需求增长，特别是面向HPC/AI的DRAM产能投放显著提升，同时，先进逻辑（≤7nm）持续向更高性能与更低功耗设计演进，推动每片晶圆上的图形层数不断增加。 •相关公司：设备厂商，汇成真空（301392.SZ）；芯源微（688037.SH）；中科飞测（688361.SH）；芯碁微装（688630.SH）。激光源混合气，华特气体（688268.SH）；凯美特气（002549.SZ）。投影物镜/高精度光学件，茂莱光学（688502.SH）；福晶科技（002222.SZ）。 •风险提示：光刻技术相关设备材料属于集成电路上游，周期性较强；设备折旧成本较高，产能不及预期对利润影响较大；相关产品专利权被海外巨头垄断；设备研发周期长，研发费用支出较大；先进制程催化光刻机需求，下游AI产业链进展不利影响；公司研发进度不及预期，产能爬坡较慢，毛利率下滑 目录 一、光刻：工艺的起点，也是节点的先决条件 七、光刻机分类 八、曝光的核心要素：波长、NA、k1 二、逻辑芯片光刻与存储芯片光刻差异 九、套刻误差及量测 三、光刻flow：涂胶、烘烤、曝光、显影 十、光刻机市场：ASML垄断高端，先进制程、高带宽存储驱动光刻市场 四、光刻“底片”：掩模版 十一、相关公司 五、曝光之外：匀胶显影 六、光刻工艺的参数 十二：风险提示 风险提示：光刻技术相关设备材料属于集成电路上游，周期性较强；设备折旧成本较高，产能不及预期对利润影响较大；相关产品专利权被海外巨头垄断；设备研发周期长，研发费用支出较大；先进制程催化光刻机需求，下游AI产业链进展不利影响；公司研发进度不及预期，产能爬坡较慢，毛利率下滑 光刻：工艺的起点，也是节点的先决条件 ➢光刻工艺是半导体制造技术中重要组成部分，每个掩模层均需要光刻作为起始工艺点。一个具有4个金属层、0.13μm的CMOS（互补型金属氧化物半导体）集成电路制造工艺中，有474个工艺步骤，使用了超过30个掩模层，其中212个步骤与光刻曝光相关，105个步骤与使用光刻胶图像的图案转移相关。例如，台积电7nmDUV工艺掩模层数增长至约87层，各掩模层均需要“曝光+显影”步骤，且根据工艺需求，如双图形化，则需要将一层金属拆成两次曝光，那么该层则需要多次曝光和图形转移。 ➢光刻的重要性不仅因掩模层的需求，更重要的是它通常决定了下一个技术节点的限制因素。对于每一个节点，最小特征尺寸（线宽/栅长）以及线距都会降低至上一个技术节点的1/2（约70%）。这样，电路密度的降低系数为2。随着技术的进步，节点名称不再真实反映最小特征尺寸，但技术节点趋势命名仍以70%的固定百分比计算。➢图表：光刻工艺是半导体制造技术种重要组成部分，每个掩模层均需要光刻作 逻辑芯片光刻与存储芯片光刻差异 ➢逻辑芯片金属互连层较为复杂，而存储芯片（DRAM和NAND)的核心存储阵列由高度规则的线/间隔结构组成，其线宽和间距通常都被压到极限且非常均一。对于DRAM，存储单元的字线和位线通常采用最小可能的线宽以取得最大电容和最小占用面积。例如，SamsungD1z代LPDDR5中采用EUV定义的位线垫，其线宽仅约13.5nm ➢在逻辑和存储中，pitch的挑战有所不同。逻辑电路中最小pitch往往出现在第一层金属互连和晶体管层。例如7nm逻辑的M1线/槽pitch约为40nm。相比之下，存储阵列的pitch基本固定在单一最小值，例如DRAM字线pitch整个阵列内恒定（除了边缘过渡区），NAND平面栅极pitch也是固定值。这种全局统一的高密度pitch易于光刻工艺优化，可以针对单一周期模式调校光学和OPC参数，使图形成型最佳。因此在存储芯片中很少出现局部pitch不匹配的问题。3DNAND更是通过不减小平面pitch而改为增加层数，实现等效高密度——其平面pitch相对逻辑电路并不算最低，但总密度极高。 数据来源：蔡司，金元证券研究所 逻辑芯片光刻与存储芯片光刻差异 ➢存储器件掩模的中心区域是存储单元部分（cell），他是一块规则的一维图形，其线宽就是这一层的最小线宽，围绕着存储单元的是周边图形（periphery，外电路)，主要实现存储单元的读写功能。相对而言，存储单元较为规则，而外部电路的光刻图形是二维结构，比较复杂，与逻辑器件的设计图类似，但其线宽要比存储单元大得多。 ➢整体而言，DRAM阵列中的字线/位线几乎都是按最小宽度和间隔设计，没有逻辑电路那样的多尺寸混合。对于光刻而言，简化了版图也有利于光刻工艺优化。例如，自对准双重图形(SADP)非常适合这种严格等间距的线阵列：通过一次曝光形成模版后沉积侧墙即可得到均匀窄于曝光模板一半线宽的密集图形。 逻辑芯片光刻与存储芯片光刻差异 ➢对于逻辑器件，由于器件密度提高，在极小区域实现器件之间的连接变得非常困难，不仅前道工艺的特征尺寸在减小，中道、后道也变得越来越复杂。 ➢逻辑器件需要多次光刻，有些光刻层的图形尺寸较大，例如栅极之前的离子注入层；而有些光刻层的图形较小，例如栅极层和第一金属层。这些较小的图形光刻层工艺水平决定了器件的性能和良率，因此也被称为关键光刻层（criticallayer)。 ➢例如，在逻辑器件种，确定晶体管区域的光刻层（shallow trench insulate)、栅极光刻层、实现前后道连接的光刻层（contact）和实现第一层金属的光刻层（Metal 1)具有较小的图形，光刻工艺复杂，非关键层可以使用上一个技术节点工艺，而关键曾则需要研发新的工艺。 逻辑芯片光刻与存储芯片光刻差异 •新技术节点的研发一般需要新的设备和材料，这些新设备和新材料通常都是与新工艺的研发同步进行、逐步成熟的。为了尽早生产出更高性能的器件并推向市场，集成电路生产商在新技术成熟之前，总是想办法利用现有的设备来研发和生产比现有技术节点更小的产品，即所谓的“半节点”。 •半节点的关键线宽缩减达不到70%，但能较早投入市场。例如介于45nm和32nm之间的40nm逻辑器件，介于32nm和22nm之间的28nm逻辑器件。 光刻flow：涂胶、烘烤、曝光、显影 •光刻工艺的基本流程包含旋涂光刻胶->预烘烤（前烘）->曝光->显影。首先在晶圆（或衬底）表面涂覆一层光刻胶并烘干。烘干后的晶圆被传送到光刻机里面。光线透过一个掩模把掩模上的图形投影在晶圆表面的光刻胶上，实现曝光（激发化学反应）。曝光后会选择性的通过后烘（post-exposure bake,PEB)使得光化学反应更充分。最后将显影液喷洒到晶圆表面的光刻胶上，使得曝光图形显影。涂胶、烘烤、显影都是在匀胶显影机完成的，曝光是在光刻机完成的。匀胶显影机和光刻机通过机械手将晶圆在各单元和机器之间传送，整个曝光显影系统是封闭的，以免晶圆表面的光刻胶会被污染。 •但是，器件光刻工艺的前提是完成掩模版的设计及制造。光刻技术基于掩模可划分为有掩模光刻和无掩模光刻。无掩模版光刻（直写光刻技术）受限于生产效率与光刻精度等方面因素，目前还无法满足半导体产业大规模制造的需求。 光刻“底片”：掩模版 •掩模版作为一个光学元件位于会聚透镜（condenserlens）与投影透镜（projectionlens）之间。掩模并不与晶圆直接接触，掩模上的图形缩小4-10倍（现代光刻机一般缩小4倍）后投射到晶圆表面。接触式光刻（一般没有缩小
