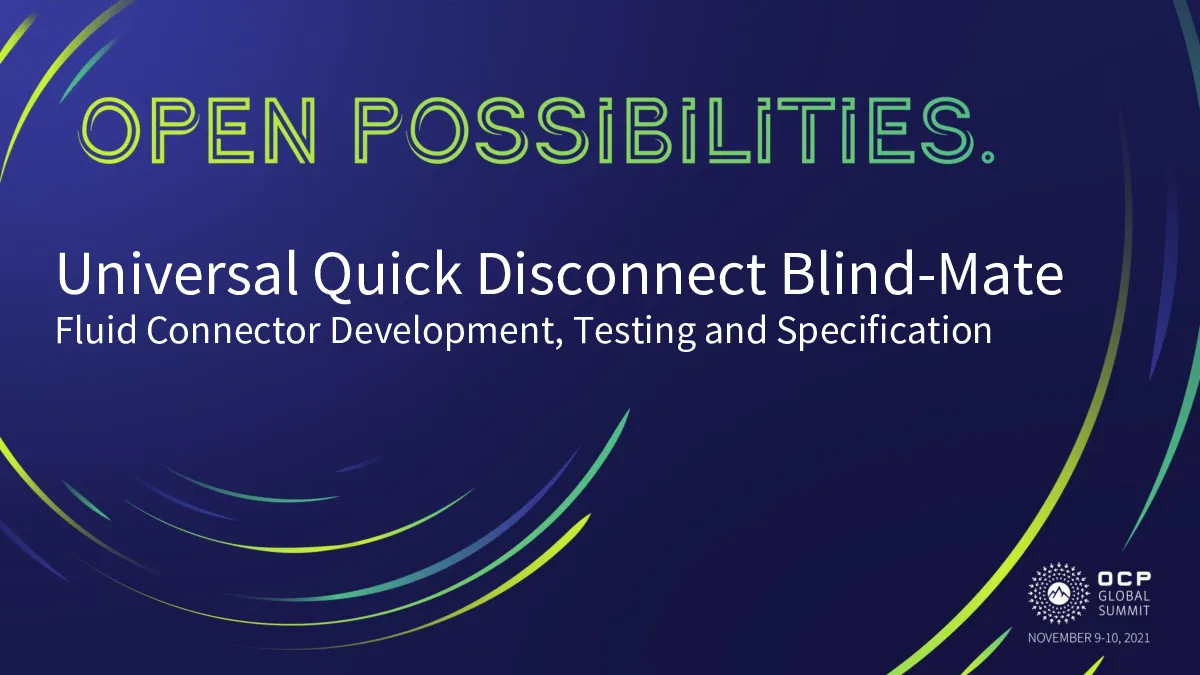

通用快速断开盲配流体连接器开发、测试和规范
背景
英特尔公司与 OCP• UQDB 合作,在 ACS 冷板呼叫和 OCP 孵化委员会中提出并推动了通用快速断开盲配(UQD 和 UQDB)流体连接器的开发。该规范于 2019 年提交,2020 年批准,2021 年正式批准。
UQDB 生态系统启用焦点
英特尔生态系统的关键组件包括:
- 歧管分布式液体冷却成分设施供水系统(一次侧)
- 技术冷却系统(TCS)
- 冷却液分配装置(CDU)
- 液体到液体通用快速断开连接(UQD)
- 盲人 UQD(UQDB)
- 服务器机架 TCS 冷却成分:冷却液、通用快速断开(UQD)、盲伴侣通用快速断开(UQDB)、冷却分配装置(CDU)
UQDB 为电子冷却行业增加价值
UQDB 解决了电子冷却行业多源通用快速断开盲配问题,主要优势包括:
- 消除对单一来源专有部件的依赖
- 简化供应链
- 全球可用性(欧洲、美国、中国)
- 更新简化
- 新的组件可以很容易地添加到液体回路
- 鼓励供应商进行创新
- 兼容性强,易于采用
- 所有部件均达到预期性能
UQDB 维度与几何设计
- UQDB 提供最小规定尺寸集,允许供应商在自我上进行区分对准机构和内部流动几何图形。
- 几何允许多个自对准功能,使设计更具灵活性,供应商可以差异化设计。
UQDB 需求和性能测试测量
- 测试测量:流量、压降验证供应商之间的互换性。
- Cv(流系数)定义了压降与流量的关系。
- 规定的性能要求包括压力、流量率、温度、Cv、耐用性和寿命等指标。
测试设置与矩阵
- 测试设置在不同的配合条件下进行。
- 测试夹具:PlugABCD
- 测试矩阵:4 个供应商,运行 4 次迭代插座ABCxxxDx
- 测试假设:参与度 vs 最小参与度,径向对齐 vs 径向偏移1mm,UQDB 对(插座到插头 vs 插头到插座)的流方向。
- UQDB 均匀流动计算的软管长度:记录压力增量值。
后处理示例
- 基线压降:在没有 UQDB 的情况下建立基线压降。
- 后处理示例:样品压降通过 UQD 的压降 - 减去基线压降。
- Cv 线性拟合使用公式:푄=퐶푣∆푃→ ∆푃=(푄퐶푣)2
- 网络影响计算:UQDB 对服务器流量的影响。
研究结论
- 使用各种供应商的 UQDB 几乎没有风险。
- 通过服务器/机架的压降超过了通过 UQDB 变化的压降的影响。
呼吁采取行动
查看 UQD hand-mate 和 UQDB 规范以及 UQDB 白皮书了解更多信息:
