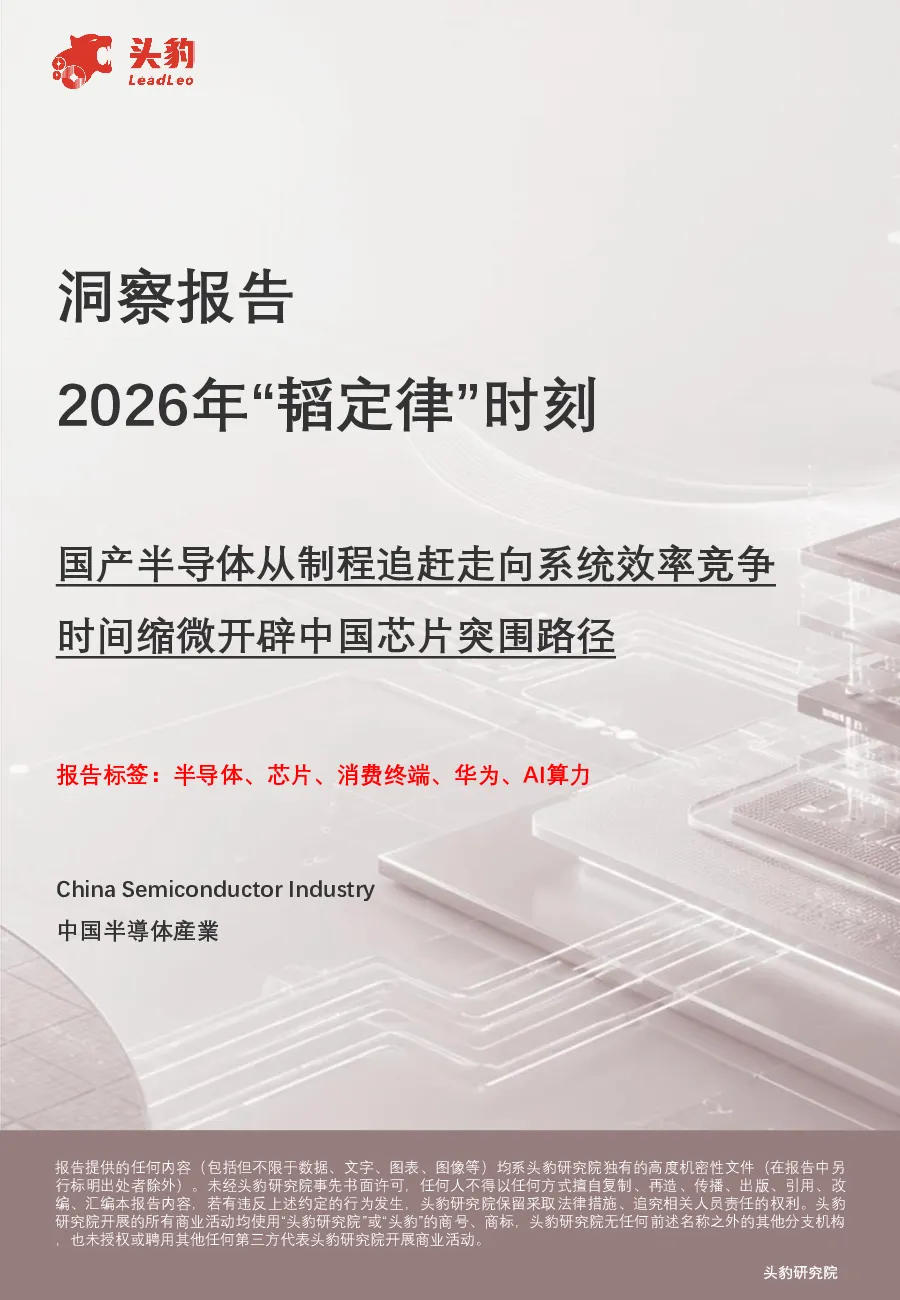

洞察报告：2026年“韬定律”时刻-国产半导体从制程追赶走向系统效率竞争 时间缩微开辟中国芯片突围路径

2026年“韬定律”时刻 国产半导体从制程追赶走向系统效率竞争时间缩微开辟中国芯片突围路径 报告标签：半导体、芯片、消费终端、华为、AI算力 China Semiconductor Industry中国半導体産業 1报告提供的任何内容（包括但不限于数据、文字、图表、图像等）均系头豹研究院独有的高度机密性文件（在报告中另行标明出处者除外）。未经头豹研究院事先书面许可，任何人不得以任何方式擅自复制、再造、传播、出版、引用、改编、汇编本报告内容，若有违反上述约定的行为发生，头豹研究院保留采取法律措施、追究相关人员责任的权利。头豹研究院开展的所有商业活动均使用“头豹研究院”或“头豹”的商号、商标，头豹研究院无任何前述名称之外的其他分支机构，也未授权或聘用其他任何第三方代表头豹研究院开展商业活动。报告提供的任何内容（包括但不限于数据、文字、图表、图像等）均系头豹研究院独有的高度机密性文件（在报告中另行标明出处者除外）。未经头豹研究院事先书面许可，任何人不得以任何方式擅自复制、再造、传播、出版、引用、改编、汇编本报告内容，若有违反上述约定的行为发生，头豹研究院保留采取法律措施、追究相关人员责任的权利。头豹研究院开展的所有商业活动均使用“头豹研究院”或“头豹”的商号、商标，头豹研究院无任何前述名称之外的其他分支机构，也未授权或聘用其他任何第三方代表头豹研究院开展商业活动。 头豹研究院头豹研究院 内容目录 ◆为什么“韬定律”会在先进制程承压时被提出？ •为什么先进制程追赶的成本与工程门槛正在抬升？•“韬定律”如何把芯片优化从尺寸缩小推向时延压缩？ ◆“韬定律”如何从技术原则走向产品验证？ •逻辑折叠能否转化为可量产的工程链条？•为什么消费终端先行验证，长期价值仍取决于AI算力？ ◆“韬定律”将如何改变半导体产业链价值分配？ •哪些环节会优先承接“韬定律”的产业价值？•产业链机会如何从技术发布走向商业化兑现？ ◆头豹业务合作介绍◆方法论与法律声明 研究目的与观点摘要 ➢2026年，华为提出“韬定律”，将国产半导体的竞争焦点从单一制程节点追赶，扩展到设计、封装、互联和系统协同共同决定的效率竞争。本报告围绕“韬定律”的提出背景、技术逻辑、工程落地、场景验证和产业链重估展开研究，重点回答：在先进制程成本和外部约束持续上升的背景下，韬定律能否成为国产半导体突破性能瓶颈的新路径；逻辑折叠如何从技术原则走向量产工程；消费终端和AI算力场景如何验证其商业价值；以及哪些产业链环节会率先被重估。 制程承压：为什么“韬定律”会在此时成为国产半导体的重要叙事？ 面对高端制造受限，“韬定律”的提出将国产半导体性能提升从“节点追赶”扩展到“系统效率竞争”。 •先进制程的提升越来越依赖资本开支、EUV/High-NAEUV、设计规则、良率和先进封装协同。•其战略价值在于扩展了半导体性能评价口径，为国产制造、封装和系统生态争取迭代窗口。 性能路径：“韬定律”如何把芯片优化从“几何微缩”推向“时间缩微”？2. 过去关注单位面积晶体管数量，“韬定律”把优化对象扩展到任务完成时间、通信等待和数据搬运能耗。 •“韬定律”本质是把器件、电路、芯片和系统层面的等待时间压缩到同一目标下。•该框架下的芯片性能不只看制程节点，还要关注单位任务时间、单位功耗性能和系统通信效率。 工程落地：逻辑折叠能否从技术原则转化为可量产的工程链条？ 逻辑折叠能否量产需重点观察三维设计、层间互联、热管理、检测量测和良率反馈。 •逻辑折叠是三维协同工程，需要前端3D-awareEDA、中段混合键合、TSV和后段热管理、检测量测等支撑。•3D堆叠缩短信号路径，也会提高功率密度、热耦合复杂度和缺陷定位难度，量产验证比技术发布更值得关注。 场景验证：为什么消费终端先行，但长期价值仍要看AI算力底座？ 消费终端芯片的验证结果更容易被市场感知，“韬定律”进入AI算力底座将提升国产算力效率。 •2026年重点关注消费终端芯片，验证性能、功耗、散热、续航、良率和第三方测试结果。•未来五年“韬定律”如果能够进入AI加速芯片、算力卡和集群，将有助于国产算力单位任务成本下降。 5.产业重估：哪些环节会率先从韬定律中获得价值重估？ 半导体产业不会平均受益，价值优先流向“可设计、可制造、可测试、可散热、可交付”的环节。 •短期关注EDA/IP、混合键合、CMP/清洗、检测量测和热管理。•中期关注FAB、先进封装设备和关键材料。•长期关注Die-to-Die互联、统一总线、内存访问和AI算力系统协同。 ◆韬（τ）定律：华为于2026年5月提出的半导体演进原则，主张以“时间缩微”替代单一“几何缩微”，通过逻辑折叠等技术压缩信号传播时延。◆几何微缩：通过缩小晶体管尺寸和金属互连线宽，提高单位面积晶体管数量，是摩尔定律时代芯片性能提升的主要路径。◆时间缩微：以减少芯片和系统完成计算任务所需时间为目标，重点压缩器件、电路、芯片和系统层面的等待时间。◆逻辑折叠：将关键逻辑路径从平面布局转向立体布局，通过垂直重排缩短走线长度，降低互连电阻、电容和信号传播延迟。◆关键路径：芯片中决定运行速度上限的最长或最慢信号传输路径，关键路径越短，芯片越容易提升频率和效率。◆RC延迟：由互连电阻（R）和寄生电容（C）共同造成的信号传输延迟，是先进制程和复杂布线中的重要性能约束。◆EDA：电子设计自动化工具，用于芯片架构设计、布局布线、时序验证、功耗分析和物理验证，是逻辑折叠能否落地的前置环节。◆3DIC：三维集成电路，通过垂直方向集成多个芯片、晶圆层或有源电路层，利用混合键合、TSV等方式实现层间互联，以缩短信号传输距离、提升集成度和带宽。报告中涉及的逻辑折叠、立体集成、混合键合、硅通孔和高密度垂直互联，均与3DIC技术方向相关。◆混合键合：一种高密度芯片互联工艺，通过金属与介质直接键合实现芯片或晶圆之间的低损耗连接，是3D集成的重要工艺。◆TSV：硅通孔技术，用于在芯片垂直方向传输电信号，是多层堆叠结构实现层间互联的重要方式。◆Die-to-Die互联：芯片裸片之间的高速连接方式，影响带宽、功耗和通信时延。短距离Die-to-Die连接有助于提升带宽和降低功耗。◆良率：符合质量要求的芯片占全部生产芯片的比例，直接影响量产成本、交付能力和商业化节奏。◆FAB：指晶圆制造厂，负责将芯片设计转化为硅片上的实际电路结构，核心环节包括光刻、刻蚀、沉积、离子注入、清洗、量测检测等。先进制程竞争中，FAB不仅承担晶圆制造职能，也需要与EDA、IP、封装、测试和客户设计团队协同，完成良率爬坡、工艺验证和量产交付。◆IP：指芯片设计中可复用的功能模块或技术授权单元，常见类型包括CPUIP、GPUIP、NPUIP、接口IP、存储控制器IP和验证IP等。IP的价值在于降低重复设计成本、缩短芯片开发周期，并提高设计可靠性。◆High-NAEUV：指高数值孔径EUV光刻系统，用于提升先进节点曝光分辨率，降低部分多重曝光复杂度，但对光学系统、掩膜、量测和工艺控制提出更高要求。 Chapter1为什么“韬定律”会在先进制程承压时被提出？ ❑为什么先进制程追赶的成本与工程门槛正在抬升？ ❑“韬定律”如何把芯片优化从尺寸缩小推向时延压缩？ 为什么先进制程追赶的成本与工程门槛正在抬升？ •先进制程仍是高性能芯片竞争主线，但资本开支、设备可得性、设计规则复杂化和良率爬坡正在抬高继续微缩的门槛，这构成国产先进制程追赶的现实约束，也使制程之外的效率提升路径具备研究价值 制程承压 EUV/High-NA EUV →设计规则复杂化→互连RC →良率爬坡→成本回收周期 先进制程的提升意味着晶圆厂不仅要做出更小的结构，还要保证良率、可靠性和可量产 几何微缩是摩尔定律下最典型的芯片性能提升方式，核心逻辑是把晶体管和金属互连线做得更小、更密。晶体管尺寸缩小后，单位面积可以放入更多晶体管，芯片在同等面积下承载更高计算能力。进入3nm、2nm及更先进节点后，几何微缩不再只是把晶体管继续做小。随着芯片内部结构更复杂，晶体管结构、金属互连、RC延迟、功耗控制、缺陷检测和良率爬坡都成为制程推进的关键约束。 先进制程继续推进已经高度依赖资本开支、研发投入和产能建设同步支持 以TSMC为例，其资本开支和研发支出趋势能够直接体现先进制程成本上升。2020-2025年，TSMC资本开支从5,070亿新台币提升至1.272万亿新台币，五年增长约151%；研发支出五年增长约126%。TSMC披露，2025年资本开支主要投向先进制程、先进封装及全球产能扩张。这说明越往先进节点推进，企业需要同时投入更高强度的资本、研发和产能。 面对资金、研发和工程压力，叠加先进设备和高端制造的外部约束，要求国产半导体行业寻求突破路径先进制程仍然是高性能芯片竞争的核心，但制程继续缩小正在面对两类压力：一是资金和设备压力，体现为资本开支、研发支出和EUV/High-NA EUV等关键设备投入上升；二是工程压力，体现为互连RC延迟、热管理、缺陷控制和良率爬坡难度上升。对于国产半导体而言，这一压力还叠加先进设备和高端制造生态的外部约束，单纯依靠制程节点追赶难以覆盖AI算力对性能、功耗和系统效率的全部要求。 ◼先进制程仍是高性能芯片竞争主线，其发展越来越依赖资本投入、先进设备、复杂设计规则、良率爬坡和先进封装协同。对国产半导体行业而言，“韬定律”没有绕开制程竞争，而是在受限环境下，把性能提升的主战场从制程追赶扩展到设计、封装和互联的多维度系统效率竞争。 “韬定律”如何把芯片优化从尺寸缩小推向时延压缩？ •“韬定律”框架下的芯片性能评价关注单位任务完成时间、数据搬运能耗和跨芯片通信等待，将国产半导体的竞争坐标系从“单一节点追赶”扩展到“设计、封装、互联和系统协同驱动”的效率竞争 性能路径 芯片优化从尺寸缩小到时延压缩 华 为 于2026年5月 在IEEEISCAS大会上提出“韬定律”，将芯片性能的优化重点从传统摩尔定律的“几何微缩”转向“时间缩微”。 器件层：降低电阻、电容和开关延迟电路层：逻辑折叠缩短关键路径芯片层：软硬芯协同提升指令流/数据流效率系统层：总线和互联协议降低跨节点延迟 “韬定律”把芯片性能评价从“晶体管密度”扩展到“系统完成计算的时间” “韬定律”提出“时间缩微”，本质上是将时间常数τ作为优化目标。这里的“时间”是芯片完成计算任务过程中产生的等待时间，包括晶体管开关时间、金属互连传输时间、缓存和内存访问时间、芯片内部通信时间，以及更大系统中的跨芯片和跨节点传输时间。“韬定律”将优化路径划分为四个层级：器件层、电路层、芯片层和系统层，并将性能提升从单颗芯片设计扩展到系统级效率优化。 晶体管密度 计算时间 逻辑折叠是时间缩微的核心抓手，关键是用垂直结构设计缩短信号路径 平面拓展 逻辑折叠的产业意义在于通过重新组织逻辑、电路和互联结构，缩短信号在芯片内部传输的距离。传统平面芯片更像把功能单元铺在同一平面上，关键路径较长，信号传输需要经过更多金属互连层；逻辑折叠则通过垂直方向的结构设计，把原本相距较远的功能单元拉近，从而降低互连电阻、电容和传输延迟。 垂直拓展 “韬定律”与全球先进封装发展方向同向，但重心有所不同 制程竞争 从 全 球 产 业 路 径 看，时 延 压 缩 正 在 成 为 先 进 芯 片 的 共 同 方 向，如TSMC的SoIC和3DFabric等强调高密度垂直的技术路线，“韬定律”与这一方向并不冲突。其差异在于更明确地把“时间”作为统一优化目标，并将优化范围从器件、电路扩展到芯片和系统。 ◼对国产半导体而言，“韬定律”扩展了半导体的性能评价口径。摩尔定律时代更关注单位面积晶体管数量。进入“韬定律”时代，产业还需要关注单位任务完成时间、单位数据搬运能耗和跨芯片通信等待。 Chapter2“韬定律”如何从技术原则走向产品验证？ ❑逻辑折叠能否转化为可量产的工程链条？❑为什么消费终端先行验证，长期价值仍取
