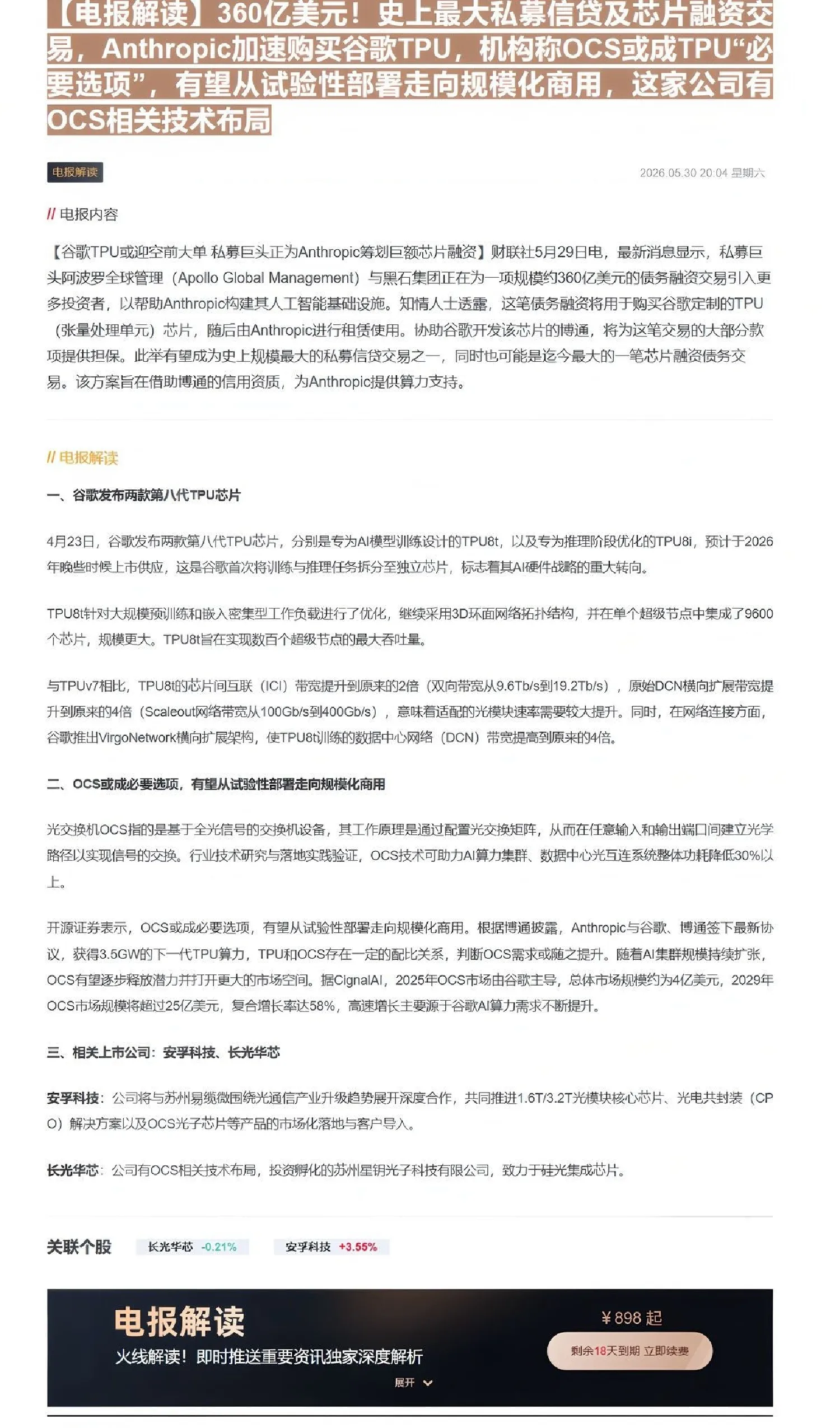

电报解读 IⅡI电报内容 【谷歌TPU或迎空前大单私募巨头正为Anthropic筹划巨额芯片融资】财联社5月29日电，最新消息显示，私募巨买阿波罗全球管理（ApolloGlobalManagement）与黑石集团正在为一项规模约36o亿美元的债务融资交易引入更多投资者，以帮助Anthropic构建其人工智能基础设施。知情人士透露，这笔债务融资将用于购买谷歌定制的TPU（张量处理单元）芯片，随后由Anthropic进行租赁使用。协助谷歌开发该芯片的博通，将为这笔交易的大部分款项提供担保。此举有望成为史上规模最大的私募信贷交易之一，同时也可能是迄今最大的一笔芯片融资债务交易。该方案旨在借助博通的信用资质，为Anthropic提供算力支持。 ⅡI电报解读 一、谷歌发布两款第八代TPU芯片 4月23日，谷歌发布两款第八代TPU芯片，分别是专为AI模型训练设计的TPU8t，以及专为推理阶段优化的TPU8i，预计于2026年晚些时候上市供应，这是谷歌首次将训练与推理任务拆分至独立芯片，标志着其AI硬件战略的重大转向。 TPU8t针对大规模预训练和嵌入密集型工作负载进行了优化，继续采用3D环面网络拓扑结构，并在单个超级节点中集成了9600个芯片，规模更大。TPU8旨在实现数百个超级节点的最大吞吐量。 与TPUv7相比，TPU8的芯片间互联（ICI）带宽提升到原来的2倍（双向带宽从9.6Tb/s到19.2Tb/s），原始DCN横向扩展带宽提升到原来的4倍（Scaleout网络带宽从100Gb/s到400Gb/s），意味着适配的光模块速率需要较大提升。同时，在网络连接方面谷歌推出VirgoNetwork横向扩展架构，使TPU8t训练的数据中心网络（DCN）带宽提高到原来的4倍 二、OCS或成必要选项，有望从试验性部署走向规模化商用 光交换机OCS指的是基于全光信号的交换机设备，其工作原理是通过配置光交换矩阵，从而在任意输入和输出端口间建立光学路径以实现信号的交换。行业技术研究与落地实践验证，OCS技术可助力AI算力集群、数据中心光互连系统整体功耗降低30%以上。 开源证券表示，OCS或成必要选项，有望从试验性部署走向规模化商用。根据博通披露，Anthropic与谷歌、博通签下最新协议，获得3.5GW的下一代TPU算力，TPU和OCS存在一定的配比关系，判断OCS需求或随之提升。随着AI集群规模持续扩张OCS市场规模将超过25亿美元，复合增长率达58%，高速增长主要源于谷歌AI算力需求不断提升。 三、相关上市公司：安孚科技、长光华芯 安孚科技：公司将与苏州易缆微围绕光通信产业升级趋势展开深度合作，共同推进1.6T/3.2T光模块核心芯片、光电共封装（CPO）解决方案以及OCS光子芯片等产品的市场化落地与客户导入。 长光华芯：公司有OCS相关技术布局，投资孵化的苏州星钥光子科技有限公司，致力于硅光集成芯片。 电报解读 火线解读！即时推送重要资讯独家深度解析
