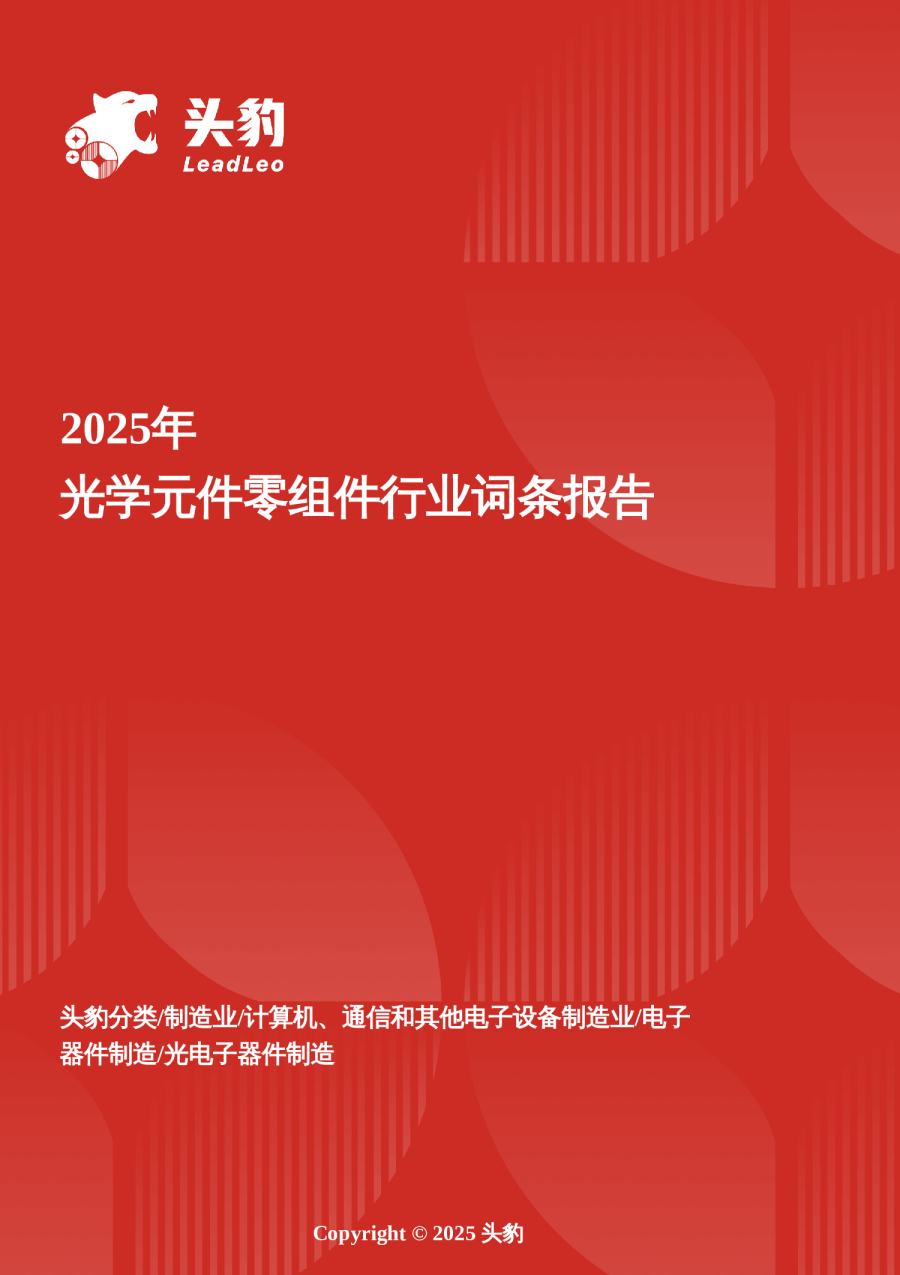

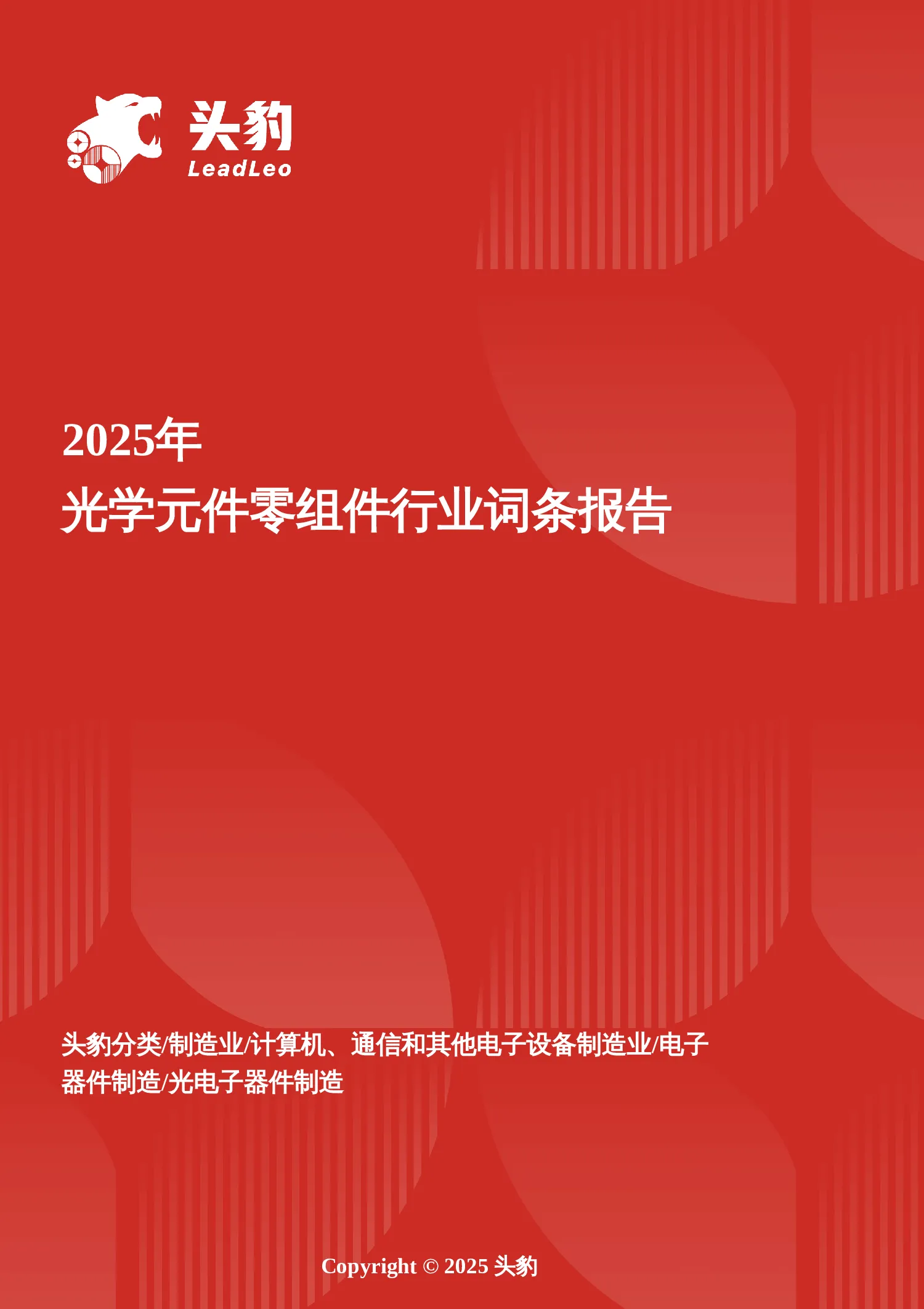

光芯筑梦——光学元件零组件在元宇宙时代下的精密制造突围与产业赋能 头豹词条报告系列

头豹分类/制造业/计算机、通信和其他电子设备制造业/电子器件制造/光电子器件制造 Copyright © 2025头豹 光芯筑梦——光学元件零组件在元宇宙时代下的精密制造突围与产业赋能 头豹词条报告系列 万岳松·头豹分析师2025-11-28未经平台授权，禁止转载 行业分类：制造业/光电子器件制造 摘要光学元件零组件是改变光路等核心器件，支撑元宇宙等未来产业，被誉为“光电技术皇冠上的明珠”。其行业特征包括高精度制造、多学科融合、定制化与小批量并存。2019-2024年，行业市场规模由85亿美元增至150亿美元，年复合增长率12.03%；预计2025-2029年，将从172亿美元增至263.66亿美元，年复合增长率11.27%。行业增长源于全球科技演进与产业转型，未来将深度绑定数字化与智能化浪潮，进入“高基数、稳增长”阶段。 行业定义 光学元件零组件是用于改变光路、调控光谱或完成光电能量转换的核心器件，涵盖透镜、棱镜、光栅、反射镜、滤光片、光纤、激光器、LED、光电二极管及微纳衍射元件等。它们决定光束质量、成像精度与信号灵敏度，是条码扫描、运动光学、摄影摄像、自动驾驶LiDAR、高端相机、AR/VR、高清放映、教学设备、生命科学仪器、光通信及半导体曝光设备升级迭代的基石，支撑元宇宙、智能制造、医疗诊断等未来产业，是光电产业链中具有高技术壁垒与关键支撑作用的核心环节。 行业分类 光学元件零组件分为成像类和非成像类 成像类光学元件 主要用于成像系统中，实现光线的聚焦、成像、放大或缩小等功能。 透镜 聚焦或发散光线以实现成像与光束调控 棱镜 利用折射或反射改变光路方向与色散分光 光学窗口片 透光隔离保护内部系统同时维持光路通透 高精度汇聚光线形成清晰放大或摄影图像显微物镜、相机镜头组件等 非成像类光学元件 主要用于调控光的传播特性（如方向、强度、偏振、波长等），而不直接用于成像。 滤光片 选择性透过特定波长抑制其余光谱成分 分光镜/分束器 将入射光按比例分成反射与透射两束光 偏振片/波片 调控光的偏振态实现偏振选择或相位调制 反射镜（平面镜、曲面反射镜） 高效反射光线改变传播方向或聚焦光束 衍射光学元件（DOE）、光栅等 利用衍射效应分光整形或生成特定光场分布 行业特征 光学元件零组件的行业特征包括元件要求高精度制造、多学科技术融合、定制化与小批量并存。 元件要求高精度制造 光学元件的性能高度依赖其几何形状和表面质量。例如，用于光刻机的投影物镜面形误差需控制在几纳米以内——相当于在地球表面起伏不超过一根头发丝的直径。加工过程常采用超精密单点金刚石车削、磁流变抛光或离子束修整等尖端工艺。同时，表面粗糙度通常要求低于1纳米RMS，以避免散射损耗。此外，镀膜层厚度需精确到亚纳米级，以实现特定波长的高透或高反。这种极致精度不仅挑战设备极限，也对环境（如恒温、隔振、洁净度）提出严苛要求。 多学科技术融合 光学元件的研发与制造是典型的交叉学科工程。设计阶段需运用物理光学与几何光学进行仿真；材料选择涉及熔融石英、氟化钙、蓝宝石等特种光学玻璃或晶体；加工依赖精密机械与自动化控制，面形精度达λ/20；镀膜则基于薄膜光学与等离子体物理，如离子辅助沉积（IAD）或电子束蒸发；检测环节又需干涉仪、轮廓仪、偏振分析仪等多维手段。例如，一块用于激光系统的非球面透镜，从设计到交付需跨越光学、材料、机械、化学和计量五大领域，任何一环短板都会导致性能失效。 定制化与小批量并存 该行业既有标准化产品（如Φ25.4mm平凸透镜），更大量承接高度定制需求。例如，航天遥感相机可能仅需数套特殊焦距、轻量化结构的红外镜头；量子计算实验平台则需定制偏振分束DOE。这类订单批量小（常为个位数）、技术指标独特（如超宽光谱、极端环境耐受），但附加值高。制造商必须具备快速响应能力：灵活调整工艺参数、重构检测方案，甚至联合客户共同迭代设计。这种“多品种、小批量、高复杂度”的模式，使产能难以规模化复制，也构筑了较高的行业壁垒。 发展历程 1900至今，光学元件零组件行业从手工研磨的球面透镜起步，历经工业化、精密化到智能化三大跃迁。早期由德日美主导，服务于军事与摄影；中期受激光、半导体和信息技术驱动，实现非球面、镀膜与批量制造突破；进入21世纪后，深度融入智能手机、光刻、自动驾驶与量子科技等前沿领域，催生自由曲面、衍射元件与超构表面等新形态。制造精度从微米级迈向亚纳米级，产业格局由欧美技术垄断转向中日韩规模化制造与高端并存，成为支撑现代光电系统不可或缺的基础性高技术行业。 萌芽期1900-01-01~1960-01-01 20世纪初，随着经典光学理论成熟和精密机械发展，德国（如蔡司、徕卡）、美国（如柯达、康宁）率先实现透镜、棱镜等基础光学元件的工业化生产。这一时期以球面光学为主，依赖手工研磨与经验工艺，产品主要用于望远镜、显微镜、照相机和军用瞄准具。二战推动了军用光学需求，催生了批量检测标准（如λ/4面形精度）和光学玻璃目录体系。战后，日本企业（如尼康、佳能）通过引进技术快速崛起，初步形成全球光学制造格局。尽管自动化程度低，但该阶段奠定了材料、设计与检测的基础框架。此阶段是光学元件从手工作坊走向标准化工业生产的起点。核心驱动力来自军事与摄影需求，关键技术集中于光学玻璃开发与球面元件加工。德国引领技术，美日跟进，行业以经验为主、理论为辅，尚未进入精密或非球面时代，但建立了现代光学制造的基本范式。 高速发展期1960-01-01~2000-01-01 激光器（1960年）和半导体技术的出现彻底改变了光学产业。非球面透镜、镀膜技术（如多层介质膜）、红外与紫外材料（如ZnSe、CaF₂）相继实用化。计算机辅助设计（如Zemax软件）使复杂光路优化成为可能；数控抛光、离子束溅射等工艺提升面形精度至λ/20以上。同时，光纤通信（1970s）和CD/DVD光存储（1980s）催生大批量微型光学元件需求。日本凭借自动化产线主导消费光学市场，而欧美聚焦高端科研与国防应用（如哈勃望远镜）。行业开始分化为“高精度定制”与“低成本量产”两条路径。本阶段由激光、信息与自动化技术驱动，光学元件从可见光扩展到全光谱，从球面迈向非球面与薄膜集成。计算机与数控设备大幅提升设计与制造能力，行业应用场景拓展至通信、医疗和消费电子，形成技术分层：高端市场由欧美把控，中低端由亚洲承接。 成熟期2000-01-01~至今 进入21世纪，智能手机、AR/VR、自动驾驶、光刻机等新兴领域推动光学元件向微型化、阵列化、多功能化发展。衍射光学元件（DOE）、自由曲面、超构表面（Metasurface）等新形态涌现。制造端引入AI辅助检测、超精密五轴加工、纳米压印等技术，精度迈入亚纳米级。中国在2010年后加速追赶，成为全球最大光学元件生产基地之一。同时，行业深度融入半导体（EUV光刻）、量子科技（单光子探测）和生物成像（共聚焦显微）等前沿领域，供应链高度全球化且技术壁垒持续抬高。 此阶段以智能终端与尖端科技为引擎，光学元件成为多领域核心使能部件。新材料、新结构与智能制造深度融合，推动性能极限不断突破。中国崛起重塑全球产能格局，而高端市场仍由少数企业垄断，行业呈现“大规模制造+超高精尖研发”并行发展的双轨特征。 产业链分析 光学元件零组件产业链的发展现状 光学元件零组件行业产业链上游为原材料与设备供应商环节,主要作用供应原材料与核心制造设备。产业链中游为光学元器件制造商环节,主要作用研发生产各类光学元器件。产业链下游为终端应用与系统集成商环节,主要作用集成终端产品并实现应用。 光学元件零组件行业产业链主要有以下核心研究观点： 光学产业链利润良性分化 1.产业链协同壁垒 光学元件产业链呈现“材料-设计-制造-应用”深度绑定的协同文化。上游如肖特、默克与蔡司、尼康长期联合开发，形成闭环迭代；中游舜宇、永新等企业以工程师文化聚焦技术沉淀；下游苹果、特斯拉则以“感知先行”定义光学需求。这种跨环节文化耦合，加速技术转化并抬高准入门槛。 2.行业利润分化 2024年行业规模达150亿美元，上游材料占BOM成本30%以上，肖特毛利率超40%；中游永新光学毛利率37.87%，而联创电子为-4.025%。头部企业如中际旭创2025Q3净利率达30.27%，凸显高毛利集中于技术壁垒高的细分领域，低端模组陷入红海竞争。 产业格局加速重构 1.智造协同创造新价值 地缘政治推动供应链区域化，中际旭创、水晶光电加速海外建厂；同时，AI与智能汽车客户要求快速交付与定制迭代，催生“研发-制造-测试”一体化的高效协同运营模式。企业从代工转向联合定义解决方案，文化重心由成本控制转向技术协同与韧性构建。 2.产业加速出清 预计2029年市场规模将达263.66亿美元，CAGR11.27%。中国占全球中游产能超55%，但高端良率不足60%。营收前三企业合计超820亿元，CR5有望三年内达60%。数据表明，资源正向高研发投入（>8%）、高毛利（>30%）企业聚集，尾部厂商面临出清压力。 产业链上游环节分析 上 光学元件零组件上游环节 生产制造端 原材料与设备供应商 上游厂商 上游分析 原材料与设备构筑壁垒 1.文化驱动技术深耕，上游材料企业构筑长期壁垒 肖特玻璃与康宁作为全球光学玻璃核心供应商，其企业文化高度聚焦“材料科学+工艺极限”。肖特坚持百年玻璃配方研发传统，康宁则以“发明改变生活”为使命，持续投入熔融下拉等专利工艺。这种对基础材料创新的执着，使其在高端镜头、光通信基板等领域形成难以复制的技术护城河，也促使下游如蔡司、尼康对其产生强依赖，稳固了产业链上游的话语权。 2.上游材料成本占比高，毛利率分化显著 据行业数据，2024年光学元件零组件市场规模达150亿美元，其中光学玻璃与特种材料占BOM成本30%以上。肖特与康宁凭借高纯度、低膨胀系数玻璃产品，毛利率常年维持在40%以上；而国内部分模组厂如联创电子毛利率为-4.025%，凸显上游高附加值与下游低毛利的结构性矛盾。预计2025–2029年市场将以11.27%年复合增速扩张，上游材料企业将优先受益于高端化趋势。 细分环节协同壁垒 1.协同创新文化成跨国供应链粘合剂 德国默克集团与卡尔蔡司、尼康等日德光学巨头长期建立“联合开发”文化，默克提供光刻胶、光学薄膜材料，蔡司反馈光学系统设计需求，形成闭环迭代。这种深度绑定不仅缩短新品导入周期，更在AR/VR、半导体光刻等前沿领域构建排他性合作生态。相较之下，国内激光设备商如大族激光虽具制造能力，但在材料-设计-检测一体化协同上仍有差距，制约高端突破。 2.检测与设备环节加速国产替代，但上游仍存短板 武汉精测电子等本土检测设备商近年营收快速增长，支撑中游模组良率提升；然而高端光学元件所需的超精密抛光、镀膜设备及基底材料仍严重依赖康宁、肖特。舜宇光学和永新光学2024年年报显示，2024年舜宇光学营收382.94亿元但毛利率仅18.29%，远低于永新光学的37.87%，反映其在核心材料自给率不足下的成本压力。未来五年，若国产材料无法突破，上游“卡脖子”问题将持续制约产业链利润分配。 产业链中游环节分析 光学元件零组件中游环节 品牌端 光学元器件制造商 中游厂商 中游分析 模组分化加剧 1.文化导向决定中游企业战略定力 舜宇光学与永新光学展现出鲜明的“工程师文化”，长期聚焦光学设计与精密制造，强调技术沉淀而非规模扩张。舜宇深耕车载镜头与手机模组，永新专注显微光学与医疗成像，均以高毛利、小批量、定制化路线构建护城河。相较之下，欧菲光曾因过度依赖单一客户而陷入被动，凸显中游企业若缺乏技术自主文化，在产业链波动中极易失位。 2.中游模组环节毛利率分化加剧，头部效应显著 企业年报显示，2024年永新光学毛利率达37.87%，水晶光电为33.7%，而联创电子却录得-4.025%的负毛利，欧菲光仅11.6%。这种分化
