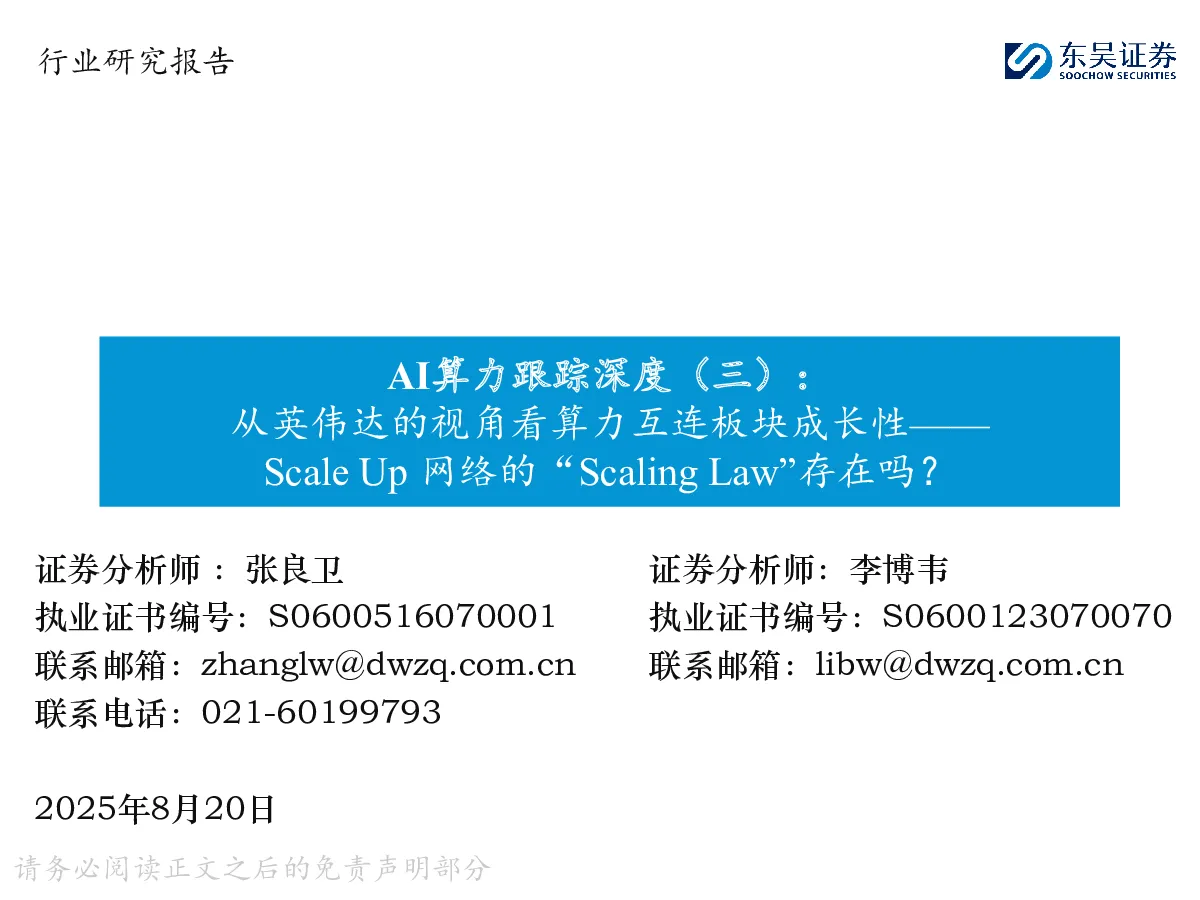

AI算力跟踪深度（三）：从英伟达的视角看算力互连板块成长性——Scale Up网络的“Scaling Law”存在吗？

证券分析师：张良卫执业证书编号：S0600516070001联系邮箱：zhanglw@dwzq.com.cn联系电话：021-60199793 证券分析师：李博韦执业证书编号：S0600123070070联系邮箱：libw@dwzq.com.cn 2025年8月20日 我们认为Scale Up网络存在ScalingLaw，Scale Up柜间第二层网络会逐渐出现，光+AEC连接多出与芯片1:9的配比需求，交换机多出与芯片4:1的配比需求，相较Scale Out网络均倍增： 1.英伟达持续扩大Scale Up规模：英伟达正通过两大路径持续扩大Scale Up网络规模。2）提升单卡带宽：NVLink持续迭代，NVLink5.0单卡带宽达7200Gb/s；2）扩大超节点规模：Scale Up超节点规模不断扩大，从H100NVL8到GH200再到GB200等，NVL72等机柜方案可以提高训推效率，但并不是ScaleUp的上限，NVL72等机柜后续会作为最小的节点（Node）存在，像积木一样在柜与柜之间进一步拼出更大的Scale Up超节点，届时需要光连接等进行通信。 2.为什么需要ScaleUp网络：“内存墙”问题和AI计算范式演进推动Scale Up网络升级。“内存墙”：单一大模型的参数量与单卡显存的差距（即模型内存墙）、单卡算力与单卡显存间的差距（即算力内存墙）均逐代放大，通过Scale Up将显存池化。计算范式：为了提升计算效率，在进行数据并行、流水线并行的同时也采用张量并行与专家并行，后者对通信频次、容量的要求都跨越数量级。 3.为什么需要更大的Scale Up网络：TCO、用户体验、模型能力拓展。随着单用户每秒消耗的Token数（Tokens Per Second，TPS）提高，包括NVL72在内的现有服务器单卡性能都会逐渐坍缩，在用户体验持续提升、模型能力拓展的趋势下，单用户TPS必然增长，采用更大规模的Scale Out能提高单卡有效性能，TCO也更具经济性。我们认为Scale Up规模与预期单用户TPS、单卡实际性能间存在Scaling Law，前者会随后者非线性增长。 4.怎么组建更大的Scale Up网络：网络结构层面，在柜间搭建第二层Scale Up交换机；端口连接层面，光与AEC有望在第二层网络中并存，按照最新的NVLink与IB标准测算，1颗GPU需要9个额外的等效1.6T连接，为Scale Out网络的3-4.5倍，每4颗GPU需要额外1台交换机，为Scale Out网络的7.5-12倍。 投资建议：我们认为Scale Up需求有望持续拓展，带来倍增的网络连接需求，光连接、AEC、交换机等环节都有望深度受益，相关标的——光互连：中际旭创，新易盛，天孚通信，光库科技，长芯博创，仕佳光子，源杰科技，长光华芯，太辰光；铜互连：中际旭创，兆龙互连；交换机：锐捷网络，盛科通信，Astera Labs（美股，后同），博通，天弘科技，Arista 风险提示：算力互连需求不及预期；客户处份额不及预期；产品研发落地不及预期；行业竞争加剧。 我们认为后续算力互连需求发展存在乘数效应： •资本开支结构优化，算力芯片增长速度高于资本开支增速 ◼单芯片带宽提升，算力互连需求增速高于芯片需求增速◼芯片需求=CapEx×算力芯片投资在CapEx占比×芯片投资性价◼算力互连需求=芯片需求×单芯片带宽 英伟达持续扩大Scale Up规模 为什么需要ScaleUp网络 为什么需要更大的Scale Up网络 怎么组建更大的Scale Up网络 投资建议及风险提示 1.英伟达持续扩大Scale Up规模 1.1英伟达持续尝试扩大Scale Up规模 •英伟达从单卡带宽与超节点规模两个路径升级Scale Up； •NVLink跟随每一代GPU架构进行升级，目前最新用于B系列GPU的NVLink 5.0可支持单卡7.2Tb的带宽，相较用于H100的NVLink 4.0带宽翻倍； •Scale Up超节点规模在H100之后经历了GH200、GB200等方案，从NVL8拓展至NVL72甚至更高，这个扩展路径是复杂但必需的。 1.2H100 NVL8到GH200 NVL 256：前瞻但过于激进的一步 •英伟达在2023年基于H200发布了GH200 NVL256超节点，后者由32个计算Chassis组成，每个Chassis由8张GH200组成； •Chassis内8张GH200通过L1 NVSwitch连接，32个Chassis间通过L2 NVSwitch连接；•L2 NVSwitch通过光连接，每张GPU配套8个800G光模块，大约每7张GPU对应一台L2 NVSwitch；•单张GPU配套Scale Up的通信硬件成本较高与GPU为同一数量级，且训练、推理性能提升尚不明显，GH200 NVL 256未实现大范围推广，英伟达后续推出成本更低的GB200 NVL72的前身GH200 NVL32。 1.3GB与VR机柜：有效但并非Scale Up最终形态 •GB与VR的机柜方案已经讨论了很多，这里主要阐述我们对这类机柜产品的判断： ◼机柜方案延续了英伟达在GH200 NVL256上的思路，即除了提升NVLink带宽外，还要提高Scale Up超节点的规模，升级为机柜方案是为了增加GPU密度，节省物理空间的同时缩小GPU间连接距离，以使用相比于光连接成本更低的PCB、铜连接； ◼铜连接、PCB、液冷、电源等都随着GPU密度提高实现单张GPU对应价值量的跃升； ◼机柜方案实现的NVL72、NVL144等Scale Up确实可以提高训练、推理效率，但并不是英伟达Scale Up的上限，NVL72、NVL144等机柜方案后续会作为最小的Scale Up节点（Node）存在，像积木一样在柜与柜之间进一步拼出更大的Scale Up超节点，届时需要光连接等进行通信。可具体参考后续章节对Scale Up需求的底层逻辑以及趋势的分析。 2.为什么需要ScaleUp网络 2.1 Scale Up与Scale out的特点与作用各不相同 若干超节点（SuperPod，如NVL 72）组成集群（Cluster，如万卡、十万卡集群）； •Scale Out网络实现集群内所有GPU卡互联，亮点在于网络内连接GPU数量大，与传统数据中心网络类似； •Scale Up网络实现超节点内所有GPU卡互联，亮点在于网络内单卡通信带宽高，组网规模尚小，为AI算力场景下新兴的网络架构； •Scale Up并不仅限于柜内，柜外也可进行Scale Up。 （由于篇幅有限本文未就技术原理做详细阐述，具体细节欢迎进一步交流） 2.2“内存墙”问题需要Scale Up网络将显存池化来缓解 训推计算的“内存墙”催生出通过Scale Up网络将显存池化的需求： •单一大模型的参数量与单卡显存的差距（即模型内存墙）、单卡算力与单卡显存间的差距（即算力内存墙）均逐代放大 •除模型参数外，推理计算生成的KV Cache（关键中间值的缓存，用于简化计算）占用显存大小也可达模型的50%甚至以上 •因此单卡运算时需从多张卡的显存读取所需参数、数据，为了尽可能减少数据传输时延，目前产业化应用最优解是使用Scale Up网络将显存池化，如NVL72。 2.3 AI训推计算范式推动Scale Up升级、单卡带宽提升 •AI训推需要分布式并行计算，基于对计算效率不断提升的追求，并行计算方式有数据并行（DataParallelism）、流水线并行（Pipeline Parallelism）、专家并行（MoEParallelism）及张量并行（Tensor Parallelism）。 •数据并行：将输入数据分配给各个负载，各负载上基于不同数据进行同一模型的训练/推理； •流水线并行：将模型分为若干层分配给各个负载，各负载分别进行不同层的计算； •张量并行：将模型参数运算的矩阵拆分为子矩阵传输至各个负载，各负载分别进行不同的矩阵运算 （由于篇幅有限本文未就技术原理做详细阐述，具体细节欢迎进一步交流） 张量并行计算原理 •目前模型训推主要采用混合并行，即多种并行方式同时进行，可从不同维度切分/编组进行并行 •张量并行、专家并行是粒度更细的并行方式，更高效利用单张芯片配套内存，因此可以明显提升计算效率。 （由于篇幅有限本文未就技术原理做详细阐述，具体细节欢迎进一步交流） 2.3张量并行对通信的高要求催生Scale Up需求 •张量并行在每一层神经网络的计算后都需要将新的计算结果收集、汇总，并将完整结果重新分发，即Allreduce通信，因此在训推时对通信频率、传输容量都有更高要求。 •需要用Scale Up满足越来越高的通信频率、传输容量需求。 （由于篇幅有限本文未就技术原理做详细阐述，具体细节欢迎进一步交流） 资料来源：《Understanding Communication Characteristics of Distributed Training》，《Characterizing Communication Patterns inDistributed Large Language Model Inference》，新华三，东吴证券研究所 3.为什么需要更大的Scale Up网络 3.1 Scale Up可加速推理，且增益随推理负载提升而扩大 •我们认为Scale Up规模越大，集群算力有效利用率往往越高，且随着单用户推理负载增加，增益会越来越大，这里以GB200 NVL72、B200 NVL8的对比为例（可见下一页图片） •测试配置：各类方案都是基于33000张GPU的Scale Out集群进行测试，GB200 NVL72采用了NVL72 Scale Up超节点、Grace CPU、FP4精度，B200 NVL8采用了NVL8 Scale Up超节点、IntelXeon CPU、FP8精度，因此精度优化可为GB200 NVL72直接带来1倍单卡性能提升； •模型：GPTMoE1.8T模型，采用混合并行推理（最多64维并行），FTL=5s，TTL=50ms，input/output长度分别为32768 /1024； •坐标轴含义：横轴代表单用户每秒收到的Token数（Tokens Per Second，TPS），亦即用户体验或模型推理的实际输出能力；纵轴代表集群内每张GPU每秒输出的Token数，亦即推理时单张卡的实际性能或有效利用程度； •每条曲线每点对应各单用户TPS下，所有混合并行方案及Chunk Size组合中单卡性能最大值 •可以初步观测到横纵坐标成反比，主要原因为单用户TPS提升后需要在单位时间内用更多GPU输出更多Token，通信阻塞变大，GPU等待数据传输的时间增加，利用率下降。 3.1 Scale Up可加速推理，且增益随推理负载提升而扩大 •在单用户TPS为10 Tokens/s时，GB200 NVL72的单卡实际性能约为B200 NVL8的3倍，考虑FP4精度优化带来的约1倍提升后，ScaleUp+GraceCPU带来约50%的性能提升； •在单用户TPS为20 Tokens/s时，GB200 NVL72的单卡实际性能约为B200 NVL8的7倍，考虑FP4精度优化带来的约1倍提升后，ScaleUp+GraceCPU带来约250%的性能提升； •我们认为随着单用户TPS增加，Scale Up带来的单卡利用率增益会越来越大。 （由于篇幅有限本文未就技术原理做详细阐述，具体细节欢迎进一步交流） 3.2 NVL72、144不是推理Scale Up的上限 •我们认为机柜对应的NVL72、NVL144等方案并不是Scale Up超节点的上限，机柜会像积木一样进一步拼出更大的超节点，这主要来自硬件TCO、用户体验、模型能力拓展三层因素； •当单用户TPS沿横轴提
